Cabeçote THR Descontinuado

1-1. Como posso aplicar um dispositivo de efeitos externo usando o EFFECT LOOP do THR100HD?

Os conectores SEND e RETURN do THR100HD são estéreo (TRS), com o amplificador Ⅰ atribuído à “tip” (isto é, o canal esquerdo) e amplificador Ⅱ atribuído ao “ring” (isto é, o canal direito). Além disso, com o firmware versão 1.10 ou superior, o aplicativo “THR HD_H Utility” pode ser usado para misturar os sinais atribuídos ao “tip” e “ring” dentro do amplificador para produzir um sinal mono. Dependendo dos dispositivos de efeitos externos conectados no EFEITO LOOP, você pode definir os caminhos do sinal SEND e RETURN para Separado ou Misto, permitindo que você use o seu THR100HD em diversas formas. Muitos exemplos disso são mostrados abaixo. Para obter detalhes, consulte o manual “THR HD_H Utility”.

[Exemplo de Conexão 1] Usando AMP Ⅰ e AMP Ⅱ como um dispositivo de efeitos externos com conectores IN e OUT mono:

* Ajuste o “SEND” e “RETURN” do EFFECT LOOP para “Mixed”.

Com o AMP Ⅰ selecionado, o dispositivo de efeitos externos será aplicado ao som do AMP Ⅰ.
Com o AMP Ⅱ selecionado, o dispositivo de efeitos externos será aplicado ao som do AMP Ⅱ.
Com o AMP Ⅰ+Ⅱ selecionado, o dispositivo de efeitos externo será aplicado a um mix dos sons do AMP Ⅰ e AMP Ⅱ.

[Exemplo de Conexão 2] Usando AMP Ⅰ e AMP Ⅱ com diferentes dispositivos de efeitos externos, cada qual com conectores de IN e OUT mono:

* Ajuste o “SEND” e “RETURN” do EFFECT LOOP para “Separate”.

Com o AMP Ⅰ selecionado, o dispositivo de Efeitos A será aplicado ao som do AMP Ⅰ.
Com o AMP Ⅱ selecionado, o dispositivo de Efeitos B será aplicado ao som do AMP Ⅱ.
Com o AMP Ⅰ+Ⅱ selecionado, os dispositivos de Efeitos externos A e B serão aplicado ao som do AMP Ⅰ e AMP Ⅱ, respectivamente.

[Exemplo de Conexão 3] Usando um dispositivo de efeitos externos com conectores IN e OUT estéreo:

* Ajuste o “SEND” e “RETURN” do EFFECT LOOP para “Separate”.

Para obter o melhor som dos efeitos de áudio estéreo, é recomendado que o AMP Ⅰ+Ⅱ seja selecionado para este tipo de configuração.
Observe que os métodos de conexão mais apropriados podem variar dependendo do tipo de dispositivo de efeitos externos usado.

[Exemplo de Conexão 4] Usando um dispositivo de efeitos externos com conectores IN mono e OUT estéreo:

* Ajuste o “SEND” do EFFECT LOOP para “Mixed” e “RETURN” para “Separate”.

Para obter o melhor som dos efeitos de áudio estéreo, é recomendado que o AMP Ⅰ+Ⅱ seja selecionado para este tipo de configuração.
Observe que os métodos de conexão mais apropriados podem variar dependendo do tipo de dispositivo de efeitos externos usado.

1-2. Como posso ligar e desligar o EFFECT LOOP?

O footswitch fornecido pode ser usado para LIGAR e DESLIGAR o EFFECT LOOP. Conecte o footswitch fornecido no conector “TO FSW” do painel traseiro. Pressionar “FX LOOP” do footswitch irá cancelar o sinal para o SEND/RETURN do EFFECT LOOP no AMP Ⅰ/Ⅱ simultaneamente. Pressione footswitch novamente para retornar o loop de sinal.

1-3. Quais precauções devo tomar com os tipos paralelo e serial do circuito EFFECT LOOP?

Com a configuração paralela, o sinal de saída de cada pré-amplificador é dividido em dois. Um dos sinais resultantes é enviado diretamente para o amplificador de potência correspondente, enquanto o outro vai para o EFFECT LOOP.

Neste caso, você deve definir o dispositivo de efeitos externos de forma que ele retorne apenas o sinal a úmido.
Retornar um mix seco/úmido poderia resultar em sinais fora de fase, e isso poderia tornar o som de saída do amplificador fraco ou produziria um efeito de ondulante indesejado.
Com a configuração serial, todo o sinal de saída de cada pré-amplificador é enviado ao EFFECT LOOP.
Se, neste caso, o EFFECT LOOP for ligado sem um dispositivo de efeitos externos ter sido conectado a ele, nenhum som será emitido.

1-4. Posso usar um dispositivo MIDI como um pedal em vez do footswitch que vem com o cabeçote THR?

Embora o terminal no qual o footswitch fornecido se conecta utiliza o mesmo conector DIN de 5 pinos conforme usado para MIDI, o cabeçote THR não pode ser controlado por dispositivos MIDI ou pedais MIDI.

2-1. O que é simulação de alto-falante por resposta de impulso?

A Resposta de Impulso, ou “IR”, é uma tecnologia de ponta de simulação de alto-falantes que melhora as simulações anteriores e menos realistas baseadas em recriações simples das curvas de frequência de equalizador de alto-falantes específicos. Basicamente o IR é a gravação e análise da saída de um sistema quando um sinal de entrada muito curto chamado de impulso é lançado em um gabinete. Isso creia uma imagem digital das características lineares do gabinete como, por exemplo, frequência e resposta de fase, cancelamento de fases ente múltiplos alto-falantes, ponderações de borda e outras assinaturas audíveis da construção do gabinete. A tecnologia de IR é tão precisa que é possível distinguir entre modelos de gabinete específicos, os microfones usados para captar a imagem de IR, e até mesmo diferentes tipos de salas com a mesma configuração de microfone/gabinete. Adicionalmente, a IR não apresenta distorção não linear ou características de compressão.

2-2. Qual o benefício de usar a IR?

Esta tecnologia oferece diversos benefícios com relação à mixagem do gabinete tradicional e técnicas de simulação anteriores, dando aos músicos acesso a uma infinidade de opções para criarem seu som ideal com características de mecanismo e espaço acústico que podem não estar disponíveis para eles. A capacidade de operar em completo silêncio significa que você pode usar a IR com fones de ouvido na sua casa em vez de um estúdio de gravação para gravar guitarras como se estivessem sendo passadas por gabinetes de alto-falantes em alto volume. A IR também oferece imensos benefícios em uma configuração ao vivo porque o “rig” está alimentando diretamente o sistema de som, eliminando de forma efetiva o retorno de outros instrumentos ou microfones, dando a você maior controle do seu timbre geral. Isso também reduz a troca de microfones e o tempo de instalação que leva tempo, permitindo que você reproduza o seu som com maior precisão em cada local novo. Além disso, a capacidade de se conectar diretamente em um mixer permite que um som mais claro seja enviado aos alto-falantes de monitoramento e monitores de ouvido, proporcionando melhor ambiente de monitoramento no palco.

2-3. Quais tipos de dedados de IR podem ser usados com o cabeçote THR?

O aplicativo “THR HD_H Utility” permite que você escolha dentre 92 tipos diferentes de dados de IR amostrados exclusivamente pela Yamaha.
Além disso, respostas de impulso de outros desenvolvedores (por exemplo, Ownhammer) podem ser usadas com o cabeçote THR, permitindo a personalização sonora ilimitada usando os seus dados de IR favoritos.

OwnHammer

A OwnHammer é uma desenvolvedora de resposta de impulso que fornece conteúdo de IR premium no formato de arquivo “.wav”. As bibliotecas oferecidas abrangem uma grande variedade de combinações de gabinete e alto-falante vintage e modernas, amostradas com o melhor equipamento externo, usando as técnicas de amostragem mais modernas, e inclui microfone testado ao longo do tempo e grampos de combinação de microfone usados em todo o mundo por produtores, engenheiros e usuários comuns para som ao vivo e gravação em estúdio. Essas bibliotecas oferecem vários tipos de alto-falantes por gabinete, microfones individuais em diversas posições de colocação, bem como mixes de multi microfones e multi alto-falantes pré-fabricados construídos em torno de técnicas usadas em gravações elogiadas internacionalmente em vários estilos musicais. A grande variedade de gabinetes, alto-falantes, microfones e mixes disponível permitem incríveis quantidades de possibilidades tonais, flexibilidade, personalização, individualidade e replicação de sons clássicos da história da guitarra. Para mais informações e listagem de produtos, consulte o website da OwnHammer em www.ownhammer.com/free/cab-irs, onde você pode experimentar uma biblioteca GRATUITA completa para começar a sua jornada na criação do som que te move.

www.ownhammer.com/free/cab-irs

2-4. Quais formatos de resposta de impulso o cabeçote THR suporta?

Formatos de arquivo: .aif, .aiff, .wav

Profundidade bits: 16 bits, 24 bits, 32 bits integrais

N.º de canais: Mono ou Estéreo

Taxa de amostragem: 44,1 kHz

Comprimento de IR: 2048 pontos

2-5. Como carrego os dados de IR no meu cabeçote THR?

O aplicativo para computador “THR HD_H Utility” pode ser usado para gravar os dados de IR no cabeçote THR.
Para obter detalhes, consulte o manual “THR HD_H Utility”.

Manual do “THR HD_H Utility”

3-1. Onde posso baixar a versão mais recente do firmware?

Baixe a versão mais recente do firmware e a instale no cabeçote THR.
Uma visão geral das alterações implementadas com a versão mais recente também é fornecida na mesma página da Web.

Baixar a versão mais recente do firmware.

3-2. Onde posso confirmar a versão de firmware atual do meu cabeçote THR?

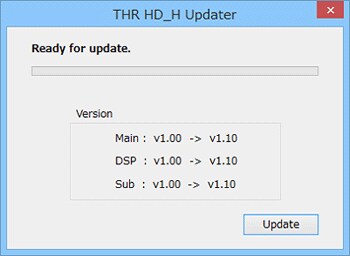

Baixe o atualizador de firmware no seu computador, e depois siga as etapas descritas no manual que o acompanha. A versão atual do firmware do cabeçote THR será exibida na tela do atualizador.
Se você não quiser continuar com a atualização do firmware agora, simplesmente feche a janela sem clicar em [Update].

Tela do atualizador

3-3. Qual é a versão mais recente do aplicativo “THR HD_H Utility”?

A versão mais recente do “THR HD_H Utility” é a 1.1.0.0., e ela pode ser baixada.
Para confirmar qual versão do “THR HD_H Utility” você tem instalada atualmente, clique em [About] no menu [Help] do aplicativo.

Baixe a versão mais recente do "THR HD_H Utility".
