Commercial Installation Solutions Speaker Calculator (CISSCA)

O Commercial Installation Solutions Speaker Calculator (CISSCA) é um software que calcula rapidamente o número de alto-falantes necessários para o desempenho ideal em um ambiente especificado pelo usuário, além da pressão sonora efetiva do sistema. O usuário especifica o tamanho da sala, o tipo de alto-falante a ser usado e o layout dos alto-falantes.

- Uma maneira rápida e fácil de estimar o número de alto-falantes necessários para qualquer projeto.

- Fácil configuração e operação.

- A função de saída de relatório fornece uma documentação conveniente das propostas de sistema.

Alto-falantes aceitos (V3.0)

Alto-falante de teto VXC4, VXC6, VXC8, VXC3F, VXC5F, S5 *, NS-IC400 *, NS-IC600 *, NS-IC800 *
Alto-falante de superfície VXS5, VXS8, VXS3F, VXS3FT, VXS1ML, VS4, VS6, S15 *, S55 *, NS-AW392 *, NS-AW592 *, NS-AW992 *
Subwoofer VXS10S, VXS10ST, VXS3S

* Indisponível em algumas regiões.

Como usar

Seleção de modo

Informações do ambiente

Configurações do alto-falante/aplicação

Uma estimativa do número de falantes

Vista do mapa de pressão sonora efetiva

Resultado do relatório

Modo AUTO (automático)

O modo AUTO usa operações simples para calcular, com rapidez, o número de alto-falantes. Somente o alto-falante de teto VXC4 está disponível nesse modo.

PASSO 1: Digite as dimensões do ambiente e a altura dos ouvidos da plateia. É possível importar a planta baixa e outras imagens, conforme necessário.

PASSO 2: Selecione um layout para o alto-falante de teto VXC4.

PASSO 3: Especifique o tipo de aplicação: música de fundo ou fala.

PASSO 4: Confira suas configurações e uma estimativa do número de alto-falantes necessários. É possível ajustar (mover ou remover) a posição de cada alto-falante se for preciso.

PASSO 5: Confira a diferença entre o nível efetivo de pressão sonora no sistema estimado e o nível de pressão sonora informado no PASSO 3. Clique no botão "RELATÓRIO" para ver os resultados no formulário do relatório.

Modo AVANÇADO

O modo AVANÇADO calcula rapidamente o número de alto-falantes necessários para o desempenho ideal, de acordo com uma condição especificada pelo usuário e uma configuração mais flexível e detalhada. Vários alto-falantes de teto, alto-falantes de superfície e subwoofers estão disponíveis nesse modo.

PASSO 1: Digite as dimensões do ambiente e a altura dos ouvidos da plateia. É possível importar a planta baixa e outras imagens, conforme necessário.

PASSO 2: Selecione o tipo de falante a ser usado.

PASSO 3: Especifique a aplicação e a pressão sonora almejada no seu projeto.

PASSO 4: Especifique o layout dos alto-falantes.

PASSO 5: Verifique suas configurações e uma estimativa do número de alto-falantes necessários. É possível ajustar (mover ou remover) a posição de cada alto-falante se for preciso.

PASSO 6: Confira a diferença entre o nível efetivo de pressão sonora no sistema estimado e o nível de pressão sonora informado no PASSO 3. Clique no botão "RELATÓRIO" para ver os resultados no formulário do relatório.

Pontos do projeto do sistema de alto-falantes

No design do sistema de alto-falantes, é importante manter a mesma pressão sonora no plano auditivo (a altura média dos ouvidos da plateia). Tenha em mente o seguinte.

Alto-falantes de teto

Alto-falantes de teto

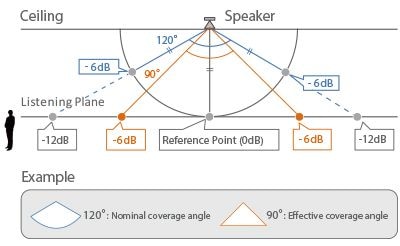

O ângulo de cobertura nominal listado nas especificações do alto-falante de teto não é o mesmo que o ângulo de cobertura efetivo do alto-falante. A pressão sonora no ângulo de cobertura nominal é 6dB menor do que no eixo, medida a uma distância constante do alto-falante. Ângulo de cobertura efetivo é definido como o ângulo no qual a pressão sonora é 6dB menor do que a pressão sonora no eixo no plano de escuta. O ângulo de cobertura efetivo é geralmente cerca de 70 a 80% do ângulo de cobertura nominal. Os cálculos do CISSCA são baseados em ângulos de cobertura efetivos.

Padrão de layout dos alto-falantes de teto

Sobreposição máxima

No layout de sobreposição máxima, a pressão sonora de -6 dB de um alto-falante é alinhado ao eixo do alto-falante adjacente. Essa abordagem requer mais alto-falantes, mas resulta no desempenho geral ideal em aplicações que dependem de muita pressão sonora.

Sobreposição mínima

O layout de borda a borda para alto-falantes pode resultar em lacunas na cobertura. Recomenda-se a sobreposição mínima para eliminar efetivamente as lacunas.

Borda a borda

A Yamaha recomenda o layout de borda a borda, configuração bastante usada e que alinha os pontos de -6 dB dos alto-falantes adjacentes. Todos os alto-falantes de teto Yamaha compatíveis com o CISSCA têm uma grande vantagem nesse layout.

1,4 x borda a borda

Nesta configuração, os alto-falantes são espaçados 1,4 vez mais do que no layout padrão borda a borda. Isso reduz o número de alto-falantes usados, resultando em um sistema mais econômico que a Yamaha pode recomendar.

2,0 x borda a borda

Os alto-falantes ficam espaçados duas vezes mais do que no layout padrão de borda a borda. Essa é a abordagem mais econômica, mas pode resultar em uma pressão sonora desigual na área de audição.

S55

S55

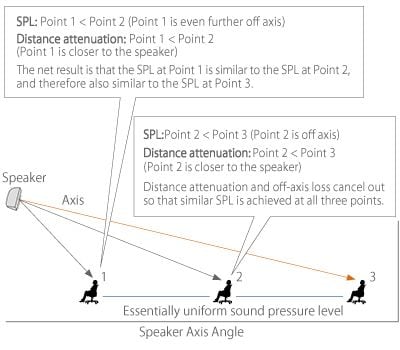

É possível manter uma pressão sonora uniforme com facilidade em todo o plano de audição alinhando o eixo do alto-falante com a cabeça do alvo mais distante (ouvinte). Isso se deve à relação entre a distância e o ângulo de cobertura. Quando o eixo perpendicular se alinha à última fileira, a atenuação da distância natural na última fileira e a atenuação fora do eixo nas fileiras mais próximas tende a uma distribuição uniforme de pressão sonora. O CISSCA faz o ajuste fino do ângulo de inclinação dos alto-falantes de superfície para dar a maior flexibilidade possível ao projeto do sistema.
