Como escolher um switch de rede

Uso com sistemas de áudio Yamaha

Configuração fácil do Dante

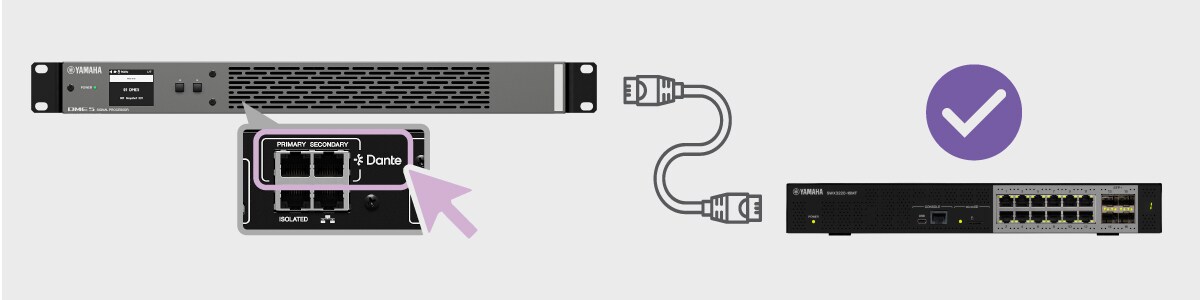

Otimização automática para Dante — Basta conectar

Basta conectar para otimizar para Dante; não é necessário conhecimento avançado de TI.

Basta conectar os dispositivos de áudio Yamaha a um switch de rede Yamaha no padrão de fábrica para otimizar automaticamente as configurações para Dante. As configurações necessárias para Dante serão aplicadas automaticamente, incluindo QoS, IGMP Snooping e a desativação do Controle de fluxo e do Energy Efficient Ethernet (EEE), facilitando a criação de uma rede de áudio estável e confiável.

Obervações:

- O switch Yamaha deve estar em seu estado padrão de fábrica.

- O switch e os dispositivos de áudio conectados devem ser modelos e versões de firmware compatíveis.

Switches compatíveis com a otimização automática para Dante

Não otimizado automaticamente (configuração manual)

A otimização automática não está disponível para configurações não compatíveis; no entanto, configurações não compatíveis ainda podem ser facilmente otimizadas para Dante manualmente seguindo os passos abaixo.

Caso 1: O firmware do switch está desatualizado:

Atualize o firmware do switch para a versão mais recente

Faça o download do firmware mais recente para o switch.

Inicie a ferramenta de configuração e gerenciamento de switch Yamaha LAN Monitor, conecte-se ao switch e clique no botão Firmware Update para atualizar.

Após atualizar o firmware, tente a otimização automática para Dante (descrita acima) novamente.

Observação: Recomenda-se o uso do firmware mais recente, pois ele inclui novos recursos e correções de bugs.

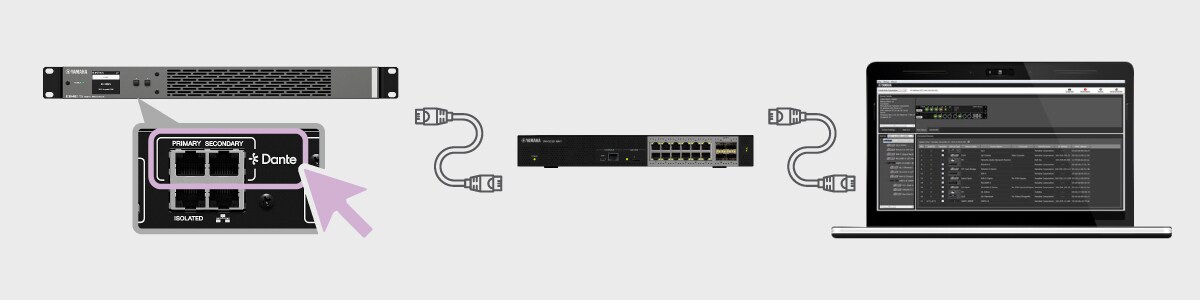

Caso 2: O switch não está em seu estado padrão de fábrica:

Fácil de otimizar para Dante manualmente

Usando a ferramenta de configuração e gerenciamento de switch Yamaha LAN Monitor, acesse a Web GUI do switch e selecione “Dante” nas configurações de ProAV Profile.

Isso aplica as configurações do Dante automaticamente, incluindo QoS, IGMP Snooping, desativação do Controle de fluxo e desativação do Energy Efficient Ethernet (EEE).

*Quando um switch já foi configurado e não está em seu estado padrão de fábrica, os dispositivos de áudio Yamaha não serão otimizados automaticamente na conexão.

Dispositivos compatíveis com a otimização manual para Dante

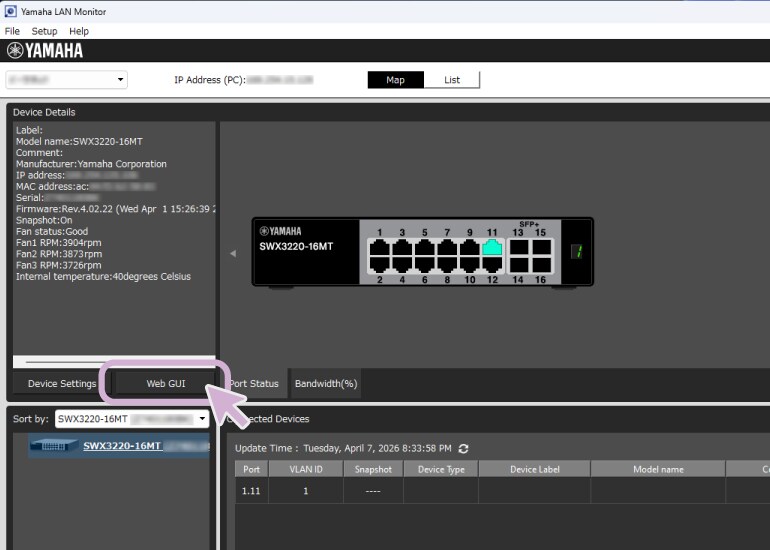

Passo 1. Inicie o Yamaha LAN Monitor > Clique em “Web GUI”

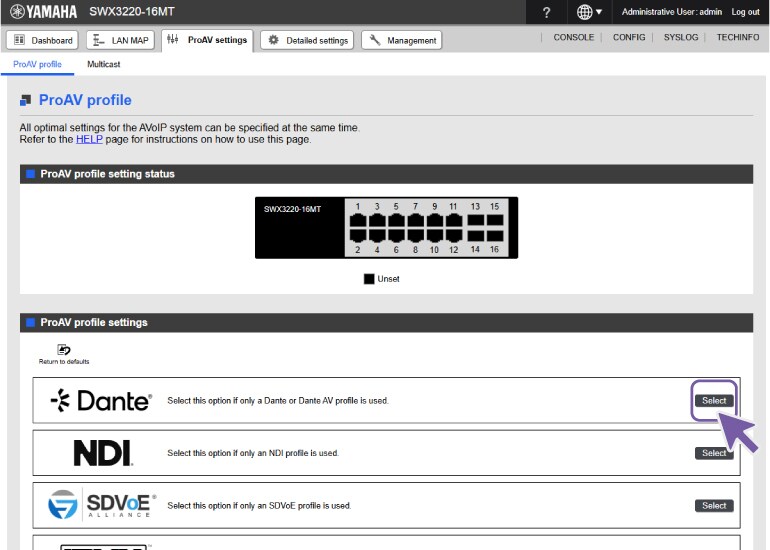

Passo 2: Em ProAV Settings, selecione “Dante” e clique em Apply.

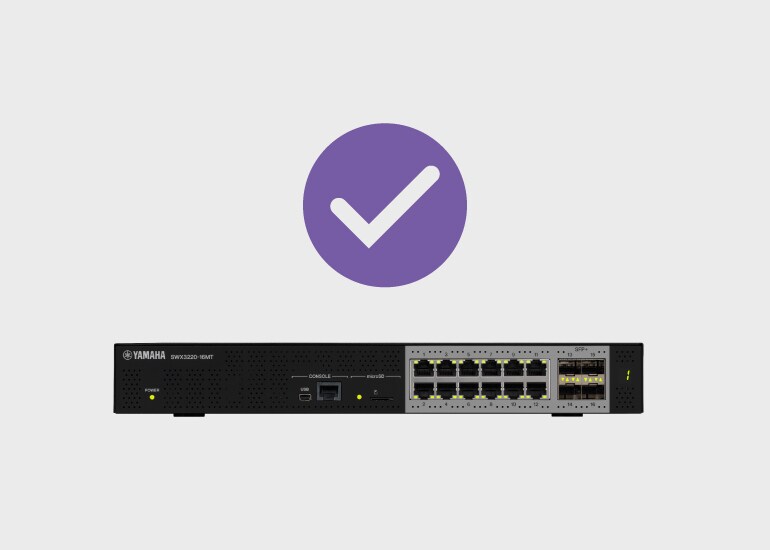

A otimização para Dante está concluída!

Escolhendo o switch certo para suas necessidades

1. Verifique o número de dispositivos que você conectará

Exemplo: Você deseja conectar oito dispositivos.

2. Verifique se algum desses dispositivos suporta PoE

Se você não for usar dispositivos PoE, vá para a Etapa 3

Se você for usar dispositivos PoE, some os requisitos de energia individuais de cada dispositivo.

Exemplo: 15 W+15 W+15 W+15 W+15 W+0 W+0 W+0 W = Total de 75 W

Exemplo: Para oito dispositivos com um requisito de energia total de 75 W, o SWX2210P-10G (8 portas PoE, máx. 124 W) é a melhor opção.

Número de portas PoE	Switch gerenciado (Orçamento total de energia PoE)
24	SWX2310P-28GT (370 W)
8	SWR2311P-10G (240 W)
8	SWX2210P-10G (124 W)

3. Se o etherCON não for necessário, selecione na lista abaixo.

Exemplo: Para conectar oito dispositivos, o SWR2310-10G seria a melhor escolha.

Número de portas de downlink	Switch gerenciado
24	SWR2310-28GT
16	SWR2310-18GT
8	SWR2310-10G

4. Se o etherCON for necessário (*Selecione entre esses dispositivos quando for esperada a reconexão frequente de cabos, como em instalações temporárias).

A Série SWP2 é recomendada para configurações com vários switches.

A Série SWP1 é recomendada para configurações com um único switch.

*SMF e MMF no número do modelo indicam o tipo de fibra óptica suportada. SMF suporta até 10 km, MMF até 300 m.

Número de portas PoE	Número de portas de downlink
10G	10	SWP2-10SMF (Conexão de uplink de até 10 km)
10G	10	SWP2-10MMF (Conexão de uplink de até 300 m)
1G	16	SWP1-16MMF (Conexão de uplink de até 300 m)
	8	SWP1-8MMF (Conexão de uplink de até 300 m)
	8	SWP1-8

Lista de dispositivos que suportam a Otimização Simples para Dante (Automática)

Categoria	Nome do modelo	Versão de firmware do switch	Compatibilidade com dispositivos de Áudio Yamaha
			ADECIA	Série DME	Série XMS
			RM-CR, RM-CG, RM-TT, RM-WAP, VXC2P, VXL1-16P	V3.1 ou posterior	V3.1 ou posterior
L3 gerenciado	SWX3220-30TCs	Rev.4.04.01 ou posterior	Sim	Sim	Sim
	SWX3220-16TMs	Rev.4.02.16 ou posterior	Sim	Sim	Sim
	SWX3220-16MT	Rev.4.02.16 ou posterior	Sim	Sim	Sim
L2 gerenciado (RJ45)	SWX2322P-30MC	Rev.2.08.01 ou posterior	Sim	Sim	Sim
	SWX2322P-16MT	Rev.2.06.16 ou posterior	Sim	Sim	Sim
	SWX2320-16MT	Rev.2.05.16 ou posterior	Sim	Sim	Sim
	SWX2310P-28GT	Rev.2.02.30 ou posterior	Sim	Sim	Sim
	SWR2311P-10G	Rev.2.02.30 ou posterior	Sim	Sim	Sim
	SWR2310-28GT	Rev.2.04.17 ou posterior	Sim	Sim	Sim
	SWR2310-18GT
	SWR2310-10G
	SWX2210P-10G	Rev.1.03.13 ou posterior	Sim	Sim	Sim
L2 gerenciado (etherCON)	SWP2-10MMF	Rev.2.03.21 ou posterior	Sim	Sim	Sim
	SWP2-10SMF	Não suportado	Não suportado	Não suportado	Não suportado
	SWP1-16MMF	Não suportado	Não suportado	Não suportado	Não suportado
	SWP1-8MMF	Não suportado	Não suportado	Não suportado	Não suportado
	SWP1-8	Não suportado	Não suportado	Não suportado	Não suportado
L2 não gerenciado	SWR2100P-10G	Não suportado	Não suportado	Não suportado	Não suportado

Lista de dispositivos que suportam a Otimização Simples para Dante (Manual)

Categoria	Nome do modelo	Versão de firmware do switch	Perfil ProAV
L3 gerenciado	SWX3220-30TCs	Rev.4.04.01 ou posterior	Sim
	SWX3220-16TMs	Rev.4.02.17 ou posterior	Sim
	SWX3220-16MT	Rev.4.02.17 ou posterior	Sim
L2 gerenciado (RJ45)	SWX2322P-30MC	Rev.2.08.01 ou posterior	Sim
	SWX2322P-16MT	Rev.2.06.17 ou posterior	Sim
	SWX2320-16MT	Rev.2.05.17 ou posterior	Sim
	SWX2310P-28GT	Rev.2.02.31 ou posterior	Sim
	SWR2311P-10G	Rev.2.02.31 ou posterior	Sim
	SWR2310-28GT	Rev.2.04.18 ou posterior	Sim
	SWR2310-18GT
	SWR2310-10G
	SWX2210P-10G	Rev.1.03.14 ou posterior	Sim
L2 gerenciado (etherCON)	SWP2-10MMF	Não	Não
	SWP2-10SMF	Não	Não
	SWP1-16MMF	Não suportado	Não suportado
	SWP1-8MMF	Não suportado	Não suportado
	SWP1-8	Não suportado	Não suportado
L2 não gerenciado	SWR2100P-10G	Não suportado	Não suportado
