Série R (AD/DA): 2ª geração

Linha de Produtos

Rio3224-D2 Rack I/O

Esse rack de E/S de alta capacidade e alto desempenho é compatível com os consoles das séries CL e QL da Yamaha, bem como com a série RIVAGE PM. Ele possui 32 entradas analógicas, 16 saídas analógicas e oito saídas digitais AES/EBU. O Rio3224-D2 se conecta diretamente às redes de áudio digital Dante, permitindo uma configuração flexível do sistema. As unidades de fonte de alimentação dupla são integradas para alta confiabilidade, e um visor de caracteres/gráfico oferece fácil confirmação visual.

32 entradas analógicas e 16 saídas, além de 8 saídas digitais.
Há suporte para conexões redundantes com conectores primários e secundários. As conexões em cadeia também são compatíveis.
Exibição abrangente e controle local de ganho e outros parâmetros.
As unidades de fonte de alimentação dupla são integradas para alta confiabilidade.
Consumo de energia: 120W
Dimensões (LxAxP): 480 x 220 x 368 mm (18,9" x 8,7" x 14,5")
Peso líquido: 13,5 kg (29,8 lbs)

Rio1608-D2 Rack I/O

Esse rack de E/S de alto desempenho apresenta 16 entradas analógicas e 8 saídas analógicas e é compatível com os consoles das séries CL e QL da Yamaha, bem como com a série RIVAGE PM. O Rio1608-D2 se conecta diretamente às redes de áudio digital Dante, permitindo uma configuração flexível do sistema. As unidades de fonte de alimentação dupla são integradas para alta confiabilidade, e um visor de caracteres/gráfico oferece fácil confirmação visual.

16 entradas analógicas e 8 saídas.
Há suporte para conexões redundantes com conectores primários e secundários. As conexões em cadeia também são compatíveis.
Exibição abrangente e controle local de ganho e outros parâmetros.
As unidades de fonte de alimentação dupla são integradas para alta confiabilidade.
Consumo de energia: 72W
Dimensões (LxAxP): 480 x 132 x 368 mm (18,9" x 5,2" x 14,5")
Peso líquido: 9,6 kg (21,2 lbs)

Recursos

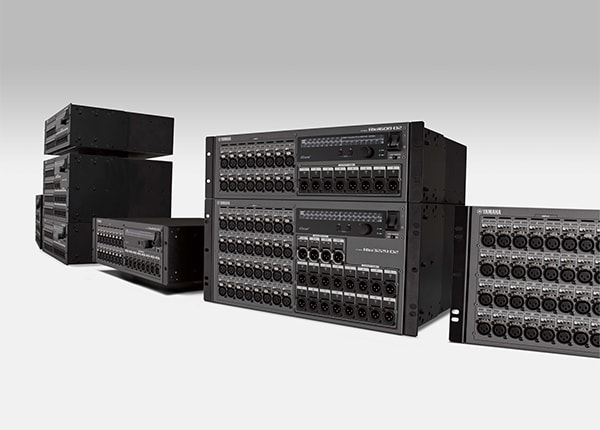

Racks de E/S aprimorados, com Dante nativo, maior confiabilidade e melhor sonoridade

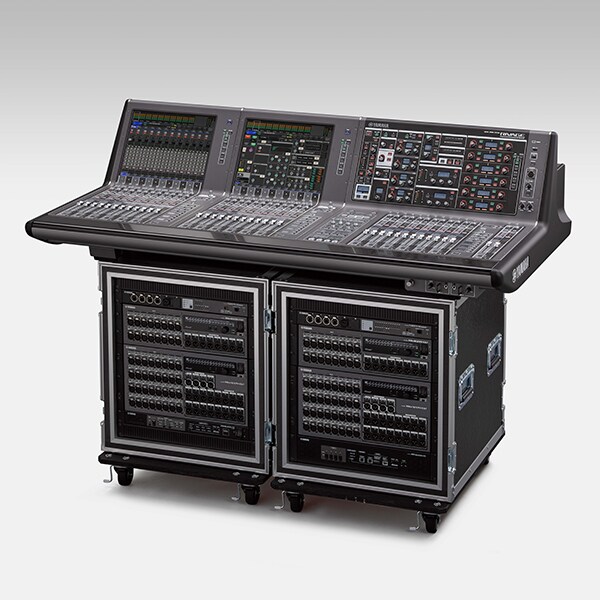

O Yamaha Rio3224-D2 e o Rio1608-D2 são unidades de rack de E/S de alto desempenho e com áudio via rede Dante integrada. Projetados e fabricados para oferecer excepcional transparência sonora, de acordo com a filosofia de “som natural” da Yamaha, eles têm papel vital no desempenho do console associado, oferecem ampla liberdade de posicionamento e de combinações com várias unidades, além de gerar redundância para maior segurança. O Rio3224-D2 e o Rio1608-D2 não só são componentes do Sistema de Mixagem Digital RIVAGE PM7, como são totalmente compatíveis com os consoles de mixagem digital das séries CL e QL, oferecendo excelente desempenho operacional de áudio.

Vídeo tutorial

Yamaha RIVAGE/CL/QL: Como os novos racks Rio-D2 podem melhorar seu sistema!

Kevin Kimmel, gerente de produtos de mixagem da Yamaha Corporation of America, apresenta duas novas unidades de rack de E/S equipadas com Dante: o Rio3224-D2 e o Rio1608-D2. Esses racks de E/S podem ser usados com o novo sistema de mixagem digital RIVAGE PM7, bem como com os atuais consoles de mixagem digital das séries CL e QL.

A qualidade de áudio da série RIVAGE PM aumenta a liberdade criativa

A abordagem inabalável da Yamaha em relação ao reforço de som ao vivo é totalmente herdada nos racks de E/S Rio3224-D2 e Rio1608-D2, permitindo que o som no palco seja capturado de forma limpa e, em seguida, moldado conforme a necessidade do engenheiro. Os circuitos analógicos desenvolvidos para os racks de E/S Rio3224-D e Rio1608-D de primeira geração foram revisados para proporcionar um som que representa outra evolução no conceito de "som natural" da Yamaha e um desempenho geral que é realmente digno do status de "série RIVAGE PM".

Protocolo de rede Dante para configuração flexível do sistema

O protocolo de rede Dante da Audinate oferece ampla flexibilidade para a instalação e configuração do sistema. Com o Dante, você tem a liberdade de usar praticamente qualquer combinação de dispositivos que se adapte ao aplicativo e de posicionar esses dispositivos onde for mais conveniente. Ele também permite a redundância que pode manter o sistema em funcionamento mesmo que ocorra um problema. Além disso, há o aplicativo de software Dante Controller para a aplicação fácil e flexível de patches nos dispositivos da rede.

Além de ser compatível com o padrão AES67 para interoperabilidade de áudio sobre IP, o Dante oferece outros recursos valiosos, como o Dante Device Lock, para evitar operações não autorizadas, e o Dante Domain Manager, para autenticação eficiente de usuários e segurança baseada em funções.*

* Acesse o site da Audinate para mais informações sobre o Dante Domain Manager.

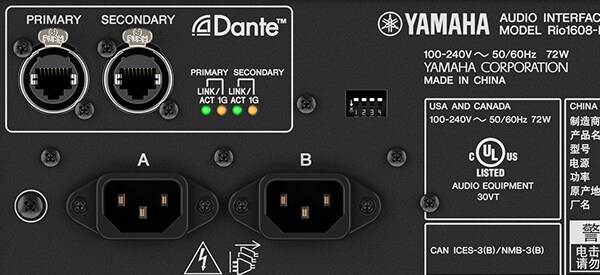

Fontes de alimentação redundantes duplas e fluxo de ar aprimorado e silencioso

A falta de energia é um grande risco ao operar qualquer dispositivo de E/S de áudio. Os racks de E/S Rio3224-D2 e Rio1608-D2 incluem unidades de fonte de alimentação dupla para reduzir a chance de que a falta de energia resulte em tempo de inatividade durante um show. Se ocorrer um problema com uma fonte de alimentação, a operação continuará sem ser afetada enquanto a segunda fonte de alimentação estiver ativa. O fluxo de ar interno também foi redesenhado, reduzindo o ruído do ventilador para uma operação notavelmente mais silenciosa.

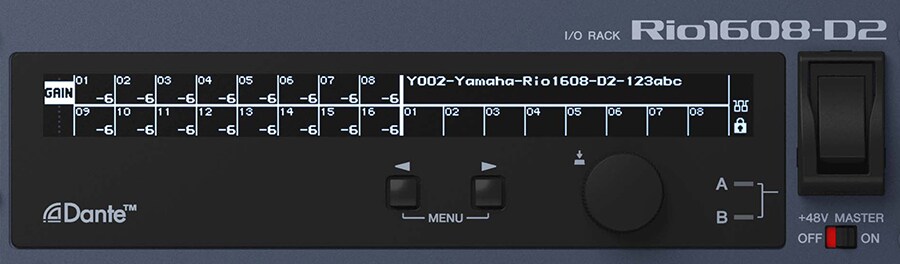

Exibições de caracteres e melhorias no controle

Outro refinamento do Rio3224-D2 e do Rio1608-D2 é o fornecimento de telas de caracteres/ícones em vez de indicadores LED básicos, permitindo a confirmação rápida e fácil das configurações do Dante, bem como medição, ganho, filtros passa-altas, alimentação fantasma e muito mais. Também é possível editar as configurações de ganho, filtros passa-altas e alimentação fantasma diretamente da interface de rack de E/S e até mesmo bloqueá-las, se necessário. Também é possível a operação remota a partir do aplicativo de software R Remote.

Compensação digital para alterações no ganho analógico

Quando vários consoles são conectados a um rack de E/S e os operadores desses consoles fazem alterações de ganho analógico, os resultados podem ser imprevisíveis e, em geral, indesejáveis. O Rio3224-D2 e o Rio1608-D2 apresentam uma função de compensação de ganho que ajusta automaticamente o ganho no estágio digital para compensar as alterações de ganho analógico, garantindo que o som seja enviado à rede em um nível constante.

Sistemas

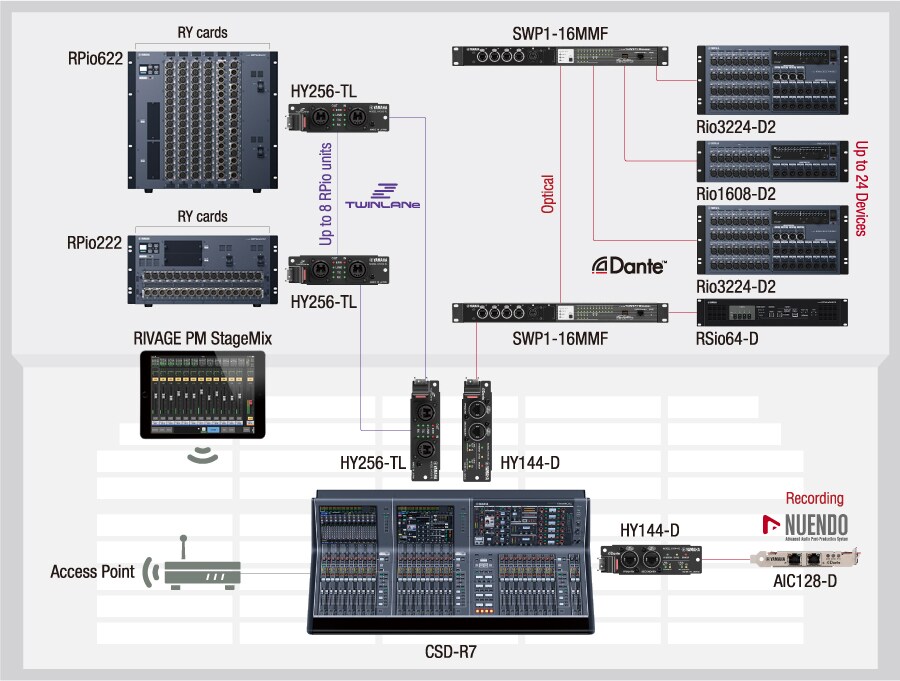

Sistema RIVAGE PM: 96 kHz, rede Dante e TWINLANe

Nos sistemas RIVAGE PM, é possível combinar e operar simultaneamente unidades Rio3224-D2/Rio1608-D2 conectadas via Dante e unidades RPio622/RPio222 conectadas via TWINLANe. Uma rede Dante pode acomodar até 24 dispositivos Dante, incluindo unidades Rio3224-D2/Rio1608-D2, enquanto uma rede TWINLANe pode conectar até oito unidades RPio622/RPio222. O sistema inteiro pode operar a 96 kHz.

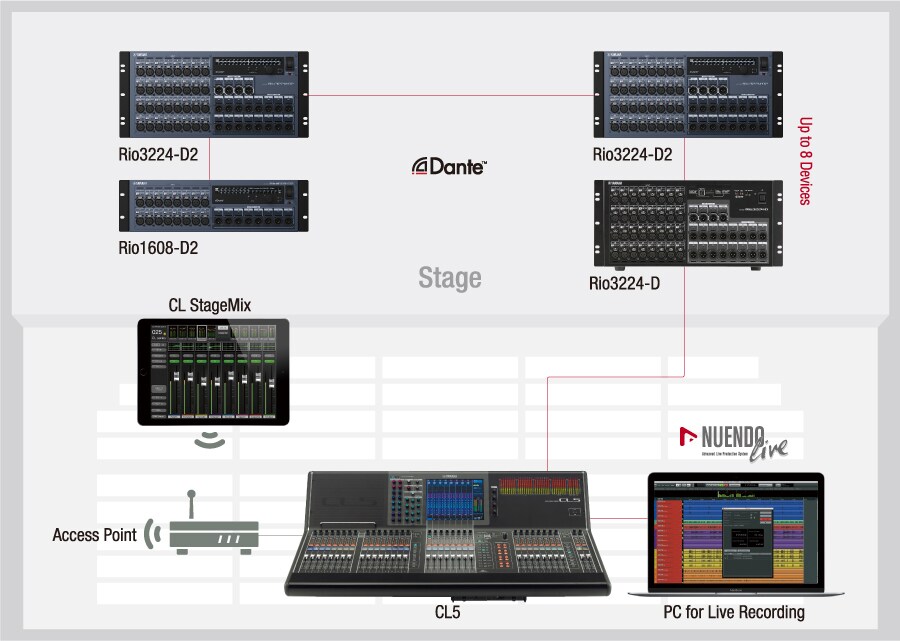

Sistema CL/QL: Compatibilidade com versões anteriores, rede Dante flexível

As unidades de rack de E/S Rio3224-D2 e Rio1608-D2 de segunda geração podem ser usadas junto com as unidades Rio3224-D e Rio1608-D de primeira geração na mesma rede. Além do controle remoto dos consoles de mixagem digital das séries CL ou QL, o Rio3224-D2 e o Rio1608-D2 permitem que vários parâmetros sejam controlados diretamente da interface I/O Rack. Isso possibilita a correção de problemas inesperados diretamente da área do palco, sem a necessidade de interromper o fluxo de trabalho do FOH.
