RSio64-DBastidor E/S
O RSio64-D é um interface áudio que pode converter formatos entre Dante e Mini-YGDAI até 64 inputs e 64 outputs.
Recursos
A extensa linha de placas Mini-YGDAI numa rede Dante
A mais recente adição à série R, a interface de áudio RSio64-D converte entre os formatos Dante e Mini-YGDAI em até 64 entradas e 64 saídas. Ela também oferece roteamento versátil. Com quatro slots de placa Mini-YGDAI, as placas oferecem vários formatos de entrada/saída, bem como funções de processamento, que são conectadas a uma rede Dante para som ao vivo, transmissão, gravação, pós-produção e outras aplicações. O RSio64-D também faz configuração remota em um console das séries CL e QL.
Compatibility cards
-
Flexibilidade Pronto para uma ampla gama de aplicações
Cartões Mini-YGDAI oferecem uma variedade de opções de entrada/saída e de processamento
Mais de 30 tipos de cartão Mini-YGDAI podem ser utilizados com o RSio64-D. Não só cartões para entrada/saída que gerem formatos como AES/EBU ou ADAT, mas também cartões de processamento que oferecem capacidades tais como a de processamento Lake ou mistura automática Dan Dugan, entre outras.

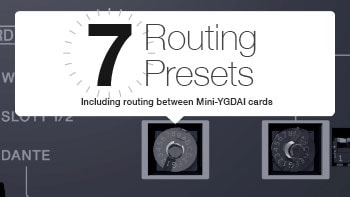

Sete predefinições genéricas de routing, incluindo routing entre cartões Mini-YGDAI
Para tornar o RSio64-D ainda mais conveniente e fácil de utilizar enquanto router e conversor de formatos, vêm integradas no equipamento predefinições para sete padrões básicos de routing, incluindo routing entre cartões Mini-YGDAI. Um interruptor no painel frontal permite a escolha direta de routing um-para-um Dante/Mini-YGDAI, routing múltiplo Mini-YGDAI/Mini-YGDAI e outras opções concebidas para servir uma grande variedade de aplicações. Também vem incluída uma configuração de utilizador programável.
-
Confiabilidade Sem interrupções

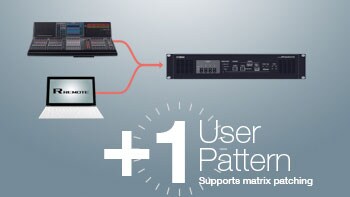

Suporta matrix patching a partir de um R Remote V3 ou de uma consola das séries CL/QL
Utilização com aplicações de software R Remote ou com consolas das séries CL ou QL, suporta matrix patching para que possa ser configurado um routing mais complexo, caso seja necessário.

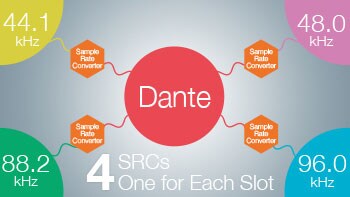

SRC’s para todas as entradas Mini-YGDAI
Sincronização temporizada é um problema quando se faz a ligação entre diferentes formatos áudio. Cada entrada de Mini-YGDAI inclui um Sample Rate Converter (SRC) para que dispositivos a operar segundo diferentes tempos possam ser ligados entre si sem ruídos indesejados ou interrupções de sinal.

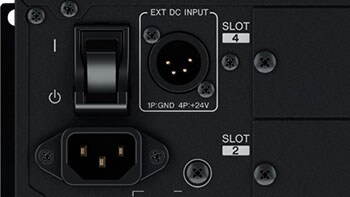

EXT DC INPUT para fontes de energia redundantes
Para além do principal conector AC IN, uma fonte de energia externa de +24V DC pode ser ligada através de um conector XLR-4-32 do tipo EXT DC INPUT, para servir de reserva à fonte de energia principal interna. A entrada de AC principal também apresenta um interruptor tipo V-Lock que ajuda a prevenir um corte de energia acidental.

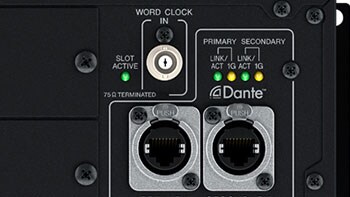

Suporta redundância Dante
A confiança neste sistema é de primeira ordem graças ao suporte total de Dante para redes redundantes primária e secundária, o que é essencial para ter uma infraestrutura sólida e sem interrupções. O desligar ocasional de um cabo ou falha de um interruptor de ligação de rede não irá prejudicar a operacionalidade da rede ou interromper o sinal áudio. Em casos em que a redundância não seja um requisito, as portas primária e secundária podem ser ligadas para uma simples e rápida ligação em cadeia.
Sistemas
-
Com suporte para a abrangente gama de cartões Mini-YGDAI da Yamaha e sete padrões de roteamento predefinidos mais um padrão de roteamento programável pelo usuário, o RSio64-D pode funcionar como um componente-chave em uma variedade quase ilimitada de aplicativos.
Com suporte para a abrangente linha de cartões Mini-YGDAI da Yamaha e sete padrões predefinidos de roteamento, além de um padrão de roteamento programável pelo usuário, o RSio64-D pode funcionar como um componente chave em uma variedade quase ilimitada de aplicativos.
Exemplo 1: Interface para racks de amplificadores e receptores de RF
Com quatro cartões MY16-AE AES/EBU instalados, a saída AES/EBU dos receptores de RF pode ser convertida em formato Dante e alimentada para um console da série CL ou QL, enquanto o sinal Dante é convertido em AES/EBU para conexão com amplificadores de potência de entrada digitais. Os conversores de taxa de amostragem são fornecidos para cada um dos slots RSio64-D, de modo que dispositivos que operam em diferentes word clocks podem ser conectados sem causar interrupções de sinal ou aumentar o ruído.
Exemplo 2: Processamento Lake 1
Neste exemplo, placas de processador MY8-LAKE estão instaladas nos slots 1 e 3 enquanto as placas MY8-DA96 estão instaladas nos slots 2 e 4. Com esta configuração, a entrada Dante de um console da série CL ou QL pode ser alimentada para os cartões MY8-LAKE e pode reproduzir simultaneamente, via Dante, as saídas AES/EBU do cartão MY8-LAKE e as saídas analógicas do cartão MY8-DA96 após o processamento.
Neste exemplo, placas de processador MY8-LAKE estão instaladas nos slots 1 e 3 enquanto as placas MY8-DA96 estão instaladas nos slots 2 e 4. Com esta configuração, a entrada Dante de um console da série CL ou QL pode ser alimentada para os cartões MY8-LAKE e pode reproduzir simultaneamente, via Dante, as saídas AES/EBU do cartão MY8-LAKE e as saídas analógicas do cartão MY8-DA96 após o processamento.
Exemplo 3: Processamento Lake 2
O RSio64-D pode ser usado como um processador Lake independente com I/O analógicas e digitais, se as placas MY8-LAKE estiverem instaladas nos slots 1 e 3 e as placas MY8-ADDA96 estiverem instaladas nos slots 2 e 4. Esta configuração também permite que os sinais de entrada analógicos sejam conectados a uma rede Dante.
* Os conversores de taxa de amostragem RSio64-D não podem ser usados com as entradas MY8-LAKE AES/EBU. A sincronização de Word clock deve ser fornecida se as entradas MY8-LAKE AES/EBU forem usadas.
Exemplo 4: EtherSound Bridge e AVIOM
Uma placa AVIOM AVIOM16/O-Y1 instalada no slot 1 permite a conexão a um sistema de monitor pessoal. Se um cartão MY16-ES64 EtherSound também estiver instalado no slot 2 enquanto as placas de expansão de I/O MY16-EX estiverem instaladas nos slots 3 e 4, torna-se possível converter simultaneamente entre Dante e EtherSound. Os conversores de taxa de amostragem fornecidos para cada slot RSio64-D permitem sinais Dante e EtherSound com base em diferentes word clocks a serem conectados sem causar interrupções de sinal ou aumentar o ruído.
Exemplo 5: I/O de Vídeo
Quatro cartões acopláveis MY8-SDI-ED podem ser instalados nos slots RSio64-D para fornecer conversão bidirecional entre os sinais Dante e HD-SDI/SD-SDI. Os conversores de taxa de amostragem fornecidos para cada slot RSio64-D permitem que dispositivos que operam em diferentes word clocks sejam conectados sem causar interrupções de sinal ou aumentar o ruído.
