Soluções SDVoE

Desde junho de 2022, a Yamaha é membro da SDVoE Alliance®. A incorporação do SDVoE contribui para a realização de soluções altamente confiáveis e econômicas no setor corporativo de Pro AV/TI, que requer infraestrutura de áudio e vídeo da mais alta qualidade.

O que é SDVoE?

O SDVoE (Software Defined Video over Ethernet) é um padrão internacional para o mercado de áudio/vídeo profissional (ProAV) capaz de transmitir vídeo e áudio de alta definição 4K em comunicações de 10 Gigabit.

A combinação de codificadores/decodificadores e controladores SDVoE com um switch de 10 Gigabit possibilita a configuração de paredes de vídeo e sistemas de múltiplas visualizações.

Isso permite uma compatibilidade flexível com implementações de sinalização digital em diversas instalações, incluindo aeroportos, escolas, instalações de esportes eletrônicos e corporações.

Switches

O SDVoE é compatível com os seguintes switches de 10 Gigabits.

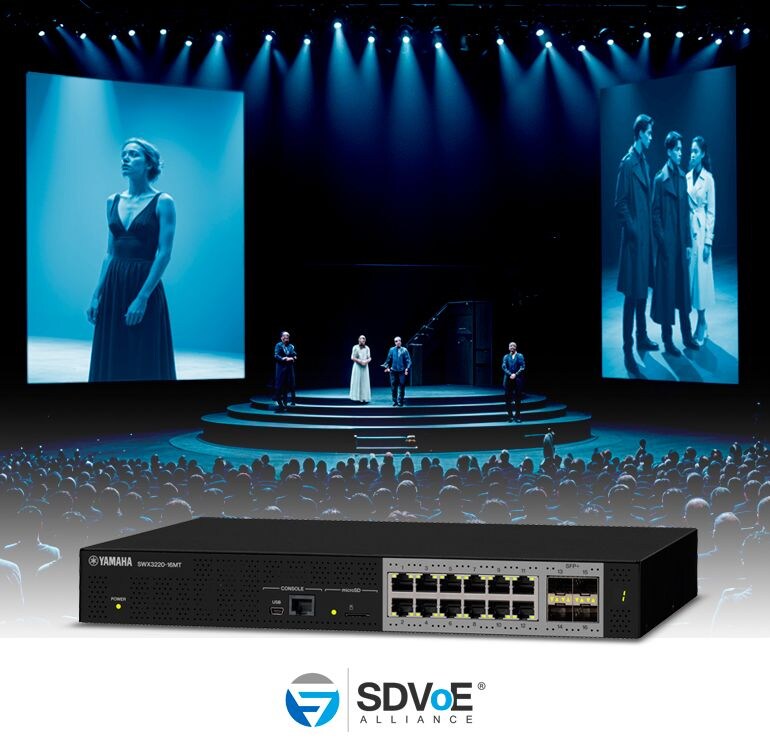

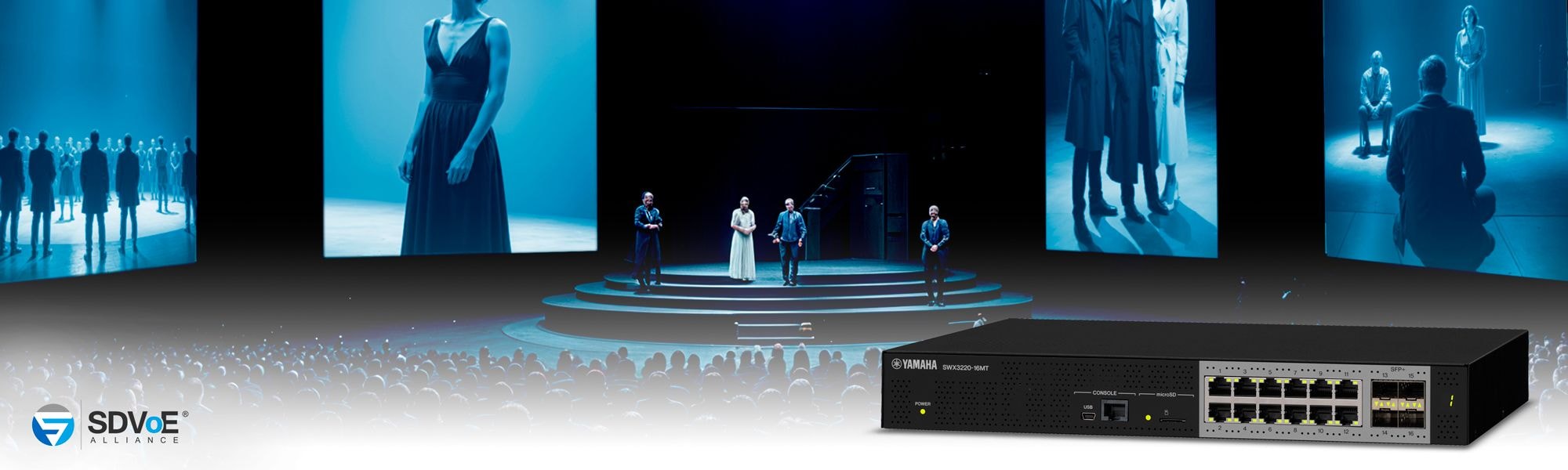

Yamaha L3 Switch SWX3220-16MT

SWX3220-16MT

Switch padrão L3 com 16 portas

Yamaha L2 Switch SWX2320-16MT

SWX2320-16MT

Switch inteligente L2 com 16 portas

Configuração

Em ambientes SDVoE, use o procedimento de quatro etapas a seguir para os switches Yamaha 10-Gigabit.

Passo 1

Prepare um cartão microSD.

Use um cartão microSD, para que seja fácil aplicar o firmware mais atualizado e as configurações ideais para SDVoE.

Passo 2

Armazene o firmware mais atual e o arquivo de configuração do SDVoE no cartão microSD.

Insira o cartão microSD no computador que será utilizado para a configuração.

1. Faça o download do firmware mais atualizado para o switch na guia Download da página do produto.

2. Baixe aqui o arquivo de configuração SDVoE.

3. Crie as seguintes pastas no cartão microSD e armazene o firmware mais recente na pasta "firmware". Em seguida, salve o arquivo de configuração do SDVoE na pasta "startup-config".

O arquivo de configuração SDVoE inclui as duas seguintes configurações:

1. Configurações do IGMP Snooping (especificação da versão, configurações de saída rápida, configurações do consultante)

2. Descarte de quadros multicast não registrados no FDB

*1 SWX2320 ou SWX3220 dependendo do switch que você estiver usando

*2 Armazene o último arquivo baixado do firmware

*3 Armazena o arquivo baixado de configuração SDVoE

Passo 3

Insira o cartão microSD no switch e ligue o switch.

Insira o cartão microSD no slot microSD do switch e, em seguida, ligue o switch. O switch será iniciado com o firmware e aplicará a configuração do SDVoE. Tenha em mente que leva cerca de 60 segundos para que o switch seja iniciado.

Passo 4

Aplique o firmware e as configurações SDVoE mais atuais do cartão microSD ao switch.

Se o switch estiver sempre ligado com o cartão microSD inserido, esta etapa não será necessária.

Dicas de manutenção

Para usar o switch sem um cartão microSD que contenha o firmware e o arquivo de configuração SDVoE mais atualizados, use o procedimento a seguir para copiar e aplicar o firmware e o arquivo de configuração do cartão microSD à memória flash do switch.

1. Acesse o switch a partir de um PC utilizado para configuração.

Consulte a documentação técnica "Dados técnicos" do produto (SWX3220, SWX2320) e descubra como obter acesso a partir de um PC.

2. Salve a configuração de execução do switch em startup-config. Para mais informações sobre como salvar a configuração de execução, consulte [Maintenance and operation functions] - [Config management] - [5.2 Save running config] na documentação técnica.

3. Atualize o switch utilizando o firmware mais atualizado no cartão microSD. Para mais informações sobre como atualizar o firmware, consulte [Maintenance and operation functions] - [Firmware update] - [5.3 Using an SD card to update the firmware] na documentação técnica.

A fim de facilitar a instalação, a página de configurações de otimização do SDVoE pode ser acessada na GUI da Web do switch.
