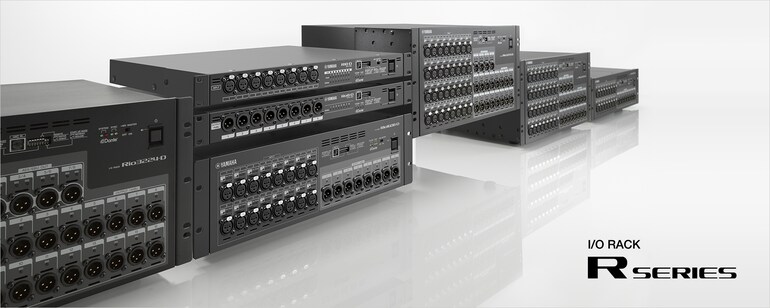

R SERIESRack I/O

O ""som natural e musical"", que era um elemento-chave da política de design da série CL, tem aqui continuação sem comprometer na Série R. Construção mecânica, layout da placa de circuito, fonte de alimentação, grounding (Massa/Terra) e a seleção de peças foram todas executadas com uma atenção meticulosa quer aos detalhes, quer à qualidade, em combinação com exaustivos testes de performance audição em cada fase de desenvolvimento. O resultado é… um som natural, musical!

O protocolo de áudio de rede Dante desenvolvido pela Audinate oferece óptima escalabilidade e flexibilidade do sistema. O número necessário de entradas e saídas de áudio pode ser colocado onde forem mais necessárias, e a capacidade para implementar as ligações redundantes torna possível a concepção de um sistema que irá fluir mesmo em situações de problemas técnicos. Com componentes da série CL, pode ser facilmente configurado um sistema encadeado completo sem a necessidade de switches de rede. O software de controlo Dante instalado num computador pessoal permite um alinhamento (patch) flexível dos dispositivos na rede.

Componentes da série CL não são os únicos dispositivos de áudio profissional da Yamaha que trabalham com a série Rio I/O racks. Com o cartão Dante-MY16-AUD Mini-YGDAI da Audinate instalado, a M7CL, LS9, DME64N, assim como outros aparelhos pro-áudio Yamaha compatíveis, podem ser utilizadas com dispositivos da Série R em sistemas de rede Dante eficazes e resistentes. Os amplificadores Rio3224-D, Rio1608-D e Ri8-D podem ainda ser controlados directamente a partir do interface da M7CL, LS9, ou outra mesa de mistura compatível.

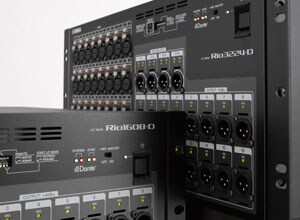

Quando vários consoles são conectados a um rack de E/S e os operadores desses consoles fazem alterações analógicas no ganho, os resultados são imprevisíveis e geralmente indesejáveis. O Rio3224-D e o Rio1608-D possuem função de compensação de ganho, que ajusta automaticamente o ganho no estágio digital para compensar as alterações no ganho analógico. Assim, o som é enviado à rede em nível constante.

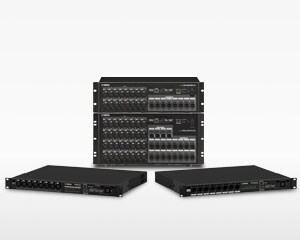

Além do modelo Rio3224-D e D-Rio1608, que foram lançados em conjunto com as mesas de mistura da série CL, o modelo Ri8-D apenas para entradas e o modelo Ro8-D apenas para saídas já estão ambos disponíveis, elevando para quatro modelos da série, reforçando o conceito subjacente da Série R: ""o número de entradas e saídas que precisar, e onde quer que precise"". O Ri8-D pode ser usado como rack de entradas portátil, e o Ro8-D pode ser usado para saídas, numa sala de amplificação, por exemplo. As possibilidades são vastas, facilitando a tarefa de combinar sistemas de qualquer tamanho ou complexidade.

As unidades de I/O da Série R também funcionam tão bem com dispositivos compatíveis com Dante, tais como um NEXO NXAMP equipado com o cartão NXDT104, quanto como costumam funcionar com os consoles da série CL. O patching e o discovery para o Rio I/O e NXAMP podem ser gerenciados diretamente do console CL sem a necessidade de um computador e do software Dante Controller.

O Rio3224-D lida com as I/O do lado do palco, enquanto as unidades Ri8-D servem como racks de entrada portáteis no palco e na posição do console. Um Ro8-D está localizado na sala de ampliação do salão ou sala de conferências, oferecendo áudio para os amplificadores de energia do sistema.

As unidades de I/O da série Rio podem ser usadas com um console PM5D e um mecanismo de mixagem digital DME64N para criar um sistema de 96 kHz. Os sinais de entrada do Rio são mixagem dos no PM5D e depois retornados para as unidades do Rio após o processamento via DME64N. Mesmo um roteamento relativamente complexo como este pode ser gerenciado facilmente por meio de cabeamento físico simples e patching virtual através do software Dante Controller.

* O PM5D e o DME64N devem estar equipados com a placa de interface Audinate Dante-MY16-AUD.

* O software Dante Controller é necessário para configurar o controle do amplificador de cabeça da série Rio do console PM5D.
