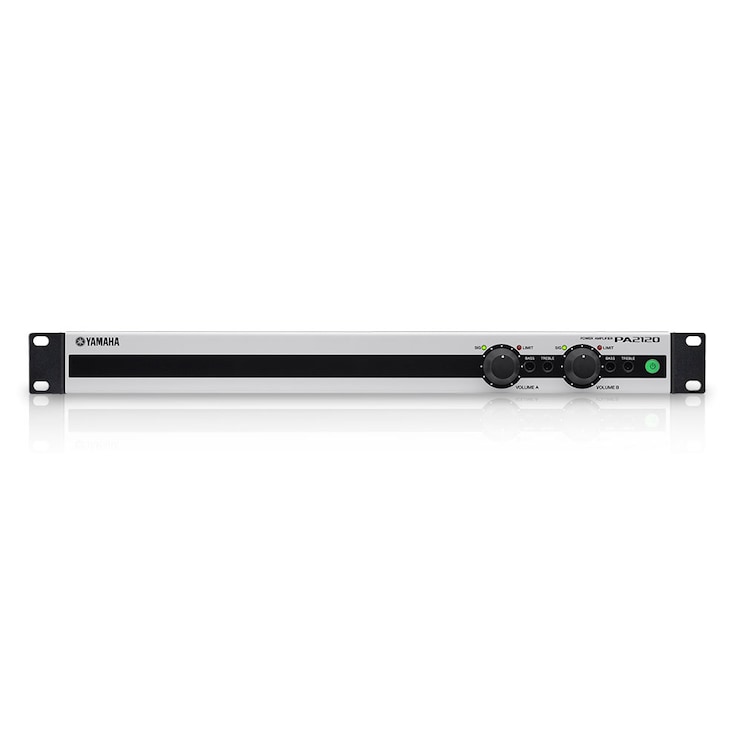

MA2030, PA2030

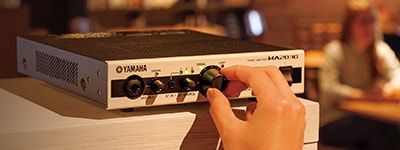

As séries MA e PA de amplificadores oferecem características poderosas num chassis de metal, compacto e durável. São desenhadas para uma operação simples e intuitiva, que faz com que treino ou experiência seja desnecessária. Por exemplo, o potenciómetro de volume de output foi feito para ser o foco no design do painel frontal, melhorando a operação diária, minimizando a possibilidade de erro. Não é necessário qualquer tipo de software, programação ou equipamento para a instalação ou preparação. Qualquer pessoa pode, rápida e facilmente, preparar um sistema que irá debitar o melhor som possível numa larga gama de aplicações.

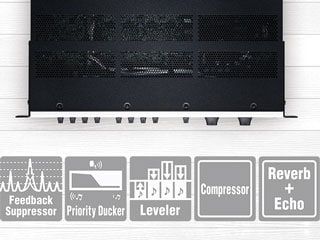

As características avançadas do DSP para música de fundo são eficientemente encaixadas no muito compacto invólucro do amplificador MA e PA. Tem um Feedback Suppressor que pode eliminar feedbacks incomodativos, quando se usa um microfone, um Priority Ducker, que ajusta levemente os níveis quando é detetado, no input, um microfone para anúncios, um Leveler, que mantém o nível geral, menos quando deteta outro input, entre outros. As características adicionais do MA2120 são reverb, echo e processamento por compressor, que podem ser usadas para melhorar o som e a qualidade do input de microfone, numa variedade de aplicações.

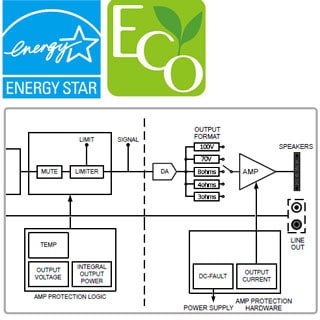

O coração da série MA e PA é um design de amplificador Classe-D altamente eficiente que oferece uma ampla saída ao mesmo tempo em que consome muito pouca energia. Também inclui circuitos de proteção inteligentes herdados da série de amplificadores de turismo principal da Yamaha, protegendo efetivamente o amplificador e os alto-falantes conectados. Eficientes projetos naturalmente refrigerados que não requerem ventiladores de refrigeração contribuem para alta confiabilidade, bem como operação silenciosa.

O MA2120 e o PA2120 são ambos certificados pela ENERGY STAR *, o padrão de eficiência energética reconhecido internacionalmente em equipamentos ambientalmente amigáveis. Ambos os modelos possuem uma função de espera automática que minimiza o consumo de energia ao mudar automaticamente para o modo de espera quando nenhuma entrada de áudio é detectada por mais de 25 minutos. A operação normal é retomada assim que a entrada de áudio é detectada. Os amplificadores da série MA / PA com eficiência energética também são certificados como produtos Yamaha Eco. **

* ENERGY STAR é um programa voluntário da Agência de Proteção Ambiental dos EUA (EPA) que ajuda empresas e indivíduos a economizar dinheiro e proteger o clima através de uma eficiência energética superior.

** A Yamaha Eco Products faz parte da iniciativa voluntária da Yamaha dedicada ao desenvolvimento de produtos ecológicos.

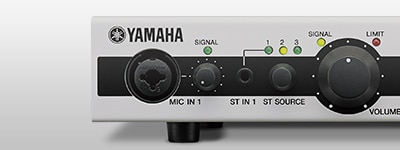

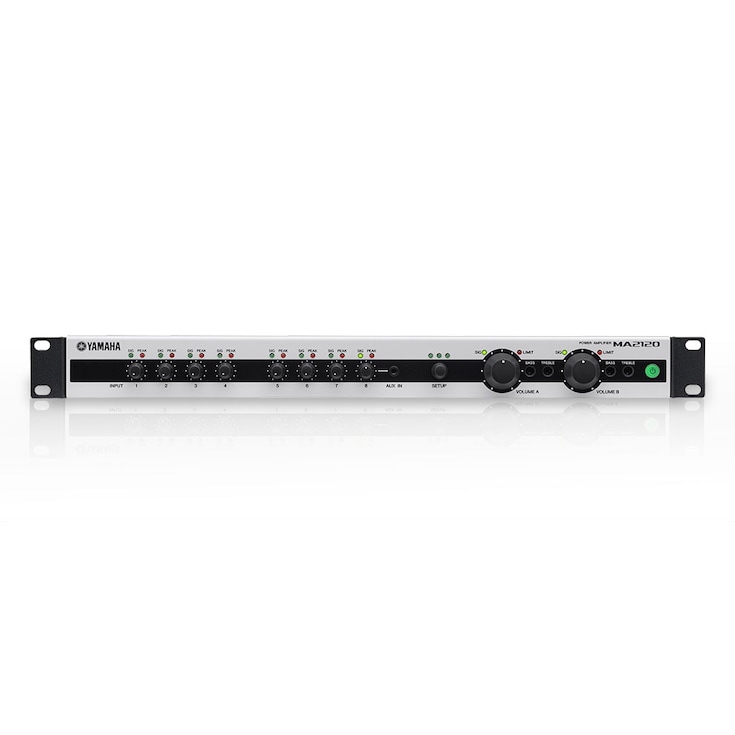

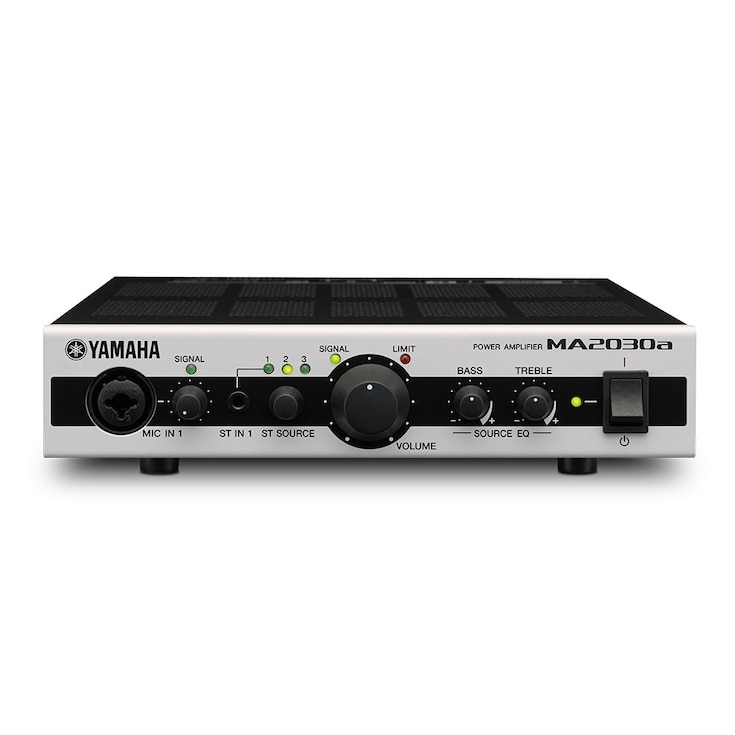

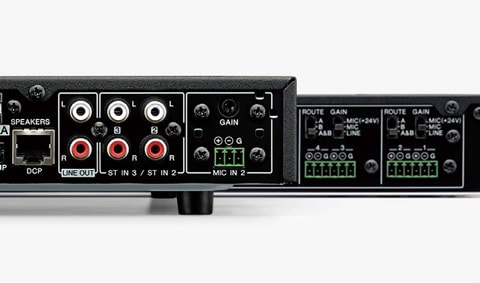

Os amplificadores de mixagem MA2030a e MA2120 oferecem conectividade flexível para uma ampla gama de aplicações. O MA2030a vem equipado com duas entradas de microfone (combo jack XLR e Euroblock) e três entradas estéreo (pino RCA). O combo jack XLR no painel frontal facilita a configuração de discursos. O MA2120 inclui seis entradas de microfone/linha (Euroblock) e duas entradas estéreo (pino RCA e P2). Todas as seis entradas de microfone possuem phantom power 24V comutável. As entradas 5 e 6 também podem ser somadas em MONO para fornecer capacidade de entrada extra.

Os amplificadores de mistura MA2030 e o MA2120 oferecem conectividade flexível para um largo espetro de aplicações. O MA2030a vem equipado com dois inputs de microfone (XLR combo jack e Euroblock) e três inputs stereo (RCA). O input XLR combi jack no painel frontal faz com que a montagem para discursos seja fácil e rápida. O MA2120 inclui seis inputs, microfone e linha (Euroblock) e dois inputs stereo (RCA, stereo mini phone). Todos os seis inputs de microfone têm um switch de 24V para phantom power. Inputs 5 e 6 podem ser também usados como inputs MONO SUM, para uma capacidade de inputs expandida.

O MA2030a possui controles de EQ de fonte estéreo de graves e agudos. Com os botões EQ do painel frontal MA2030a, os contornos de freqüência baixa e alta das fontes de entrada estéreo podem ser ajustados. O EQ da fonte também inclui uma função de aprimoramento * que adiciona harmônicos, conforme necessário, para melhorar o som. Com MA2120, um EQ de saída pode ser configurado para cada canal de saída.

Além disso, todos os amplificadores da série MA / PA estão equipados com EQ de alto-falante que fornece equalização ideal para alto-falantes Yamaha VXS / VXC, LPF ** e HPF.

* O MA2120 possui o EQ fonte estéreo com uma função de intensificador para a Entrada 7-8, bem como o EQ da fonte para a Entrada 1 - 6. Além disso, um EQ de saída pode ser configurado para cada canal de saída.

** MA2030a excluído

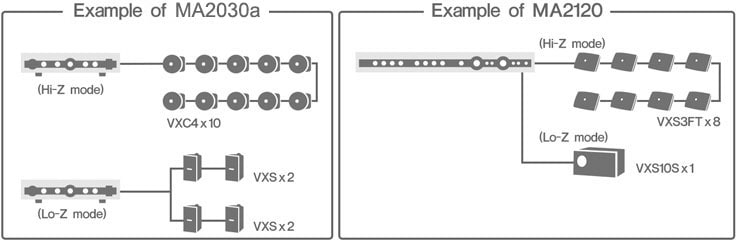

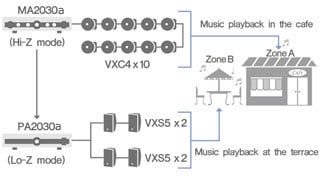

As séries MA/PA são capazes de controlar fontes de input e volumes para duas áreas separadas (source/volume zoning). Por exemplo, numa loja de vestuário, com a secção de roupa de senhora no andar de baixo e a secção de homem no andar de cima, ou num restaurante com mesas de refeição e outra zona de bar, podem ser enviadas músicas de fundo e anúncios a volumes diferentes, de forma a complementar a atmosfera de cada ambiente. Uma vez que o MA2120 tem dois canais de output, os utilizadores podem facilmente gerir o volume/fonte por zonas, para duas áreas separadas com esta unidade (Por favor, siga o Sistema de Demonstração 4 e 5). Além do volume por zona, os switches do painel traseiro ROUTE selecionam a fonte do input para cada área. O output para as colunas podem ser combinados, através da configuração dos DIP switch. Para espaços maiores, o PA2120 ou PA2030a podem se adicionados como expansão do sistema, aumentando as áreas com o volume zoning. Juntando o MA2030a com o PA2030a, consegue-se cobrir duas áreas com o volume zoning. Por exemplo, como mostra a imagem, a música de fundo pode tocar dentro do café, com um volume baixo, enquanto a mesma música toca, a um nível moderado, no terraço exterior.

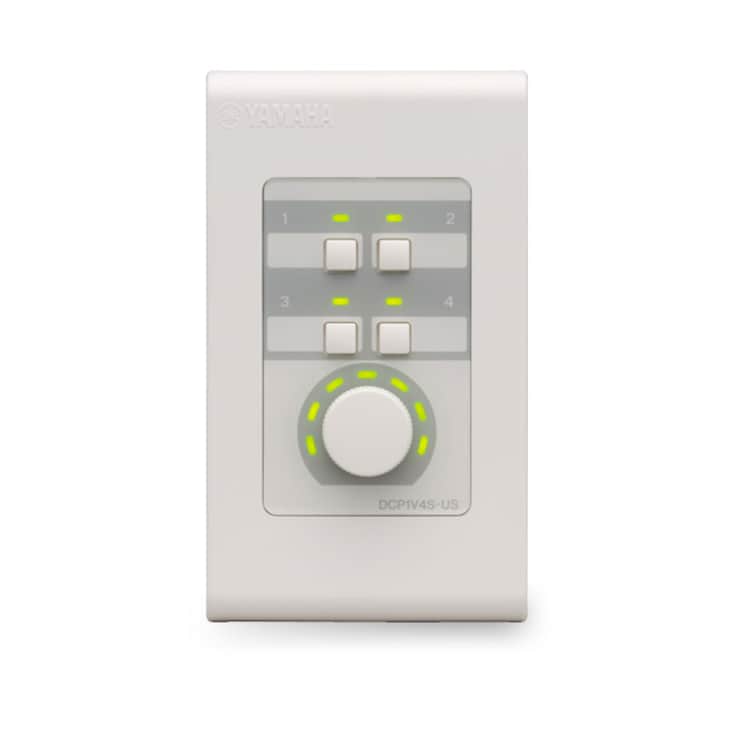

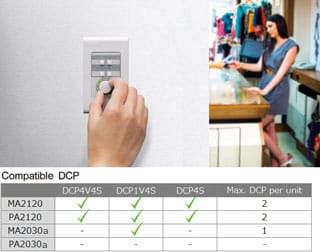

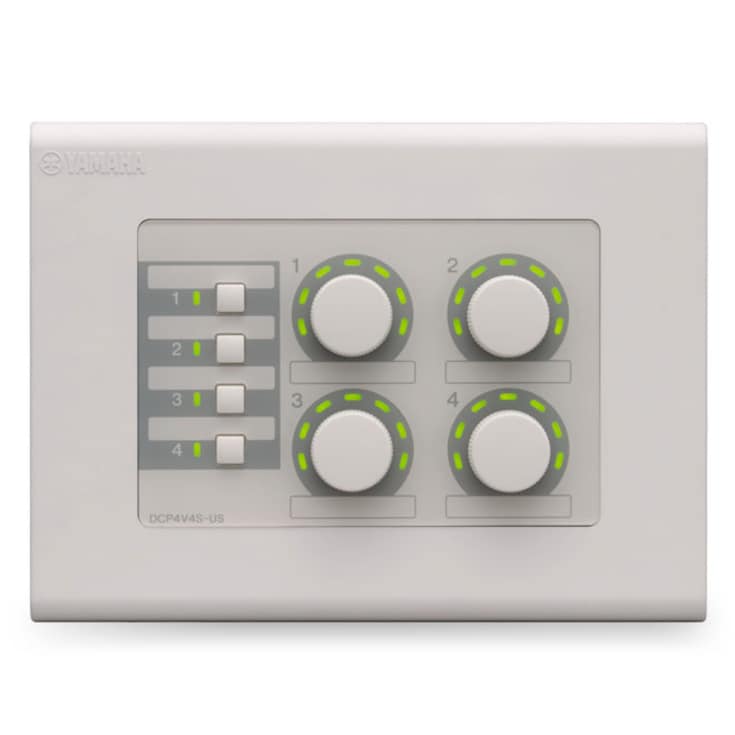

Os painéis de controle DCP opcionais* permitem controle de volume, comutação ON/OFF do microfone e disparar um sinal para anúncios.

* DCP4V4S, DCP1V4S e DCP4S, até duas unidades no total, podem ser conectadas ao MA2120 e PA2120. Uma unidade de DCP1V4S pode ser conectada ao MA2030a.

Este sistema é adequado para uso nas salas de aula. O MA2030a é usado no modo 4Ω para conduzir duas colunas de montagem de superfície VS6 conectadas em paralelo (8Ω cada) através de um canal e dois alto falantes de teto VXC4 conectados em paralelo (8Ω cada) através do outro canal.

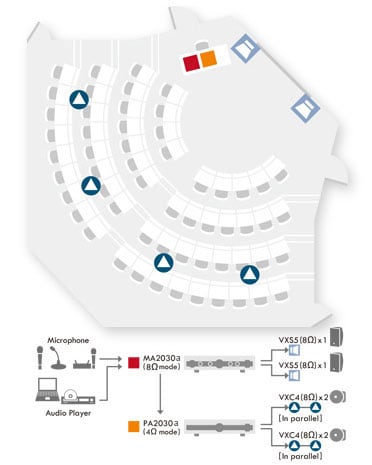

Este sistema é adequado para auditórios, salas de conferência. Um MA2030a é usado no modo 8Ω e um PA2030a é usado no modo 4Ω, conduzindo um par de alto falantes de montagem de superfície VXS5 (8Ω cada) e quatro alto falantes de teto VXC4 (8Ω cada), respectivamente. Múltiplos microfones podem ser conectados ao MA2030a e o nível geral de saída na sala pode ser facilmente controlado através do botão de volume do painel frontal.

Esta figura mostra um sistema que seria ideal para uma lanchonete, bar ou restaurante. Tanto o MA2030a como o PA2030a estão configurados para conduzir linhas de 70 volts, alimentando um total de dezesseis alto falantes de teto VXC4 em duas zonas através de seus taps com transformadores de 3,8W. Os controles do painel MA2030a e PA2030a podem ser usados para controle de volume independente em suas respectivas zonas, enquanto um painel de controle DCP1V4S montado na parede permite o ajuste do volume total. Uma vez que o MA2030a aceita entrada simultânea de reprodutores de áudio e microfones, este sistema simples pode lidar com BGM básico para negócios normais, bem como anúncios e eventos especiais.

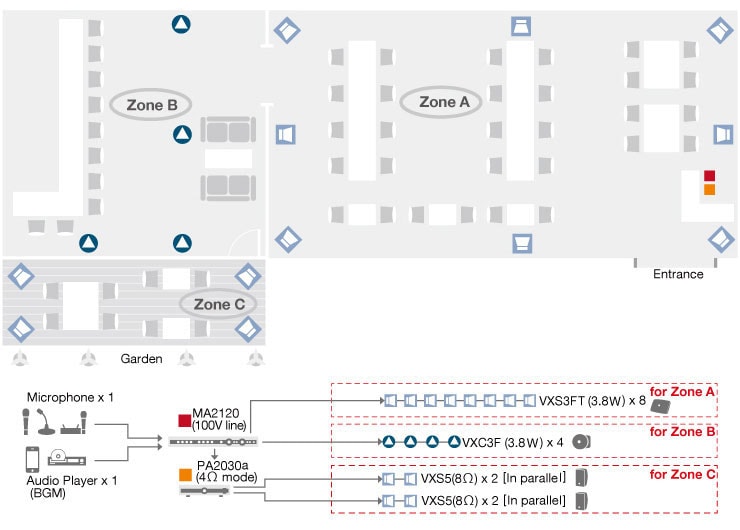

Esta figura mostra um sistema que seria ideal para um restaurante com bar e área de terraço. O MA2120 está configurado para dirigir linhas de 100 volts, alimentando um total de 8 alto falantes de montagem em superfície VXS3FT através de seus taps de transformador de 3,8W, bem como 4 alto falantes de teto VXC3F. O MA2120 pode fornecer diferentes fontes em diferentes volumes na respectiva zona. O PA2030a na conexão de Baixa Impedância de modo 4Ω gerencia um total de 4 alto falantes de montagem em superfície VXS5 em paralelo, fornecendo o mesmo BGM em nível superior.

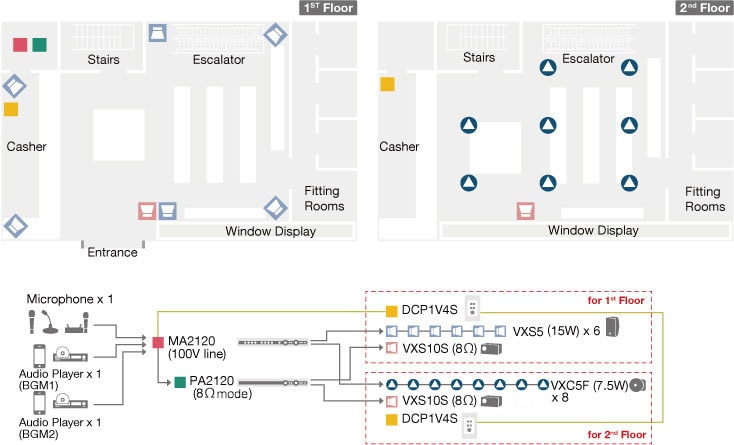

Esta figura mostra um sistema de uma loja de vestuário com dois andares, exigindo música diferente em diferentes níveis de saída em cada andar. O MA2120 está configurado para dirigir linhas de 100 volts, alimentando um total de 6 alto falantes de montagem VXS5 para o 1º andar e 8 altifalantes de teto VXC5F para o 2º andar. O PA2120 adicional conduz um subwoofer VXS10S para cada andar, proporcionando graves mais adequados à música. Os painéis do controlador DCP1V4S permitem o controle de volume de cada andar, bem como a troca de ligar/desligar do microfone para anúncios da loja.
