MTX Séries

A Série MTX apresenta uma configuração de entrada/saída, que é ideal para uma vasta gama de aplicações: 8 entradas mono (microfone/linha), 2 entradas estéreo (linha) e 16 entradas digitais através YDIF, além de 8 saídas mono de nível de linha e 16 saídas digitais via YDIF. Os processadores MTX apresentam também um slot para cartões SD, para reprodução de arquivos MP3/WAV armazenados em um cartão de memória SD. A função de Programação de Eventos permite reproduzir esses arquivos tais como: música, anúncios, propagandas – ou até “disparar"" dispositivos externos através de uma saída GPI – em horários programados, assim como chamar uma cena com eventos pré-programado, guardados dentro do MTX.

O EXi8/Exo8 são expansores de entrada/saída para a série MTX/MRX. O EXi8 converte o sinal de microfone/linha analógico em digital e transmite para o MTX via conexão YDIF proprietária da Yamaha. Os pré-amplificadores para o EXi8 podem ser controlados remotamente a partir de um editor MTX/MRX.

O EXo8 também se conecta ao sistema via YDIF e possui 8 canais de conversores DA que convertem a saída digital para sinal analógico de alta qualidade.

Os processadores MTX apresentam o YDIF, um formato de transmissão áudio digital recém-desenvolvido, uma tecnologia exclusiva, com patente Yamaha, que permite a transmissão áudio em 16 canais e a transmissão word clock através de um cabo Ethernet CAT5 padrão. O YDIF pode ser utilizado expandir entrada e saídas a Série MTX, ou para enviar sinal de áudio para os amplificadores de potência da Série XMV, com conexão muito simples, suportando até 30 metros distancia.

Modo de Distribuição

- Um máximo de 16 canais de áudio podem fluir do dispositivo de fluxo superior para o dispositivo de fluxo inferior.

Modo Cascata

- Pode ser usado como barramentos em cascata de 8 canais, especificamente para MTX.

- A comunicação pode se dar entre múltiplos MTX.

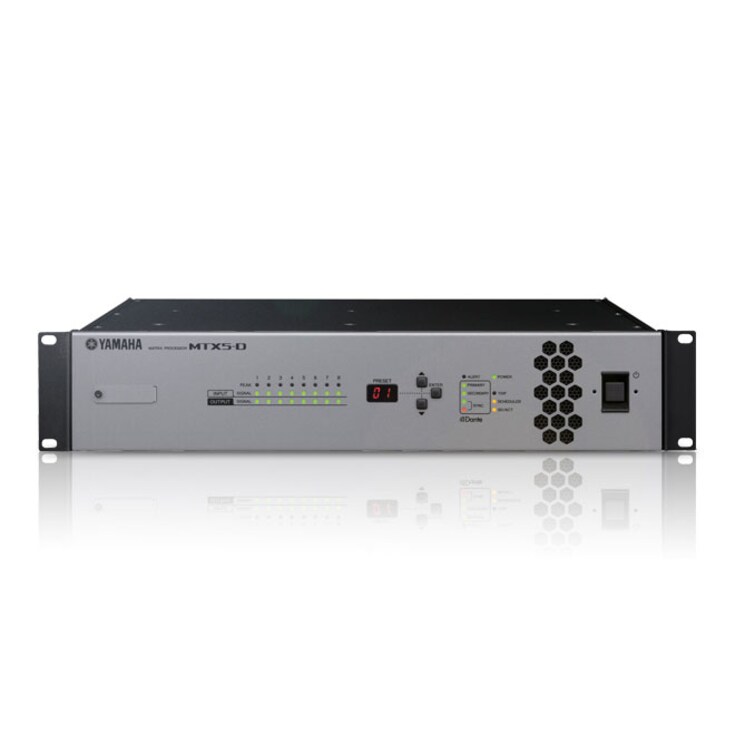

O MTX5-D está equipado com duas portas Dante que permitem que 16 canais de entradas e saídas a 44,1kHZ/48kHz sejam executados em uma rede redundante. Podem ser criados sistemas de rede Dante simples e maiores, com o MTX5-D e os amplificadores XMV-D habilitados para Dante.

O protocolo de áudio de rede Dante da Audinate foi adotado, não apenas em processadores e amplificadores de potência, mas também em muitos outros tipos de equipamentos de áudio digital, como os consoles de mixagem digital Yamaha. Isso o torna a espinha dorsal perfeita para sistemas de áudio em rede maiores, principalmente porque as conexões não estão limitadas a um máximo de 30m como com YDIF, mas podem transportar áudio até 100m através do cabo CAT5e.

Uma rede digital Dante lida com todas as alterações de sistema e controle de dados de áudio e controle. Novos dispositivos podem ser adicionados à rede através de um único cabo CAT5e e configurados rapidamente usando o MTX-MRX Editor. A rede Dante oferece uma flexibilidade superior do sistema, bem como uma grande capacidade de expansão futura.

Ao construir um sistema simples com um pequeno número de dispositivos. Recomenda-se usar a Daisy Chain.

Como Dante pode transferir sinais de controle e áudio com um cabo, não são necessários switches de rede para o modo Daisy Chain.

Em uma rede em estrela, cada dispositivo está conectado a um hub central. O uso de uma chave de rede compatível com o GbE permite que você configure uma rede de grande largura de banda em grande escala.

Se for necessária uma maior adaptação em relação aos inesperados problemas de rede, recomenda-se a utilização de rede redundante.

Dante-enabled model of the MTX5-D signal processor now support the AES67 audio network interconnection standard. This allows connection via AES67 to audio networks such as Ravenna, Q-LAN, or Livewire, increasing the expandability of the system.

Also supported is Dante Device Lock, which prevents a third party from modifying Dante settings. This can increase system security in environments such as concert halls where an outside operator is expected to operate the system or bring in equipment.

A estação de paginação PGM1 e o expansor de paginação PGX1 foram projetados para funcionar especificamente com MRX7-D ou MTX5-D. Eles trabalham usando PoE e se conectam à rede via Dante. Cada PGM1 pode ser expandido com até duas unidades PGX1 e até 4 unidades de PGM1 podem ser conectadas a um único sistema.

ProVisionaire series provide an easy, intuitive way to create original controllers that are ideally configured for the target installation. Multiple design pages are available so that different control panels can be provided for different audio zones and/or users, with presets and parameter settings optimized for each.

No specialized programming skills are required. An intuitive interface makes it easy to create faders for volume control and switches for source selection.

Arrastando e soltando widgets (como faders e botões) na tela, você cria um painel de controle original, ideal e totalmente voltado para os aplicativos e funções necessários para um projeto de instalação. Não é necessário nenhum conhecimento ou experiência em programação. O ProVisionaire Control controla uma ampla gama de equipamentos de PA da Yamaha, além do controlador TD amplificado NEXO NXAMPmk2. Também é compatível com comutadores de vídeo IDK, oferecendo um controle completo e conveniente dos sistemas de áudio e vídeo. Além disso, o Provisionaire Control unifica o monitoramento dos equipamentos de áudio profissional Yamaha, permitindo um gerenciamento detalhado via rede de áudio. O ProVisionaire Control se destaca como uma plataforma unificada, extremamente conveniente e confiável em uma ampla gama de aplicações.

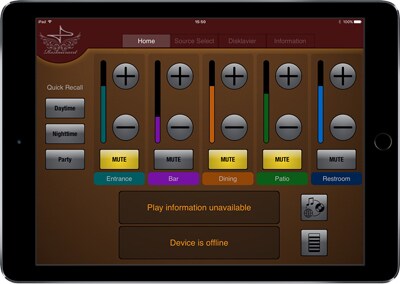

This handy iPad application allows MTX/MRX system control via a Wi-Fi network. A variety of control widgets can be arranged as required to create custom control panel layouts that are ideally configured for individual systems.

*ProVisionaire Touch can be downloaded from Apple’s App Store at no charge.(Apple, iPad are trademarks of Apple Inc., registered in the U.S and other countries. App Store is a service mark of Apple Inc. ).

A single iPad can be used to control a comprehensive range of music sources: CD players, NAS storage, mobile devices, Internet radio, and even piano. In addition Yamaha Blu-ray Disc Players and AV receivers. Switching videos and music sources according to the events at restaurants/banquet halls, collectively controlling the volume adjustment of the microphone and video switching at the conference room, it is possible to provide a smooth management system by using a single iPad.

DCP controllers provide flexible external control of several functions such as preset recall, levels, and SD card playback. The series comprises of three different models that feature various configurations of switches and volume knobs.

The Wireless DCP app for iPhone or Android devices allows you to remote control the MTX/MRX series. Since the Wireless DCP has the same function as the DCP series, you can control the MTX/MRX series via your smart device at any place in the restaurants, banquet halls and so on.

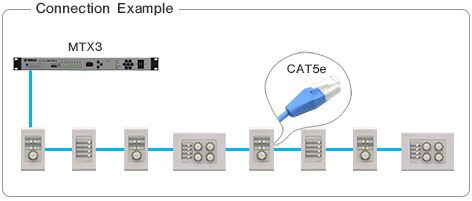

DCP controllers are connected to MTX/MRX series by using a daisy-chain connection up to eight control panels. All three models are available in either US or EU standardized sizes, built to meet the specifications of most regions around the globe.

DCH8 divides the control line from host devices such as the Yamaha MTX/MRX series into up to 8 lines. It allows for a flexible system structure, with a combination of star connections and daisy chain connections as a repeater between the host device and the control panels.

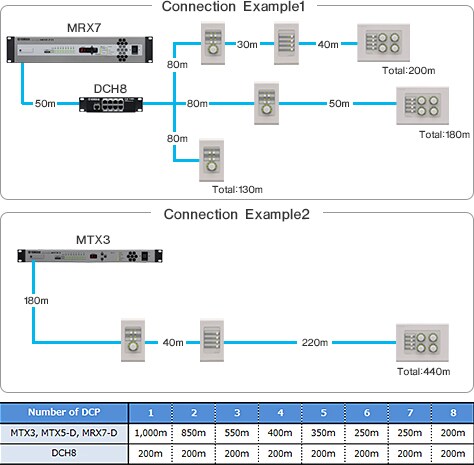

It is possible to connect up to eight units of DCP controller by using daisy chain connections of up to 200m. And, it is possible to extend the connection distance by reducing the number of DCP series that are installed as below. When using 2 or 3 DCP controllers in a commercial space which has a wide floor, a simple daisy chain connection is effective. When using more than 4 DCP controllers in a wide commercial space over more that one floor, a flexible topology (combining Daisy chain and Star connections) can help to extend the "total" cable length by combining a DCP series with DCH8.

The Yamaha MCP1 is an advanced wall-mount control panel for controlling MTX and MRX systems. Its dot-matrix display and universal character support facilitates dynamic labelling in many languages including Japanese, Chinese and Arabic. Up to 36 parameters can be assigned to either the main Home page or any of the six sub pages. Any of these pages can be secured from unauthorized access by using a programmable PIN code. Up to 16 units of MCP1 can be added to an MTX/MRX system.

Central Management of Multiple Sound Systems from a Single PC

MTX-MRX Editor is a software application that is dedicated to the setup and management of sound systems built around the MTX and MRX series signal processors. It can mix audio from microphones, CDs, MP3 and WAV files, deliver different content to multiple zones, set up timer-activated music playback and announcements, and much more. MTX-MRX Editor makes it easy to manage and distribute sound that is optimized for separate areas of a store or facility from a single computer.

Furthermore, in Ver 3.2, for example, in multiple facilities such as amusement parks and shopping malls, it is possible to manage multiple areas separately on multiple subnets for each zone by a single PC.

O software de edição MTX-MRX facilita a configuração do sistema de som seguindo procedimentos de operacionalidade que simulam os procedimentos de uma instalação básica. Um wizard simples de operar permite-lhe organizar os dispositivos a serem utilizados segundo o layout desejado e pode adicionar componentes de processamento sempre que precisar. Os processadores de matriz da série MTX, os expansores de entrada EXi8 e de saída EXo8, os amplificadores de potência da série XMV e os painéis de controlo digitais DCP podem ser adicionados de acordo com as necessidades e escala da aplicação pretendida. O Editor MTX-MRX fornece ferramentas compreensivas e intuitivas para desenhar o seu sistema de som desde as entradas às saídas.

A Feedback Suppressor or FBS, is a function that prevents the unpleasant acoustic feedback that occurs when sound from a speaker is picked up by a mic and reamplified.

MTX features two types of FBS, Fixed and Dynamic. Fixed is ideal for installations where the microphones do not move and where the problem frequencies remain the same. If microphones are constantly moving then Dynamic FBS is more suitable as it can constantly update the settings to eliminate feedback.

AGC (Auto Gain Controller) is a function that automatically compensates the gain according to the input level, keeping a constant output level for an incoming signal whose level is changing. This can be very useful when there are people speaking at different levels or there are background music sources at different levels and there is no technician available to make manual adjustments. The AGC will smooth the output levels making the listener's experience more pleasurable.

1) When no one is talking

When no one is talking, the input level on all microphones is lowered, and the gain levels are set uniformly. At this time, rather than muting each microphone, the gain is distributed between three microphones, so that the total gain remains constant.

2) When one person is talking

When one person speaks, the gain of that microphone instantly rises to 0 dB, and the gain of the other two microphones is lowered. The same thing happens when a different person speaks.

3) When multiple people are speaking

When two people speak simultaneously, the gain level is automatically distributed between the two microphones so that the total gain remains constant, and the gain of the remaining microphone is lowered.

A Priority Ducker is a function used to automatically attenuate a zone's output level by a specified amount when the signal from a separate sound source exceeds its threshold. For example, it could be used to reduce the background music level when important emergency announcements are made so as to maximise intelligability.

An ANC or Ambient Noise Compensator will adjust system gain to compensate for fluctuating background noise levels. A typical example would be at a party when the ambient noise becomes so loud that music or announcements can no longer be heard. The ANC will raise the system volume to compensate.
