"Modelo S" da Série VXS

Linha de Produtos

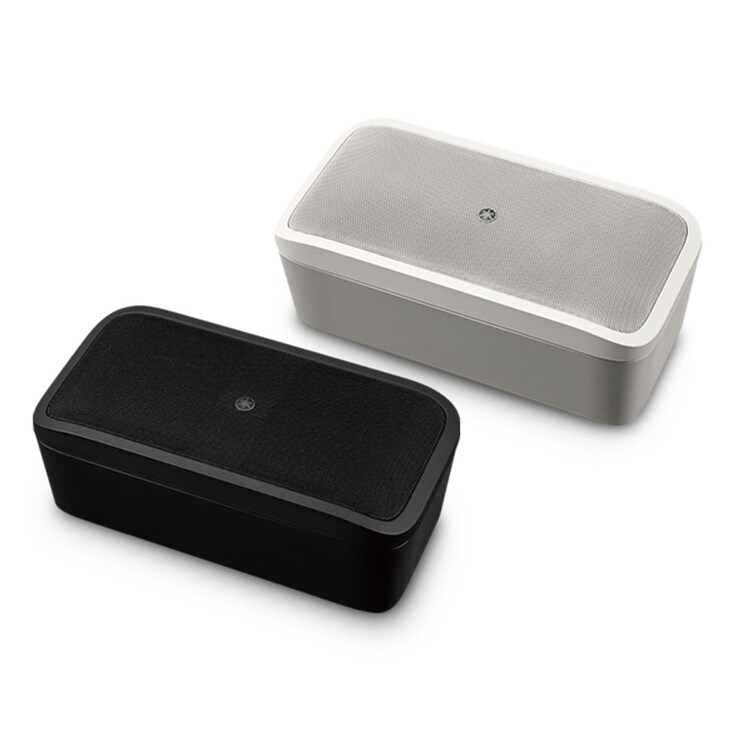

VXS3SB / VXS3SW

Subwoofer dual SR-Bass™ de 3,5" para sistemas de alta e baixa impedância

Subwoofer versátil compatível com sistemas de baixa e alta impedância
Som e tamanho combinados com o VXS1ML de forma ideal
A tecnologia SR-Bass™ oferece graves sólidos em uma unidade compacta
Conectores de satélite para configuração fácil
Hardware dedicado de montagem em parede/teto fornecido
Modelos em preto e branco disponíveis
Gabinetes e grades pintáveis
Alto falantes de satélite recomendados: VXS1ML

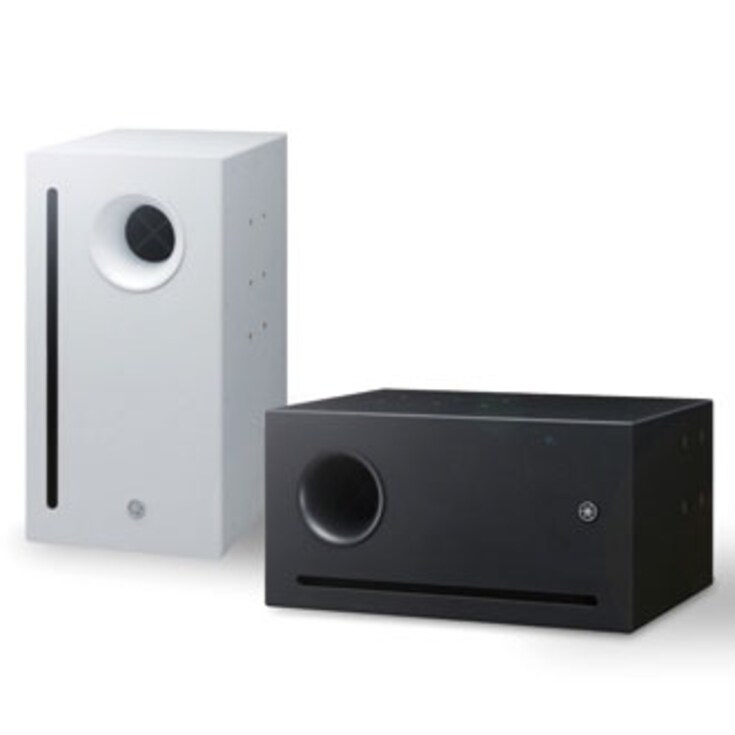

VXS10S / VXS10SWS55

Subwoofer de bobina de 10” Dual Voice.

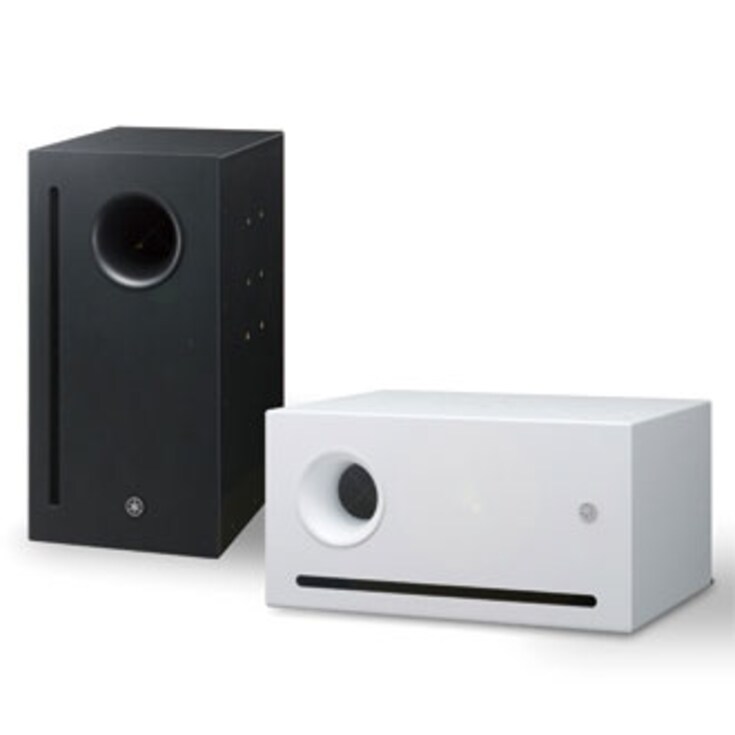

VXS10ST / VXS10STWS55

Subwoofer de Bobina Dual Voice de 10”

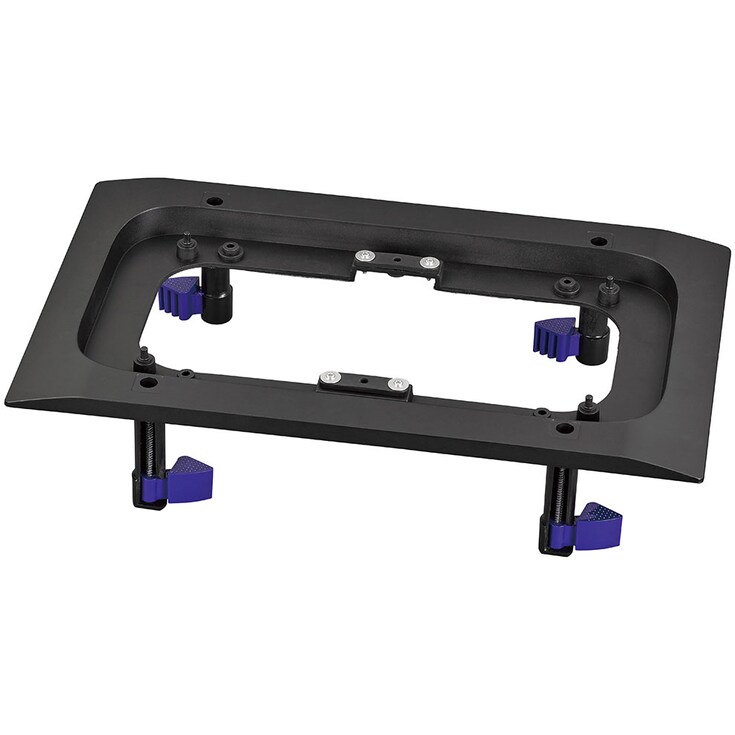

CMA3SB / CMA3SW

Adaptador de montagem no teto para VXS3S.

UB-DXR8Suportes em U para fixação

Os suportes em U facilitam a instalação tanto na horizontal quanto na vertical. (modelos DXR8mkII, DXR8, VXS10S/W, VXS10ST/W)

Recursos

Graves naturalmente amplos dão vida à música

Os subwoofers do modelo “S” da série VXS são combinações ideais para as caixas das séries VXS e VXC, estendendo suavemente a faixa de baixa frequência com excelente qualidade sonora para uma reprodução musical maior e mais realista. Embora não seja maior do que uma caixas compacta de montagem em superfície, o VXS3S oferece reforço sólido e de som natural, enquanto o VXS10S e o VXS10ST disponibilizam ainda mais potência de baixa frequência para situações que exigem autoridade máxima de graves.

Uma Escolha de Modelos para Todas as Necessidades de Baixa Frequência

A resposta de graves exuberante pode melhorar muito a presença musical e o realismo. A Yamaha oferece o VXS3S para uma potência de graves suavemente estendida, e o VXS10S e VXS10ST para aplicações que exigem o impacto máximo dos graves. Escolha o modelo que melhor se adapte ao tamanho do sistema e aos alto falantes de gama completa utilizados.

Métodos de Aprimoramento de Baixa Frequência

Uma série de métodos são usados para melhorar a resposta de baixa frequência nos gabinetes dos alto falantes. Nos designs de reflexos de graves, uma porta sintonizada no gabinete aumenta as baixas frequências que emanam da parte traseira da unidade de alto falante. O VXS10S adota esse método, especializando-se em uma reprodução de baixa frequência mais poderosa. O problema com esta abordagem é que, à medida que o gabinete se torna menor ou mais fino, o tamanho da porta deve ser reduzido de acordo, resultando em maior resistência e, consequentemente, reduzindo o aprimoramento de graves. Os projetos de reflexos de graves nem sempre são adequados para gabinetes compactos.

Os projetos de radiadores passivos evitam o uso de uma porta, e em vez disso aumentam a resposta dos graves com um "cone de zumbido" passivo sintonizado. O método do radiador passivo é mais adequado para gabinetes compactos, mas o cone passivo tende a ser pesado, exigindo alguma forma de suspensão firme e durável que pode comprometer a eficiência. A diretividade do radiador passivo também coloca restrições sobre onde e como o sistema pode ser instalado.

A tecnologia Yamaha SR-Bass™ original empregada no VXS3S suspende um diafragma de quatro lados em apenas um dos lados, usando a ressonância do diafragma para melhorar a saída de baixa frequência do sistema. Não há limitações na forma e materiais utilizados para o diafragma, tornando a tecnologia SR-Bass™ aplicável a uma ampla gama de projetos de alto falante, incluindo modelos compactos.

A Yamaha oferece 2 opções. Isso é, o compacto VXS3S e o poderoso VXS10S. Selecione o melhor modelo para sua aplicação.

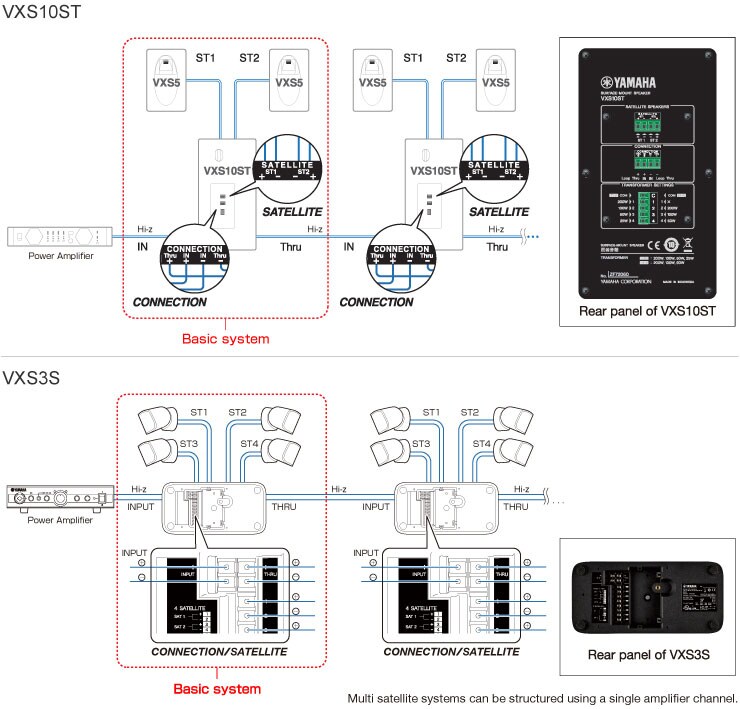

Conectores satélite otimizam o equilíbrio

Os VXS3S e o VXS10S/VXS10ST possuem conectores satélite no painel traseiro, minimizando o número de canais do amplificador necessários para colocar o sistema em funcionamento. E como o VXS3S e o VXS10ST suportam conexões de alta impedância, é possível conectar satélites de baixa impedância enquanto o subwoofer está conectado a um sistema de alta impedância, por exemplo. Um filtro passa-alto integrado é aplicado automaticamente aos alto-falantes satélites, proporcionando um crossover de frequência excepcionalmente suave e natural do subwoofer para os satélites.

Opções de instalação flexíveis

Além do hardware de montagem na parede fornecido, uma variedade de hardware opcional permite que os modelos da série VXS "S" sejam montados de várias maneiras. O VXS10S pode ser colocado no chão ou montado em uma parede ou teto, enquanto o VXS3S permite adicionalmente a montagem embutida no teto.

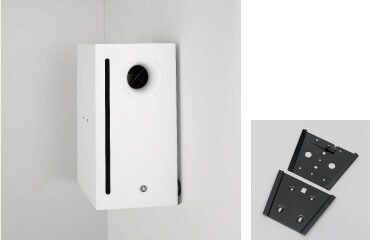

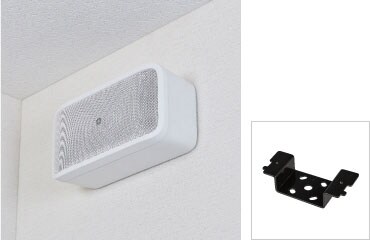

Montagem em superfície (VXS3S)

*Requer suporte e hardware fornecidos.

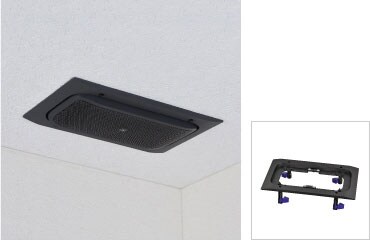

Montagem em teto (VXS3S)

*Requer o suporte CMA3S opcional.

Montagem em teto (VXS10S/VXS10ST)

*Requer suporte e hardware fornecidos.

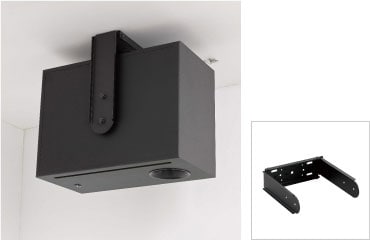

Montagem em teto (VXS10S/VXS10ST)

*Requer o suporte UB-DXR8 opcional.

Sistemas

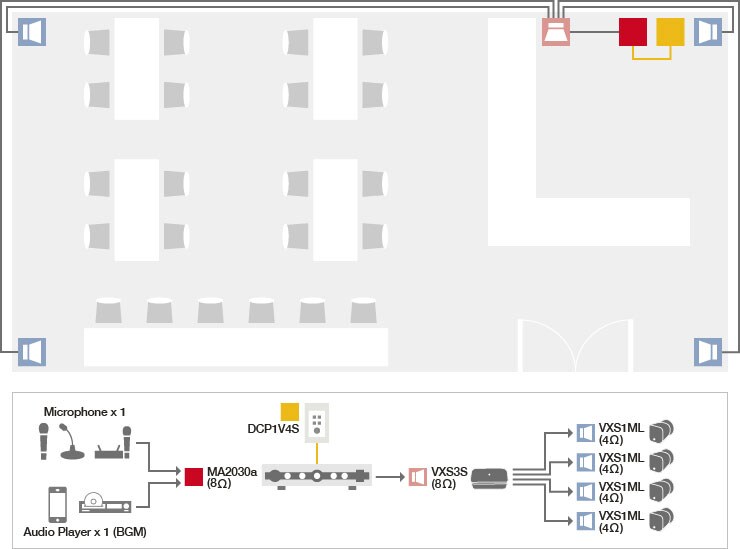

Exemplo de Sistema 1. Café

Os sistemas VXS1ML e VXS3S são ideais para aplicações de BGM, como uma lanchonete onde apenas alguns locutores serão usados para cobrir a área de serviço. A ampla dispersão permite uma cobertura efetiva com um número mínimo de alto falantes. Pode ser instalado facilmente e rapidamente com a conexão via satélite.

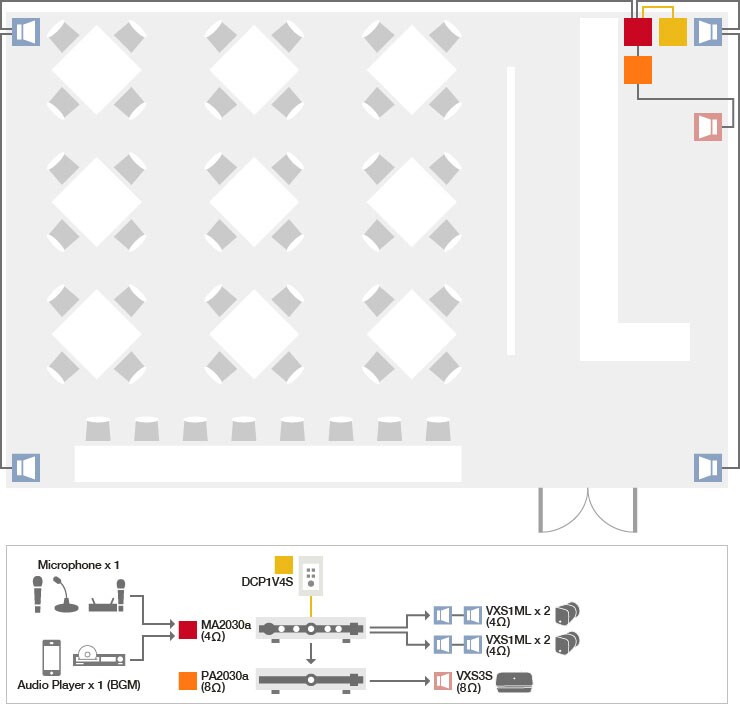

Exemplo de Sistema 2. Café

Este é um sistema flexível que pode controlar a faixa de média e baixa frequência separadamente. Você pode ajustar de forma flexível o equilíbrio de acordo com sua preferência e fonte de som.

Exemplo de Sistema 3. Café

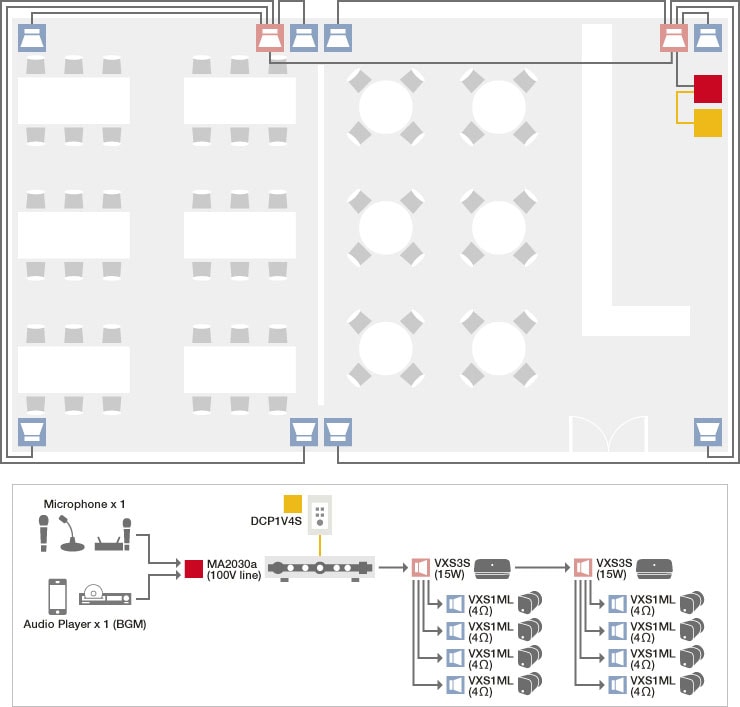

Este é um sistema que conectou o VXS3S com alta impedância e construiu vários satélites. Você pode mudar facilmente o volume desejado alterando o número de saída W ao tocar.

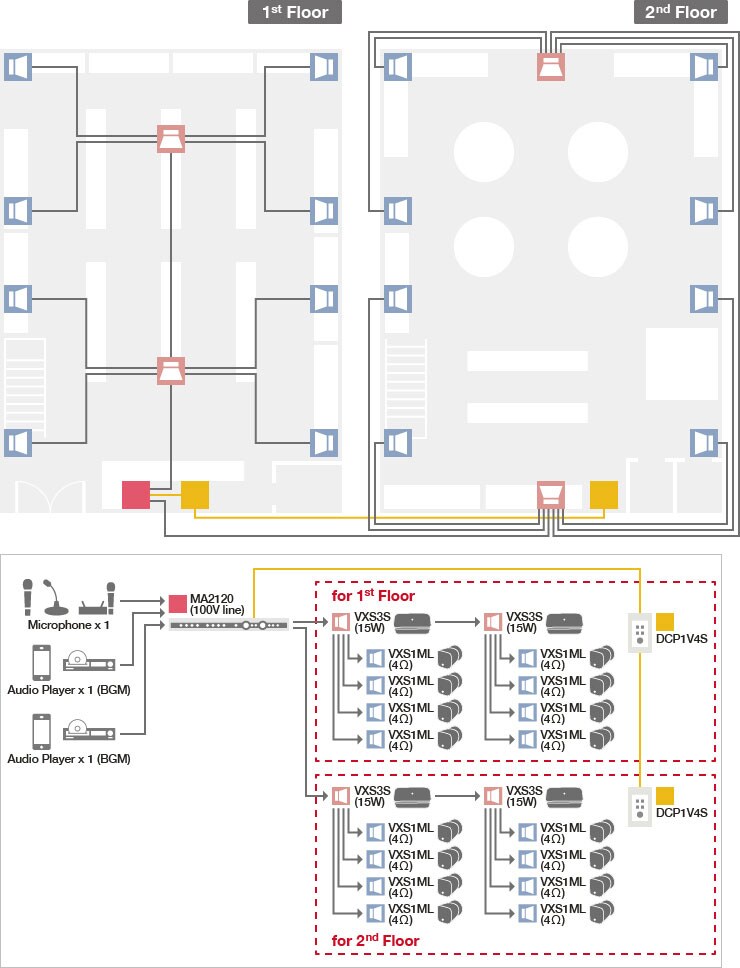

Exemplo de sistema 4: Loja de varejoe

Este é um sistema que conectou o VXS3S com alta impedância e construiu vários satélites. Você pode mudar facilmente o volume desejado alterando o número de saída W ao tocar. O MA2120 pode fornecer diferentes fontes em diferentes volumes na respectiva zona.
