Série CL

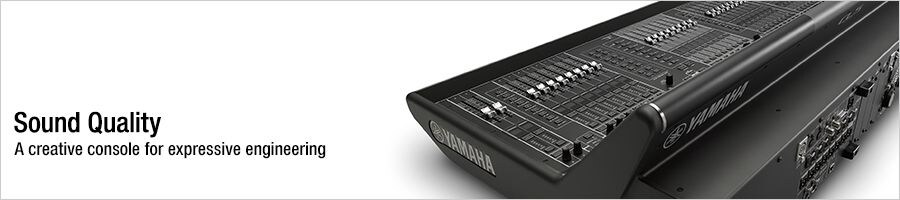

Qualidade sonora

Tal como o nome indica, os «bastidores virtuais» das mesas de mistura da Série CL permitem-lhe combinar os processadores de sinal de que necessita para a sua aplicação num local facilmente acessível, à semelhança do que acontece com os tradicionais bastidores analógicos externos. O novo Bastidor da Série CL, de qualidade superior, consegue acomodar até oito instâncias dos seis efeitos EQ expressivos e de dinâmica previstos, incluindo o equalizador Portico 5033, da Rupert Neve Designs, e o compressor/limitador Portico 5043. A possibilidade de utilizar alguns dos efeitos de estúdio mais reputados nas misturas ao vivo, pode ajudá-lo a produzir uma qualidade sonora sem precedentes, em qualquer tipo de evento.

Criar a Plataforma de Som Natural Ideal

O impacto total da tecnologia áudio digital mais avançada disponível foi aplicado através da Série CL completa, a fim de proporcionar um som natural, capaz de constituir o fundamento perfeito para a imaginação de qualquer artista ou engenheiro. Mas este tipo de qualidade sonora não pode tornar-se realidade apenas através de especificações. As avaliações auditivas e os sucessivos aperfeiçoamentos, em que participam alguns dos «ouvidos» mais fiáveis e das mentes mais respeitadas, constituem uma parte indispensável do processo. As mesas de mistura digitais da Série CL são a prova de que o tempo e o esforço envolvidos foram bem aplicados.

Special Interview: Kenichi Ikeda(Electrical Engineer)

O Som está nos Detalhes

O desafio começa logo a partir da mesa de mistura. Para poder alcançar o nível de qualidade sonora pretendido, há que selecionar e desenhar com o máximo cuidado os componentes individuais, a fonte de alimentação, a ligação à terra, o layout do circuito, a construção mecânica e um número incontável de outros pormenores das fases de entrada iniciais. A avaliação áudio constitui também uma parte importante do processo de desenvolvimento, logo desde esta primeira fase. Substituir um único componente eletrónico poderá alterar o som de uma forma inexplicável e as mais ínfimas variações devem ser notadas e avaliadas como processos de desenvolvimento. Foram também tomadas medidas extremas para maximizar o desempenho da conversão AD e DA, desde a realização de análises espectrais detalhadas do relógio principal AD/DA, até à regulação do sinal do relógio FPGA de routing, para conseguir obter um som musical o mais natural possível. Outra parte crítica de qualquer sistema áudio é a fonte de alimentação. É claro que a potência é um fator importante, mas o tipo dos condensadores utilizados também o é, além de que a ligação à terra deve ser efetuada de modo a assegurar uma impedância o mais baixa possível. O som resultante será uma representação eminentemente natural do sinal de entrada, constituindo uma boa base para o processamento e os efeitos que irão levar até ao som final, esmerado.

Qualidade Prodigiosa e Potencial Criativo

Ao criar um som o melhor possível para os mais diversos eventos e os mais variados requisitos dos artistas, os engenheiros de som têm de aplicar toda a sua experiência e imaginação para tomarem uma série de decisões que envolvem prática e criatividade. A principal ferramenta destes engenheiros de som é a mesa de mistura, que deverá poder reunir todas essas características. É claro que o objetivo final é a qualidade sonora, e esta é apenas uma das áreas em que as mesas de mistura da Série CL atingem a excelência. Dispõem também de alguma da tecnologia mais avançada de circuitos analógicos disponível no mercado, que se alia ao seu caráter sem precedentes para moldar o som consoante as necessidades, sem nunca perder a mais elevada qualidade sonora.

Special Interview: Rupert Neve and Toshifumi Kunimoto

Uma Abordagem Digital à Qualidade Analógica Proclamada

– Portico 5033/5043 Estes aparelhos modelam exemplarmente toda a profundidade sonora e a amplitude do equalizador analógico original e dos módulos de compressor/limitador da empresa Rupert Neve. São não só os dispositivos ideais para acrescentar à sua mistura um som de qualidade de estúdio de primeira categoria, como também são extremamente fáceis de regular, para um efeito final ótimo. Basta introduzir estes extraordinários modelos no trajeto do sinal para que o som tenha uma significativa melhoria. – U67 Um padrão de estúdio, ideal para uma vasta gama de aplicações. Apresenta ainda um botão RATIO «ALL», que simula o efeito de envolver todos os botões de rácio no original. – Opt-2A É um modelo de um dos compressores de estúdio óticos mais utilizados desde os anos de 1960. Distinguido pelas características de compressão e libertação do original, altamente consideradas, estas são recriadas com uma precisão notável. – EQ-1A O clássico equalizador de estúdio que serve de base a este modelo é, ainda hoje, uma exigência altamente apreciada pela resposta musical do seu tubo de vácuo e pelos circuitos EQ do transformador, assim como pelas suas características de acentuação / atenuação. – EQ Dinâmico Um original processador de dinâmica, que aplica compressão/ expansão/ limite na resposta às mudanças de nível detetadas em bandas de frequência específicas. Uma interface com um design adequado faz com que atingir o som ideal seja um processo rápido e fácil.

Revolucionário Mixer Automático Dan Dugan embutido

Pode encontrar uma variedade de características no seu sistema, mas se as mesmas não forem eficazmente integradas num sistema operativo que lhe forneça um acesso rápido perdem o seu valor acrescentado. O design dos faders e controladores da série QL abrange igualmente um cuidado especial dedicado às formas e materiais empregues. A boa visibilidade dos mostradores de nomes de canais, e as suas cores, trazem simplicidade e eficiência à utilização geral do sistema. O interface é uma ligação vital entre a mesa de mistura e o engenheiro por isso merece todo o nosso cuidado e atenção.

Dan Dugan talks about Yamaha QL series Digital Mixing Consoles

Operabilidade

Uma mesa de mistura para reforço do som, verdadeiramente útil, é aquela que consegue acompanhar os requisitos de cinco aplicações sonoras, em mutação rápida e constante. É essencial um funcionamento eficiente e intuitivo. O aclamado conceito Centralogic da Yamaha é o núcleo de uma requintada interface de utilizador, que proporciona um novo nível de eficiência operacional sem precedentes, na Série CL, desde o feedback visual até à forma e sensação dos faders e controlos. As mesas de mistura da Série CL estão também preparadas para controlo remoto, direto e integrado, e para edição offline, via um iPad® da Apple ou através de outro computador. O controlo é familiar e intuitivo, enquanto, ao mesmo tempo, proporciona grande liberdade de ação.

Centralogic no Núcleo de uma Interface Evoluída

A interface de utilizador do Centralogic da Yamaha provou já o seu valor como o ambiente de operação digital disponível mais amigo do utilizador, mesmo para os engenheiros que antes só se sentiam confortáveis a operar mesas de mistura analógicas. Baseada nas raízes do conceito Centralogic, a Série CL leva a operação intuitiva e eficiente a um nível ainda mais alto, proporcionando uma experiência de funcionamento com que os engenheiros irão não só sentir-se imediatamente familiarizados, como também irão ser capazes de desenvolver no futuro.

Special Interview: Masaaki "Mick" Okabayashi(Engineering Manager)

Canal Selecionado – Outro Padrão da Indústria da Yamaha

A visualização do Canal Selecionado permite uma visão abrangente dos diversos controlos e funções disponíveis para o canal que se encontra selecionado. Os controladores físicos correspondentes, do lado esquerdo do visor, são marcados e dispostos da mesma maneira que os comandos no ecrã, para um acesso e operação de confiança. A Série CL inclui diversos aperfeiçoamentos nesta nova interface padrão, que facilitam significativamente a operação.

Canal Selecionado – Outro Padrão da Indústria da Yamaha

A exibição Canal selecionado oferece uma visão abrangente dos muitos controles e funções disponíveis para o canal atualmente selecionado. Os controladores físicos correspondentes à esquerda do visor são rotulados e dispostos da mesma forma que os controles na tela, para acesso seguro e operação. A série CL inclui uma série de refinamentos para esta interface agora padrão para uma facilidade de operação sem precedentes.

Cada Pormenor foi Desenhado para uma Sensação Ótima de Funcionamento

As Teclas Definidas pelo Utilizador, que fazem parte das mesas de mistura digitais da Yamaha, são já um padrão. Os Botões Definidos pelo Utilizador e que fazem parte das mesas de mistura da Série CL irão atingir rapidamente o mesmo estatuto. Praticamente todos os parâmetros variáveis da mesa de mistura podem ser atribuídos aos quatro Botões Definidos pelo Utilizador, para um acesso direto e instantâneo. Uma outra característica de controlo avançada é a seleção do Banco de Faders Personalizados, que permite que os faders de cada secção sejam instantaneamente reordenados, conforme as necessidades.

Special Interview: Masafumi Ito(Product Designer)

Novo Design dos Faders

Não ficou esquecido nenhum detalhe da forma ou da função, mesmo até à forma como a curvatura dos elegantes botões do fader se adaptam confortavelmente aos dedos em qualquer ângulo. Os botões do fader têm até encaixes anti-derrapantes, que proporcionam a fricção ideal para fades suaves e sem deslizes. A visibilidade é também um fator importante, pelo que o rebordo dos botões é moldado de forma a proporcionar uma visão clara da escala do fader, qualquer que seja o ângulo do qual se olha.

Nomes e Cores dos Canais Editáveis

O nome editável de cada canal é automaticamente visualizado acima de cada fader : os nomes curtos aparecem em caracteres de tamanho maior, sendo igualmente mostrados os valores panorâmicos e de fader. Por baixo de cada visor com o nome do canal está uma barra de cor que se ilumina com uma das oito cores selecionadas, e que são iguais às utilizadas no ecrã central de toque, para a identificação do canal de visualização rápida e do grupo. O brilho pode ser regulado para uma visibilidade ótima, quaisquer que sejam as condições de luz ambiente.

Acesso Direto aos Parâmetros de que Necessita

As mesas de mistura da Série CL múltiplas podem partilhar o controlo da mesma unidade de bastidor E/S, permitindo ao sistema uma flexibilidade sem precedentes e uma utilização eficiente dos recursos do sistema. Uma nova função de Compensação de Ganho acrescenta a possibilidade de combinar o espaço da audiência e o controlo do monitor através de uma única rede, para uma integração completa do som digital ao vivo.

Harmonia na Forma e na Função

A forma de varrimento das mesas de mistura CL é não só elegante, como também possibilita a melhor visão possível de todos os controlos e visores, a partir da posição do operador. A continuidade visual desde os faders Centralogic para o visor é perfeita. O apoio da mão é de carvalho genuíno, com um excelente acabamento em ébano, que corresponde à sofisticação visual e tátil do design no seu todo.

Funcionalidades

As mesas de mistura da Série CL proporcionam duas soluções para gravações ao vivo: a prática gravação em 2 pistas diretamente para a memória USB, e a gravação multipista, de alto desempenho, para uma estação de trabalho áudio digital, via Dante™. Quer se trate de um simples carregamento através da rede, de um lançamento comercial, ou apenas de material a ser utilizado para uma verificação virtual do som no dia seguinte, tem em seu poder a capacidade total de gravação de que necessita.

Até Oito Unidades de Bastidor E/S

O Dante™ suporta diretamente configurações de rede em estrela, pelo que podem ser ligadas até oito unidades de bastidor E/S a qualquer mesa de mistura da Série CL e convenientemente colocadas onde sejam mais necessárias. Alguns acertos simples nas regulações dos comutadores DIP é tudo o que é preciso para mudar as redes de ligação em cadeia de acordo com as conveniências.

Easy and flexible system setup with Dante

Gain Compensation: Advanced

Gain Compensation: Practical Applications

Até Oito Unidades de Bastidor E/S

Dante directly supports star network configurations, so up to eight I/O rack units can be connected to any single CL series console and conveniently located wherever they are needed most. A few simple DIP switch settings are all that is required to change to daisy-chain networking as required.

Instalação Simples

A capacidade para instalar rápida e facilmente mesmo sistemas complexos, é outra vantagem das redes Dante™. Na maioria dos casos, os aparelhos da rede são reconhecidos e instalados automaticamente. E desde que as operações de repartição, que requerem geralmente um computador separado, podem ser realizadas diretamente a partir da mesa de mistura CL, que as alterações à instalação inicial decorrem igualmente sem problemas.

Redundância de Confiabilidade

O protocolo Dante™ também facilita a maximização da fiabilidade do sistema. As redes em estrela permitem a utilização de linhas primárias e secundárias redundantes para cada aparelho, para a máxima fiabilidade em aplicações críticas. Com este tipo de instalação, qualquer funcionamento defeituoso de um cabo ou de outro componente da rede não deverá deitar abaixo todo o sistema. O espetáculo tem de continuar.

NXAMP Discovery & Patching

Eis um caso onde o protocolo Dante permite não apenas uma flexibilidade alargada do sistema, como também uma operacionalidade aumentada. As operações de discovery & patching NEXO NXAMP que, habitualmente, requerem um computador com a aplicação de Software Dante Controller, podem agora ser executadas diretamente a partir do ecrã táctil das mesas série CL que tenham instalada a placa de rede NXDT104 Dante. *Necessária a versão de firmware CL 1.5 ou superior.

Integração Total entre o Espaço da Audiência e o Controlo do Monitor

O acesso limitado às funções da mesa de mistura CL pode ser facultado a operadores menos experientes e a prevenção de acidentes assegurada através de múltiplos conjuntos de Teclas de Utilizador, que podem ser memorizados na própria mesa de mistura*, assim como na memória USB. *A ser suportado numa próxima atualização do firmware.

Partilha da Unidade de Bastidor E/S com a Compensação de Ganho

Um inconveniente óbvio de ligar várias mesas de mistura a uma única unidade de bastidor E/S é que os acertos de ganho feitos a partir de uma dessas mesas pode causar alterações inesperadas no ganho, nas outras mesas de mistura. A função de Compensação de Ganho, implementada nas mesas de mistura da Série CL, assegura que quando a fase analógica de ganho é ajustada a partir de uma das mesas de mistura, seja automaticamente aplicada a compensação correspondente na fase digital, de modo a que o nível enviado da unidade de bastidor E/S para as mesmas de mistura CL ligadas se mantenha constante.

Um Bastidor de Qualidade Superior que Traz os Padrões do Estúdio para o Palco Ao Vivo

Tal como o nome indica, os «bastidores virtuais» das mesas de mistura da Série CL permitem-lhe combinar os processadores de sinal de que necessita para a sua aplicação num local facilmente acessível, à semelhança do que acontece com os tradicionais bastidores analógicos externos. O novo Bastidor da Série CL, de qualidade superior, consegue acomodar até oito instâncias dos seis efeitos EQ expressivos e de dinâmica previstos, incluindo o equalizador Portico 5033, da Rupert Neve Designs, e o compressor/limitador Portico 5043. A possibilidade de utilizar alguns dos efeitos de estúdio mais reputados nas misturas ao vivo, pode ajudá-lo a produzir uma qualidade sonora sem precedentes, em qualquer tipo de evento.

Uma Ferramenta Completa para Som Ao Vivo

A qualidade e variedade dos efeitos internos tornaram-se fatores fundamentais na escolha de uma mesa de mistura digital para som ao vivo. Um som de qualidade de estúdio é um must, mas também o é dispor dos processadores adequados para o trabalho em curso. As mesas de mistura da Série CL apresentam bastidores de efeitos virtuais, que se juntam a uma selecção de efeitos, selecionados e desenvolvidos para ir ao encontro das reais necessidades dos profissionais do som ao vivo. Tudo aquilo de que necessita para criar um som perfeitamente apurado para a sua aplicação está aqui.

Um Bastidor de Qualidade Superior que Traz os Padrões do Estúdio para o Palco Ao Vivo

As mesas de mistura CL apresentam ainda um bastidor GEQ que permite que o EQ gráfico seja introduzido nos barramentos de saída, conforme é necessário para a equalização de uma sala, além de outras funções. Podem ser montadas no bastidor até 16 unidades GEQ de 31 bandas, para uso simultâneo, as quais podem ser comutadas individualmente para o modo Flex15GEQ, proprocionando efetivamente dois canais EQ, que permitem o uso simultâneo de 15 bandas. Com um bastidor completo de unidades GEQ, todas elas a funcionarem em modo Flex15GEQ, disporá de um total de 32 canais GEQ para uma capacidade de equalização alargada.

Uma Gama Completa de Periféricos de Valor

A tecnologia VCM oferece uma tonalidade musical requintada dentro da extraordinária gama de Bastidores de Qualidade Superior e Bastidores de Efeitos da Série CL.

Bastidor do Equalizador Gráfico de 32 Canais

As mesas de mistura CL apresentam ainda um bastidor GEQ que permite que o EQ gráfico seja introduzido nos barramentos de saída, conforme é necessário para a equalização de uma sala, além de outras funções. Podem ser montadas no bastidor até 16 unidades GEQ de 31 bandas, para uso simultâneo, as quais podem ser comutadas individualmente para o modo Flex15GEQ, proprocionando efetivamente dois canais EQ, que permitem o uso simultâneo de 15 bandas. Com um bastidor completo de unidades GEQ, todas elas a funcionarem em modo Flex15GEQ, disporá de um total de 32 canais GEQ para uma capacidade de equalização alargada.

Uma Gama Completa de Periféricos de Valor

A tecnologia VCM oferece uma tonalidade musical requintada dentro da extraordinária gama de Bastidores de Qualidade Superior e Bastidores de Efeitos da Série CL.

Rack Premium

Portico 5033/5043: Esses dispositivos modelam puramente a profundidade sonora e amplitude do equalizador analógico e dos módulos de compressor/limiter originais por Rupert Neve. Eles não são apenas ideais para adicionar um som de processador de qualidade de estúdio de primeira classe à sua mixagem, como também são extremamente fáceis de configurar para obter o melhor efeito. A simples inserção desses modelos excepcionais no caminho do sinal pode melhorar o som.

U76: Um padrão de estúdio ideal para uma ampla gama de aplicações. Possui até um botão RATIO "ALL" que simula o efeito de engatar todos os botões de ratio no original.

Opt-2A: Este é um modelo de um dos compressores óticos de estúdio mais utilizados da década de 1960. As características distintivas de compressão e release do sinal original são recriadas com notável precisão.

Opt-2A: Este é um modelo de um dos compressores óticos de estúdio mais utilizados da década de 1960. As características distintivas de compressão e release do sinal original são recriadas com notável precisão.

Dynamic EQ: Este módulo de EQ original detecta variações de nível em bandas de frequência especificadas em tempo real, ajustando dinamicamente o ganho de EQ para fornecer um tipo de compressão, limitação e de-essing. Uma interface refinada contribui para uma operação rápida e fácil.

Buss Comp 369: A equipe do K's Lab criou um modelo preciso de VCM (Virtual Circuitry Modeling) de um compressor de barramento aclamado que é baseado em estúdios de transmissão e gravação em todo o mundo. Como o nome indica, o Buss Comp 369 é ideal para inserir no barramento de mixagem estéreo para aumentar a intensidade, obter níveis mais uniformes e um som geral vivo. É uma excelente escolha para som ao vivo, bem como aplicações de broadcasting.

MBC4 Multiband Compressor: O MBC4 é um compressor multibanda de quatro bandas para o Rack Premium do console, combinando uma interface gráfica refinada com modelagem avançada VCM para altos níveis de operabilidade e desempenho sonoro. A resposta musical de compressores analógicos de alta reputação foi estudada em profundidade e recriada em detalhes no MBC4, proporcionando um processamento de dinâmica flexível, mantendo a integridade e a musicalidade da fonte.

Rack de Efeito

Comp 276: Este modelo é uma combinação de vários compressores analógicos que eram populares nos estúdios de gravação nos anos 70. Qualquer um que esteja familiarizado com os originais reconhecerá o punch e o peso característicos que este dispositivo oferece.

Open Deck: Aqui está um efeito único que modela tanto os circuitos analógicos de decks de cassetes profissionais bem conhecidos quanto as características das fitas usada com eles. Você pode simplesmente escolher um deck que ofereça o som que você precisa ou combinar diferentes plataformas de gravação e reprodução para uma gama de variações úteis.

- Comp 260 O compressor/limitador que serviu como base para este modelo atingiu um grande sucesso no final dos anos 70, destacando-se pela fiabilidade de circuitos de deteção de nível RMS e pelo controlo de nível efetuados pelos VCAs.

- EQ 601 Para um som de EQ analógico suave, este modelo recria uma topologia de circuitos popular dos anos 70.

Duas Maneiras de Gravar ao Vivo

O Dante™ suporta diretamente configurações de rede em estrela, pelo que podem ser ligadas até oito unidades de bastidor E/S a qualquer mesa de mistura da Série CL e convenientemente colocadas onde sejam mais necessárias. Alguns acertos simples nas regulações dos comutadores DIP é tudo o que é preciso para mudar as redes de ligação em cadeia de acordo com as conveniências.

Integração Direta com o Nuendo Live para uma Gravação Multipista Profissional

O aplicativo DAW Nuendo Live foi projetado especificamente para gravação multipista em tempo real, fornecendo controle abrangente e visão geral para o bom funcionamento nas situações mais exigentes ao vivo. Um plug-in de extensão fornece integração perfeita com os recursos do console CL, como nomes de canais, marcadores, controle de transporte e mais

Dante VirtuO aplicativo DAW Nuendo Live foi projetado especificamente para gravação multipista em tempo real, fornecendo controle abrangente e visão geral para o bom funcionamento nas situações mais exigentes ao vivo. Um plug-in de extensão fornece integração perfeita com os recursos do console CL, como nomes de canais, marcadores, controle de transporte e maisal Soundcard : Dante Virtual SoundcardDante Virtual Soundcard software, included with CL consoles and Rio3224-D/Rio1608-D I/O racks, enables direct multitrack recording to a Windows or Mac based DAW without the need for an audio interface between the console and computer. A high-performance DAW application such as Steinberg Nuendo Live can be used to record up to 64 tracks with studio quality and editing capabilities.

Virtual Sound Check : A reprodução do DAW pode ser encaminhada instantaneamente aos canais de entrada do console CL para que as gravações multipista possam ser usadas em verificações de som "virtuais" quando os artistas não estiverem disponíveis. As gravações da apresentação do dia anterior podem ser usadas para a passagem de som no dia seguinte!

Prática Gravação em 2 Pistas para Memória USB

A gravação em 2 pistas, em formato mp3, não podia ser mais fácil. Basta ligar uma memória USB ao conetor USB, no painel frontal da mesa de mistura e começar a gravar. Não é preciso mais nenhum equipamento. É claro que também é possível a reprodução a partir da memória USB, o que faz dela uma prática fonte de BGM ou efeitos sonoros.

Expansível e Adaptável

Três mini-ranhuras para cartões YGDAI nas mesas de mistura CL permitem uma expansão E/S fácil, assim como uma capacidade de processamento adicional. Novas adições à gama dos cartões de expansão incluem um cartão MY8-LAKE, que integra o Processamento Lake, um elemento base no campo do som ao vivo atual, na mesa de mistura, e um cartão Dugan-MY16 que acrescenta o sinal automático de microfone mais avançado e disponibiliza o controlo de ganho.

Nova Liberdade com Controlo Remoto

Graças à aplicação CL StageMix, um simples iPad pode tornar-se num controlo remoto, que pode ser usado para regular e operar as mesas de mistura CL, de qualquer local onde se encontre, desde o palco até à zona de assentos, na audiência. Os painéis das mesas de mistura CL5 e CL3 têm mesmo integrado um local para o iPad, que permitem que este seja utilizado como uma funcionalidade adicional de controlo. Existe também a aplicação CL Editor, para computadores que têm instalados sistemas operativos Windows ou Mac, para operação online alargada e regulação e edição offline. Para além da operação completa de seleção de canais e de visualização no visor, a aplicação CL Editor facilita a gestão de dados em cena, a edição de listas de correções, a edição do nome do canal, e muito mais. É ainda possível utilizar em simultâneo as aplicações CL StageMix e CL Editor.

Smart Looks and Flexible Design for Custom Control Panels

Smart Looks and Flexible Design for Custom Control Panels

No specialized programming skills are required. An intuitive interface makes it easy to create faders for volume control and switches for channel on/off, for example, and position photographs or other graphic elements on the tablet screen as required to create original control panels that are ideally suited to individual applications and users. In addition, ProVisionaire Touch and ProVisionaire Control can control CL/QL/TF series digital mixers, MTX and MRX series processors, XMV series power amplifiers, R series(ADDA) and Tio1608-D I/O rack, and Nexo NXAMPmk2 powered TD controller. It is easy to combine those parameters onto the one screen.

Mais Potência com a Capacidade de Processamento de um Altifalante Lake

O processamento Lake tornou-se um padrão para o processamento dos altifalantes em aplicações de som ao vivo. Uma aliança entre a Yamaha e a Lab.gruppen trouxe o Processamento Lake diretamente para as mesas de mistura da Série CL, através do cartão de expansão MY8-LAKE, que permite modos de 8-in/8-out com Mesa (sistema de equalização), 4-in/12-out com Contour (cruzado), e 4-in/4-out e 2-in/6-out com Mesa & Contour (combinação). Embora inicialmente previsto para o processamento no altifalante, o Mesa EQ assimétrico pode também ser muito útil em fontes de entrada. A aplicação do Controlador Lake, executável num computador compatível, permite a gestão de diversos dispositivos Lake do sistema, enquanto que a excelente compatibilidade com o Smaart® Live contribui para uma regulação eficaz e suave do sistema de altifalante.

Controlo Automático de Ganho para um Máximo de 16 Entradas de Microfone

O cartão de mistura automática MY16 Dugan, desenvolvido em colaboração com a Dan Dugan Sound Design, permite uma referenciação automática e suave do microfone, assim como o controlo de ganho, para um máximo de 16 canais de entrada. Em vez de utilizar portas para abrir e fechar os canais, o sistema Dugan utiliza a partilha de ganho e os fades para mudanças de nível suaves e naturais.

Link em Cascata

Uma interface GPI 5-input/5-output permite que as mesas de mistura CL respondam à entrada de interruptores externos, assim como que transmitam o estado on/off aos dispositivos externos. *Funcionalidade GPI a ser suportada numa próxima atualização do firmware.

Dados de hoje para o show de amanhã

O Yamaha Console File Converter é uma aplicação que permite que os dados sejam compartilhados entre vários consoles de mixagem digital da Yamaha e os consoles da série CL estão incluídos na versão mais recente. Você pode compartilhar dados entre consolas CL, PM5D, M7CL e LS9, portanto, os dados de um show não precisam ser completamente reprogramados do zero para o próximo, mesmo que consoles diferentes sejam usados.

Recursos otimizados para Som ao vivo

Embora existam tantos meios de utilizar uma mesa de mistura como engenheiros de som, as amplas reações da parte dos profissionais de todos os setores possíveis da empresa permitiu fornecer um conjunto de funcionalidades idealmente adaptado às necessidades reais do mundo das exigentes aplicações de som ao vivo.

Memória de até 300 Cenas

Na mesa de mistura podem ser guardadas como «cenas» até 300 memórias completas, que podem ser recordadas instantaneamente, quando necessário. São igualmente disponibilizadas as funções DispRecall Safe, Focus, e Preview*. *Preview deverá ser suportado numa próxima atualização do firmware.

Entrada e Saída Versáteis de Delays

Até 1000 ms de atraso nos canais de entrada facilita compensação de fase que o microfone precisa, enquanto até 1000 ms de atraso nas portas de saída pode ser útil para compensação de distância do alto-falante e ajuste do ambiente.

Amplo EQ e Processamento Dinâmicos

Todos os canais apresentam um EQ paramétrico quadribanda e dois processadores dinâmicos (um processador dinâmico nas saídas). Os processadores incluem um HPF para cada entrada, e um funciona também como um eficiente de-esser, com algoritmos de processamento avançados, que oferece igualmente um modo de passagem de banda.

16 Grupos DCA

16 grupos DCA permitem agrupamento flexível de múltiplos canais de entrada para controle simultâneo.

8 Grupos de Mute

Múltiplos canais podem ser atribuídos a qualquer um dos 8 grupos de Mute para os momentos de mutar ou desmutar, com a nova função Dimmer Level.

16 Chaves Definidas pelo Usuário (User Defined Keys)

Um grande número de funções do console, incluindo Enviar (Send) no Fader, Tap Tempo e Set by Sel podem ser atribuídas a 16 chaves definidas pelo usuário, com acesso instantâneo.

Configurações de Níveis de Usuários

Para prevenção e segurança das configurações personalizadas por cada usuário, a Série QL oferece uma ferramenta de Níveis de usuário, gravadas no próprio console ou na memória USB.

Interface GPI 5-entradas / 5-saídas

Um interface de GPI de 5-inputs/5-outputs permite às mesas de mistura QL responder com inputs a interruptores externos, assim como transmitir o estado de on/off a dispositivos externos.

Ficheiro de Ajuda

Basta tocar no botão de Ajuda no ecrã para aceder ao manual de funcionamento integrado. Uma vez carregada, toda a informação essencial ficará disponível diretamente no visor da mesa de mistura, pelo que não será necessário trazer sempre consigo o manual impresso.
