Série QL

Toda a capacidade de processamento que foi consagrado na Série CL é também encontrada nos consoles da série QL. A maioria desses processadores são baseados na tecnologia Virtual Circuit Modeling (VCM), desenvolvido por ""Dr. K ""(Toshifumi Kunimoto) e sua equipe no"" laboratório de K"", unidade de pesquisa tecnológica digital da Yamaha. A tecnologia VCM apresenta um excelente desempenho e dispositivos de áudio analógico, até nas características dos componentes individuais, tais como resistores e capacitores. Simulações VCM são tão realistas e musicais que até mesmo o lendário Rupert Neve, um mestre que construiu sua reputação no som analógico, tem dado a sua aprovação, e colaborou com o desenvolvimento de versões VCM de sua Portico 5033 e 5043 EQ e Compressor, ambos fornecidos dentro dos consoles da Série QL.

Pode encontrar uma variedade de características no seu sistema, mas se as mesmas não forem eficazmente integradas num sistema operativo que lhe forneça um acesso rápido perdem o seu valor acrescentado. O design dos faders e controladores da série QL abrange igualmente um cuidado especial dedicado às formas e materiais empregues. A boa visibilidade dos mostradores de nomes de canais, e as suas cores, trazem simplicidade e eficiência à utilização geral do sistema. O interface é uma ligação vital entre a mesa de mistura e o engenheiro por isso merece todo o nosso cuidado e atenção.

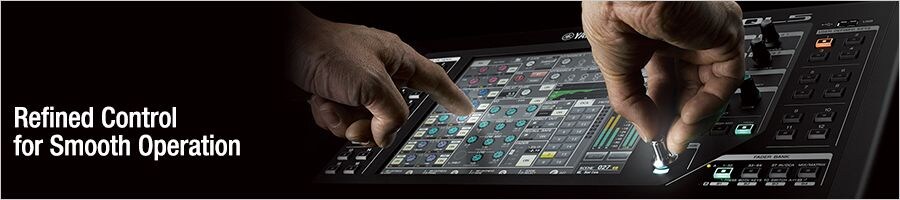

Operação Touch and Turn, introduzida na Série CL, tem sido adotada por engenheiros de som em todos os lugares. A série QL oferece a mesma vantagem operacional: tocar o parâmetro que deseja controlar na tela, em seguida, gire o botão Touch and Turn (que está abaixo e à direita da tela) para ajustar conforme necessário. A cor exibida indica o knob onde as mudanças foram aplicadas para coincidir com o parâmetro selecionado, para confirmação rápida e controle livre de erros. É simples, ágil e muito intuitivo.

O sistema de canais de seleção da Yamaha oferece uma visão compreensiva dos parâmetros de canais disponíveis com capacidade de seleção direta através do seu amplo ecrã de toque. O ecrã é do mesmo tipo do que aquele presente nas mesas de mistura da série CL, permitindo um elevado grau de visibilidade e uma resposta eficiente para uma utilização sem problemas. O controlo manual, através de controladores físicos dedicados, assim como os botões com a tecnologia inovadora ""Touch and Turn"" oferecem um acesso rápido aos parâmetros essenciais das mesas de mistura QL para uma utilização simples e eficiente do sistema.

Intenção sonora do operador é transportada para o console, principalmente através dos faders. Herdando as mesmas características físicas dos faders da Série CL, os faders QL fornecem operação precisa e confortável, independentemente de onde você repousa os dedos sobre o knob. Até mesmo o material dos faders foi selecionado para uma ótima sensação. Os lados dos botões são especialmente esculpidos para permitir que a escala atenuadora sobre o painel seja facilmente visualizada a partir de, praticamente, qualquer ângulo.

"Teclas Definidas pelo Utilizador"" que podem ser configuradas para corresponder aos parâmetros, outra característica tradicional das mesas de mistura digitais da Yamaha, as mesas de mistura da série QL também possuem ""Botões Definidos pelo Utilizador"", configuráveis no ecrã, para uma variedade de parâmetros. A combinação destas duas funcionalidades de definição pode aumentar consideravelmente a velocidade e eficiência de utilização das mesas de mistura.

Todas as entradas analógicas são atribuídas a um Banco de Fader, enquanto outros canais de entrada e saída são acessados por bancos selecionáveis. Quatro bancos de Fader personalizados também são fornecidos, e estes permitem ao usuário configurar qualquer combinação de canais necessários para a máxima eficiência em qualquer aplicação. Configurações personalizadas dos Fader também podem ser armazenadas com as cenas e, quando necessário, podem ser chamadas instantaneamente.

Pequenos mostradores acima de cada fader apresentam o nome do canal assim como a configuração do fader. Existe também uma barra colorida que se ilumina com oito cores diferentes, correspondentes às cores dos canais apresentadas no painel touch principal, para uma fácil identificação visual. As oito cores, mais a cor ""negra"", constituem um total de nove agrupamentos por cores. Estes mostradores, de ótima visibilidade, oferecem uma excelente clareza visual tanto em ambientes luminosos de exteriores, como em ambientes escuros de interiores.

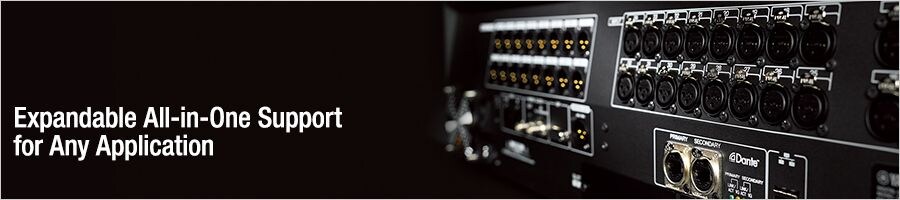

Cada console Série QL oferece extensa capacidade de entrada built-in de produção que pode lidar com uma variedade de aplicações sem a necessidade de caixas de palco ou outro equipamento externo (32 entradas e 16 saídas no QL5 e 16 entradas e 8 saídas no QL1) . Mesmo para diferentes aplicações, tudo que você precisa é um console, e isso significa portabilidade vastamente superior, bem como a configuração rápida.

Tecnologia de sincronização de precisão, alcança baixa latência e jitter, bem como alta precisão de amostra em uma rede que é rápida e simples de configurar. IDs individuais atribuídos a cada dispositivo em uma rede Dante permite a detecção automática de dispositivos, de fácil configuração. Configurações velozes deixam mais tempo para o trabalho mais importante da criação e mixagem.

Cabos e switches podem dar defeito, mas com o apoio da rede Dante para conexões redundantes, um problema na rede não vai mais parar o show. Conexões primárias e secundárias redundantes podem ser configuradas em uma configuração de rede em estrela, para que os problemas em qualquer parte da rede não interrompam o fluxo de sinal ou derrubar toda a rede.

A capacidade de se conectar diretamente das portas de entrada para as portas de saída, sem passar por canais de mixagem, proporciona uma liberdade sem precedentes para o roteamento de sinais entre o analógico, Dante, e minhas entradas e saídas de slots. Por exemplo, um console QL poderia ser utilizado como um dispositivo de I / O para outro console série QL ou CL, ao mesmo tempo em que funciona como um console de monitor. Não só é apenas um console QL necessário para monitorar e utilizar o I / O, mas os ganhos analógicos também podem ser controlados remotamente a partir da QL em FoH ou console CL. Também é possível misturar os sinais analógicos recebidos no console enquanto se transmite para um sistema de gravação multitrack via Dante, por exemplo. As possibilidades são vastas.

Ao compartilhar entradas entre vários consoles, usando rede Dante e funções Port-to-Port, ajustes de ganho feitas a partir de um único console poderiam interferir e danificar o equilíbrio de mixagem de outro. A função de ganho de compensação impede que tais problemas ocorram. Compensação de ganho é automaticamente aplicado na fase digital, de modo que o ganho total enviado para fora através da rede permaneça constante.

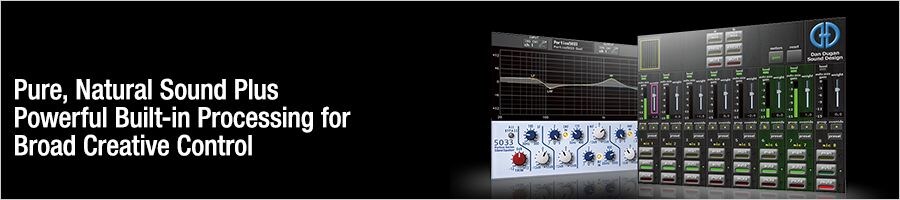

Até 8 processadores VCM, incluindo os processadores de Portico desenvolvidos em colaboração com Rupert Neve, e que são considerados standards na indústria da música a nível mundial, podem ser montados num rack virtual e utilizados para oferecer o tipo de desempenho que anteriormente apenas processadores externos analógicos de topo eram capazes de apresentar.

Portico 5033/5043: Esses dispositivos modelam puramente a profundidade sonora e amplitude do equalizador analógico e dos módulos de compressor/limiter originais por Rupert Neve. Eles não são apenas ideais para adicionar um som de processador de qualidade de estúdio de primeira classe à sua mixagem, como também são extremamente fáceis de configurar para obter o melhor efeito. A simples inserção desses modelos excepcionais no caminho do sinal pode melhorar o som.

Portico 5033/5043: Esses dispositivos modelam puramente a profundidade sonora e amplitude do equalizador analógico e dos módulos de compressor/limiter originais por Rupert Neve. Eles não são apenas ideais para adicionar um som de processador de qualidade de estúdio de primeira classe à sua mixagem, como também são extremamente fáceis de configurar para obter o melhor efeito. A simples inserção desses modelos excepcionais no caminho do sinal pode melhorar o som.

Opt-2A: Este é um modelo de um dos compressores óticos de estúdio mais utilizados da década de 1960. As características distintivas de compressão e release do sinal original são recriadas com notável precisão.

- EQ-1A O equalizador de estúdio clássico em que este modelo é utilizado até hoje e é reconhecido pela resposta musical da sua válvula e de circuitos de EQ do transformador, assim como pelas suas excelentes características de acentuação/atenuação.

Dynamic EQ: Este módulo de EQ original detecta variações de nível em bandas de frequência especificadas em tempo real, ajustando dinamicamente o ganho de EQ para fornecer um tipo de compressão, limitação e de-essing. Uma interface refinada contribui para uma operação rápida e fácil.

Buss Comp 369: A equipe do K's Lab criou um modelo preciso de VCM (Virtual Circuitry Modeling) de um compressor de barramento aclamado que é baseado em estúdios de transmissão e gravação em todo o mundo. Como o nome indica, o Buss Comp 369 é ideal para inserir no barramento de mixagem estéreo para aumentar a intensidade, obter níveis mais uniformes e um som geral vivo. É uma excelente escolha para som ao vivo, bem como aplicações de broadcasting.

MBC4 Multiband Compressor: O MBC4 é um compressor multibanda de quatro bandas para o Rack Premium do console, combinando uma interface gráfica refinada com modelagem avançada VCM para altos níveis de operabilidade e desempenho sonoro. A resposta musical de compressores analógicos de alta reputação foi estudada em profundidade e recriada em detalhes no MBC4, proporcionando um processamento de dinâmica flexível, mantendo a integridade e a musicalidade da fonte.

Até oito dos 46 efeitos de ambientação disponíveis e 8 efeitos de insert disponíveis podem ser montados no rack virtual QL. Essa seleção inclui uma série de processadores de reverberação Yamaha REV-X de ponta para um controle sonoro sofisticado. Qualquer um dos efeitos montados pode ser alterado individualmente para operação de EQ gráfica conforme necessário.

Comp 276: Este modelo é uma combinação de vários compressores analógicos que eram populares nos estúdios de gravação nos anos 70. Qualquer um que esteja familiarizado com os originais reconhecerá o punch e o peso característicos que este dispositivo oferece.

Open Deck: Aqui está um efeito único que modela tanto os circuitos analógicos de decks de cassetes profissionais bem conhecidos quanto as características das fitas usada com eles. Você pode simplesmente escolher um deck que ofereça o som que você precisa ou combinar diferentes plataformas de gravação e reprodução para uma gama de variações úteis.

- Comp 260 O compressor/limitador que serviu como base para este modelo atingiu um grande sucesso no final dos anos 70, destacando-se pela fiabilidade de circuitos de deteção de nível RMS e pelo controlo de nível efetuados pelos VCAs.

- EQ 601 Para um som de EQ analógico suave, este modelo recria uma topologia de circuitos popular dos anos 70.

O rack GEQ é ideal para a inserção de EQ gráfico para a saída e de outros buses. Equalizador gráfico de até 8 de 31 bandas que podem ser montados, e qualquer um deles pode ser comutada para uso como equalizadores dual 15-band ""Flex15GEQ"" que podem controlar quaisquer 15 bandas selecionadas a partir das 31 bandas disponíveis. Com oito slots do rack, que permite um máximo de 16 processadores EQ simultâneos. Unidades Dan Dugan Automixer podem ser inseridas nos canais de entrada através do rack GEQ, fornecendo até 16 canais de automix para aplicações de voz.

Uma unidade flash USB padrão conectado à porta USB do painel frontal serve como mídia para gravação direta 2-track em formato mp3. Não há necessidade de transportar equipamento de gravação externo, e a gravação pode ser entregue ao artista logo que o show termina, por exemplo. Os arquivos de som em MP3, AAC ou WMA salvos na unidade flash a partir de um computador ou de outra fonte pode ser reproduzido também, para conveniencia BGM ou efeitos sonoros sem a necessidade de equipamentos de playback extra.

As mesas de mistura da série QL até tornam mais fácil a gravação ao vivo em multifaixas. Com o software da Placa de Som Virtual Dante torna-se possível transferir áudio diretamente para um computador com sistema operativo Windows ou Mac ligado à rede Dante. Com uma aplicação DAW dedicada a correr no seu computador, como a Steinberg Nuendo Live (vendida separadamente) poderá gravar até 64 faixas simultaneamente. Para além de ser a melhor forma de criar gravações profissionais e de grande qualidade de eventos ao vivo, esta funcionalidade é também perfeita para criar as faixas necessárias para testes de som virtuais.

Vários consoles QL podem ser ligados em cascata através de cartões de I / O, como o MY16-AE para criar sistemas que oferecem alta capacidade de canais exigidos para grandes aplicações. Consoles QL também podem ser conectados a outros consoles digitais da Yamaha, como a série CL para a flexibilidade de um sistema ainda mais amplo.

Processamento Lake se tornou um padrão para o processamento de alto-falante em aplicações de som ao vivo, e pode ser facilmente adicionado a consoles QL através dos slots de cartão MY. A placa de expansão MY8-LAKE, desenvolvido por meio de cooperação técnica entre Yamaha e Lab.gruppen, oferece Mesa EQ, Ideal Graphic EQ, Linear Phase EQ, e outros recursos de processamento que são capazes de alcançar afinação ideal em uma ampla variedade de ambientes, independentemente do tamanho, características acústicas, ou os tipos de alto-falantes usados. Mesa EQ com a sua curva simétrica pode ser inserido em canais de entrada e utilizado para moldar som criativo, assim como o processamento de alto-falante. As possibilidades são infinitas. A aplicação informática do controlador Lake pode ser feita para a gestão central e controle de todos os dispositivos Lake no sistema que funciona bem com ferramentas de medição acústica inteligentes dos Speakers para melhor afinação geral.

Com o app ""QL StageMix"" para iPad, é possível mixar remotamente a partir da posição do público ou do performer (de frente com os monitores de chão, por exemplo). A QL5 ainda inclui suporte para apoiar um iPad no lado esquerdo de seu painel. Há também o ""QL Editor"" para computadores Windows e Mac, permitindo que os parâmetros de console possam ser criados através do computador, dentro ou fora de linha. O Editor da QL é uma ótima maneira de gerenciar os dados da cena e da lista de correções, por exemplo, e capacidade de entrada de teclado pode ser uma vantagem que economiza tempo para digitar os nomes dos canais, etc. QL StageMix e QL editor são grandes atalhos, e eles podem ser usados simultaneamente.

Não requer conhecimentos especializados em programação. A interface intuitiva facilita a criação de faders para controlar os volumes ou de botões para ligar e desligar canais, por exemplo. Também é possível posicionar fotos ou outros elementos gráficos na tela do tablet, conforme necessário, para criar painéis de controle originais, sob medida para cada aplicação e usuário. Além disso, o ProVisionaire Touch e o ProVisionaire Control controlam os mixers digitais das séries CL/QL/TF, os processadores das séries MTX e MRX, os amplificadores das séries PC-D/PC-DI e da série XMV, a série R (ADDA) e o rack Tio1608-D I/O, os alto-falantes da série DZR-D, os subwoofers DXS XLF-D e o controlador TD Nexo NXAMPmk2. Ficou fácil combinar tantos parâmetros em uma só tela.

Uma vez que os dados da mixagem da série QL e CL são compatíveis, os dados criados em qualquer um dos consoles podem ser lidos instantaneamente e utilizados por outro. O tempo e esforço dedicados à criação de dados de mixagem para um trabalho pode ser transferido para outras aplicações. Além disso, o aplicativo conversor de arquivos dos consoles Yamaha fornece compatibilidade com consoles PM5D, M7CL e LS9 também. Todos os dados que você, cuidadosamente trabalhou, podem ser utilizados em situações futuras.

Até 300 cenas podem ser armazenadas nas configurações do console e serem chamadas (recall) instantaneamente sempre que necessário. Pré-visualização da cena também é uma ferramenta oferecida, e as cenas podem ser carregadas individualmente ou salvas em uma unidade flash USB.

Até 1000 ms de atraso nos canais de entrada facilita compensação de fase que o microfone precisa, enquanto até 1000 ms de atraso nas portas de saída pode ser útil para compensação de distância do alto-falante e ajuste do ambiente.

Todos os canais possuem EQ paramétrico de 4 bandas e dois processadores dinâmicos (um processador dinâmico nas saídas). De-esser também pode ser selecionado para utilização do Filtro Band Pass.

16 grupos DCA permitem agrupamento flexível de múltiplos canais de entrada para controle simultâneo.

Múltiplos canais podem ser atribuídos a qualquer um dos 8 grupos de Mute para os momentos de mutar ou desmutar, com a nova função Dimmer Level.

Um grande número de funções do console, incluindo Enviar (Send) no Fader, Tap Tempo e Set by Sel podem ser atribuídas a 12 chaves definidas pelo usuário, com acesso instantâneo.

Para prevenção e segurança das configurações personalizadas por cada usuário, a Série QL oferece uma ferramenta de Níveis de usuário, gravadas no próprio console ou na memória USB.

Um interface de GPI de 5-inputs/5-outputs permite às mesas de mistura QL responder com inputs a interruptores externos, assim como transmitir o estado de on/off a dispositivos externos.
