Série QL

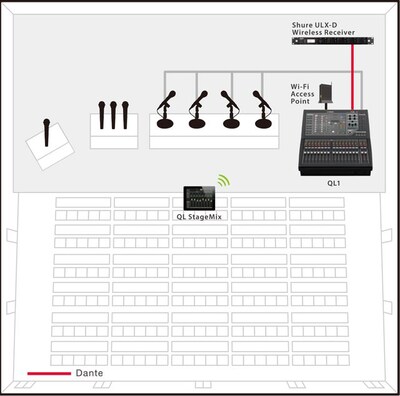

Um Sistema Compacto que faz Mixagem Automática de até 16 Canais de Voz

Um Sistema Compacto que faz Mixagem Automática de até 16 Canais de Voz

Em conferências ou eventos onde o espaço para equipamentos é limitado, um console QL pode ser uma grande vantagem. O Dan Dugan Automixer nativo pode fornecer automaticamente uma mixagem ideal de até 16 canais de voz. Os eventos podem ser gravados diretamente e o BGM pré-gravado pode ser reproduzido a partir de uma unidade flash USB. O aplicativo StageMix pode fornecer capacidade de controle remoto para uma maior eficiência e conveniência.

Um Sistema ao Vivo Simples com Racks de I/O em Cascata

Um Sistema ao Vivo Simples com Racks de I/O em Cascata

Este é um exemplo de um sistema ao vivo simples que faz uso da rede Dante As unidades de rack I/O da série R do lado do palco estão conectadas ao console QL de PA através de cabos de rede Um sistema de monitor pessoal Aviom também pode ser conectado à rede Dante através de um distribuidor Aviom D800-Dante. Esta configuração permite até mesmo a gravação multipista para um computador através da rede Dante.

Console QL para Monitoramento de Mixagem e HQ em uma Rede em Topologia Estrela Confiável

Console QL para Monitoramento de Mixagem e HQ em uma Rede em Topologia Estrela Confiável

Neste sistema de som ao vivo compacto, mas eficiente, um console da série CL está na FoH, enquanto um console QL do lado do palco funciona como um console de monitor e também como um I/O rack graças à sua capacidade Port to Port. A função de compensação de ganho significa que o aumento do pré-amplificador pode ser controlado com segurança de qualquer console sem interferência. Para obter a máxima confiabilidade do sistema, uma configuração de rede em estrela com switches de rede é usada para redundância, de modo que um problema em uma parte da rede não interrompa o fluxo geral do sinal, a gravação ao vivo em vários computadores também é possível.

Um RMio64-D é usado para fornecer um feed MADI para uma Unidade Móvel.

Um RMio64-D é usado para fornecer um feed MADI para uma Unidade Móvel.

O sistema de som ao vivo inclui um console CL na FoH e um console QL ao lado do palco. Além de fornecer a mixagem de monitoramento, o recurso Port to Port do console QL do lado do palco permite que ele funcione como um I/O rack com capacidades comparáveis a uma unidade da série R, reduzindo assim o tamanho geral e a complexidade do sistema.

O RMio64-D converte o sinal Dante do sistema para MADI para transmissão para a UM fora do local. A conversão da taxa de amostragem incorporada no RMio64-D resolve efetivamente os problemas de sincronização de word clock.

Um console CL ou QL versão 3.0 ou acima em um sistema de monitoramento surround

Um console CL ou QL versão 3.0 ou acima em um sistema de monitoramento surround

As conexões para os monitores surround e ao cue dedicado são feitas através dos conectores OMNI OUT do console ou a partir de um slot de expansão Mini-YGDAI.

As fontes surround externas podem ser enviadas ao console através de um slot de expansão Mini-YGDAI para que as fontes possam ser trocadas e monitoradas através do console. Os sinais surround também podem ser enviados a um medidor surround externo através de um slot Mini-YGDAI.
