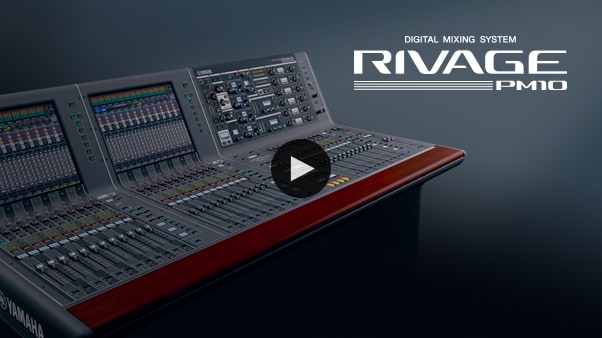

Série RIVAGE PM

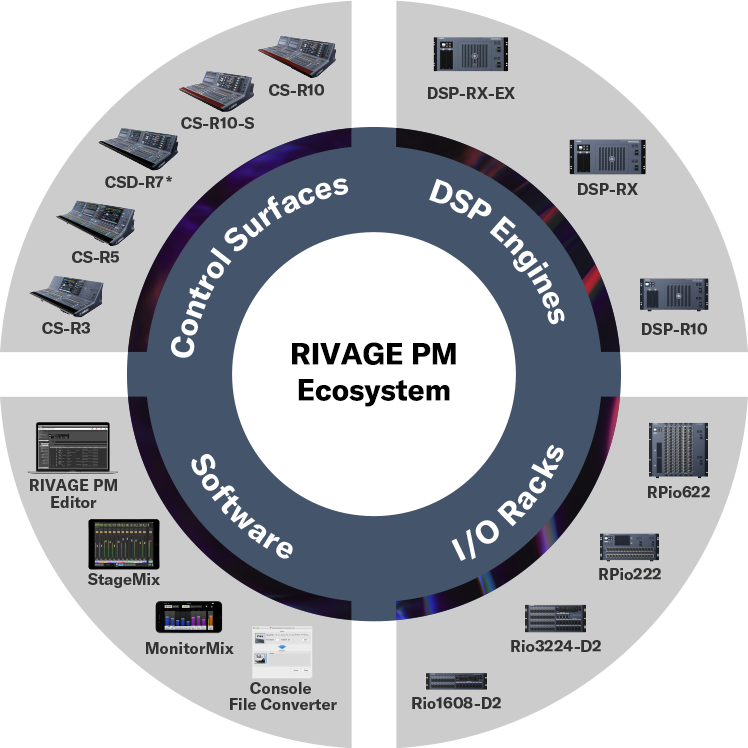

O circuito de entrada e o processamento são essenciais para atingir uma qualidade sonora de alto nível. Na cadeia de sinal, a saída também tem papel importante na manutenção dessa qualidade. A Yamaha oferece dois tipos de unidades de rack de E/S de alto desempenho para entrada e saída do sistema RIVAGE PM, cada uma oferecendo compatibilidade com uma rede de áudio diferente.

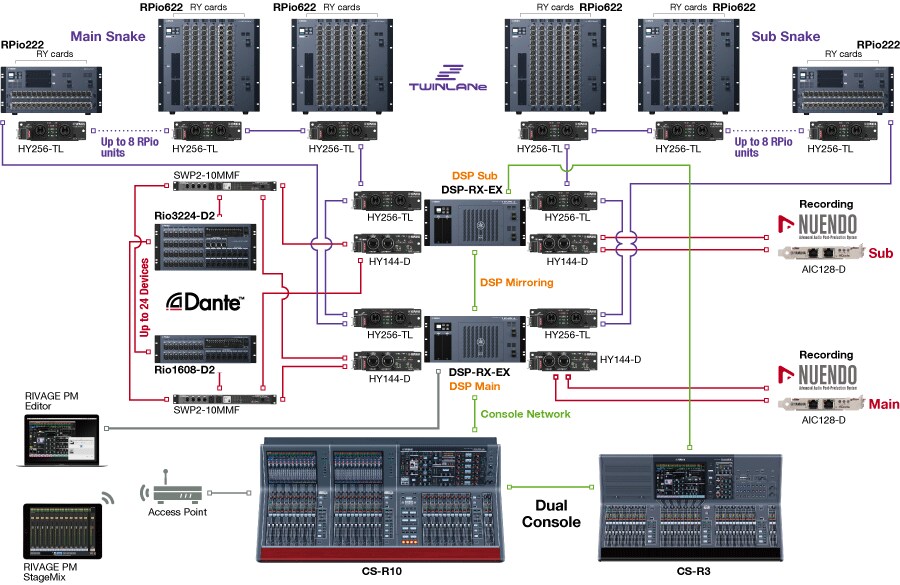

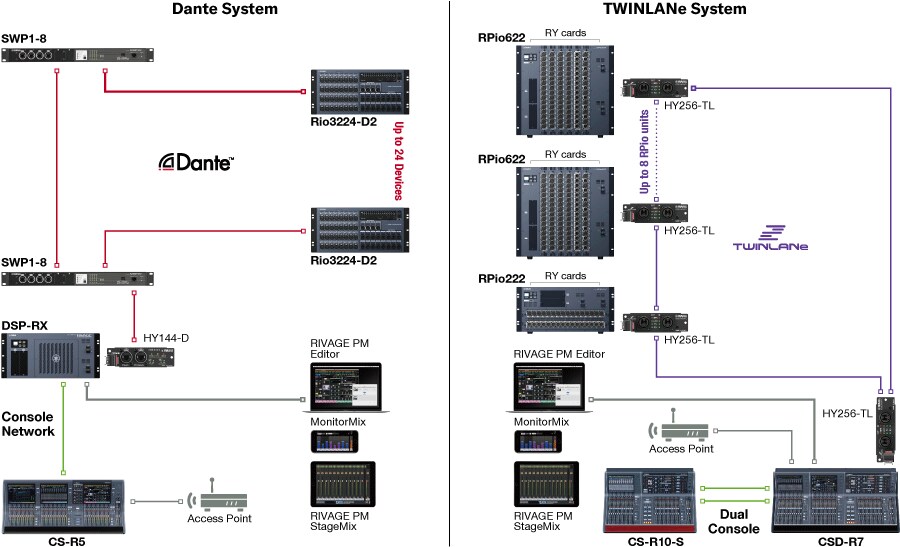

Uma dessas redes é a TWINLANe, capaz de transportar até 400 canais de áudio via cabo óptico. Os racks de E/S RPio622 e RPio222 são aparelhos TWINLANe, assim como as placas de interface de áudio HY256-TL e HY256-TL-SMF. Os racks de E/S RPio622 e RPio222 incluem pré-amplificadores de microfone híbridos com estágios de entrada analógica de alto desempenho, além de seções digitais avançadas que incluem emulações precisas do transformador Rupert Neve Designs e circuitos de processamento SILK.

A compatibilidade com a rede Audinate Dante, recurso padrão em muitos outros consoles Yamaha e produtos de áudio profissionais, também está disponível. Os Racks de E/S Rio3224-D2 e Rio1608-D2 e a placa de interface de áudio HY144-D já vêm prontos para o Dante e podem ser combinados para oferecer uma entrada de som natural com qualquer sistema da série RIVAGE PM. Qualquer solução de rede captura o som criado no palco, sem coloração e com todas as nuances intactas. Com isso, o engenheiro pode usar os recursos criativos da série RIVAGE PM para atingir a plateia com o máximo impacto.

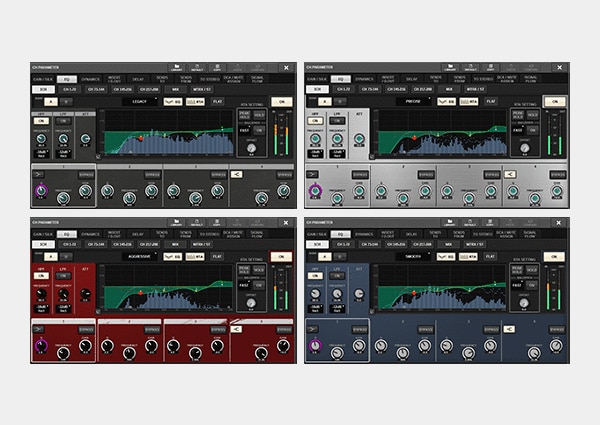

O EQ e a dinâmica do canal RIVAGE PM também foram significativamente atualizados e ajustados de acordo com as inovações na seção de entrada. Os canais de entrada apresentam EQ paramétrico completo de 4 bandas; já os canais de saída vêm com EQ paramétrico completo de 8 bandas, com 4 tipos de algoritmo que incluem variações recém-desenvolvidas. Com o algoritmo “Precisa”, ficou mais fácil direcionar e controlar pontos específicos de EQ; o algoritmo “Aggressive” serve para uma resposta mais musical; e o algoritmo “Smooth” oferece controle suave e natural. Há também um algoritmo “Legacy”, que dá a sensação e a resposta familiares dos equalizadores dos consoles digitais Yamaha, como PM1D e PM5D, referências no setor. O algoritmo “Precise” inclui parâmetros Q nos filtros de shelving altos e baixos; assim, o overshoot do filtro é controlado de forma flexível para aumentar o impacto musical. Há dois estágios de dinâmica, cada um funcionando como gate, além de dois tipos de compressor, ducker ou de-esser conforme necessário. Os dois tipos de compressores são “Legacy Comp”, herdando as características dos compressores padrão dos consoles digitais Yamaha; e “Comp260”, um belo modelo VCM de um famoso comp/limitador analógico de meados dos anos 70. Esse último modela, com precisão, as características do circuito VCA e do detector de nível RMS usados no aparelho original, com o efeito de cada parâmetro ajustado para de forma ideal nas aplicações de som ao vivo. Também vêm presets que recriam as configurações fixas originais desse clássico comp/limitador, para conveniência em situações que exigem o som original.

Um elemento crucial na interface do RIVAGE PM é o conceito Yamaha Selected Channel. Referência no setor, ele dá acesso direto aos parâmetros de qualquer canal selecionado pela tecla SEL. A seção Selected Channel dá acesso direto e rápido a todos os parâmetros do canal. Codificadores, botões e indicadores aparecem num layout abrangente, que aproveita todo o espaço disponível no painel, para uma operação confortável em qualquer ambiente ou situação de mixagem. As superfícies de controle da série RIVAGE PM apresentam três grupos de 12 faders aos quais os canais podem ser atribuídos conforme necessário. Dependendo do console, alguns grupos ou todos os faders funcionam com grandes telas sensíveis ao toque no painel superior, como uma versão evoluída do ambiente operacional Centralogic. As faixas do canal são virtuais ficam na vertical, integradas nas telas de painel de toque, para controle lúcido e lógico. Além de permitir que os canais sejam convenientemente gerenciados em 12 grupos, essa configuração também facilita a operação por duas pessoas, com diferentes operadores lidando com grupos separados.

Configurar os envios é parte importante de praticamente qualquer fluxo de trabalho de mixagem ao vivo. Além da familiar função Sends on Fader, os níveis de envio podem ser controlados pelos botões Send/User Defined. Os níveis de envio aparecem nos painéis, onde também podem ser ajustados via controle de toque. Essa ampla gama de opções de controle aumenta bastante a conveniência e a versatilidade na hora de configurar e ajustar os envios.

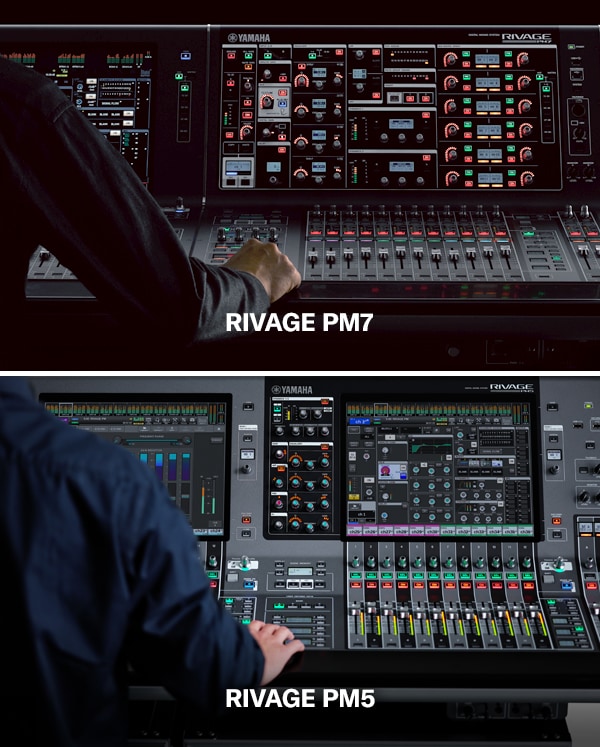

O console RIVAGE PM é projetado com painel de toque e seção Selected Channel num painel superior em relevo, que oferece ótima visibilidade ao engenheiro, bem como fácil acesso a todos os controles. Esse design evoluído de console também aproxima os artistas no palco graças às linhas de visão aprimoradas, que dão ao engenheiro uma visão mais ampla e abrangente do evento.

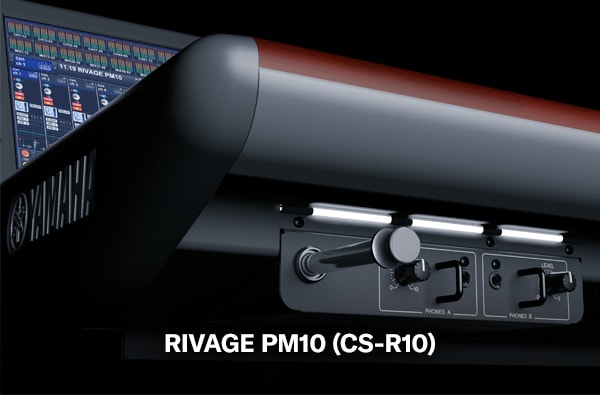

A flexibilidade no monitoramento é importante nos consoles de som ao vivo, que precisam se adaptar a uma ampla variedade de aplicações. O RIVAGE PM10 e o PM7 vêm com duas saídas monitor/cue, com até oito combinações de fontes de monitor que podem ser memorizadas e selecionadas conforme necessário. Além do controle independente dos níveis de saída, estão disponíveis delays exclusivos e equalização paramétrica de 8 bandas especificamente para o uso do monitor. É possível até inserir plug-ins imediatamente antes do estágio de EQ. Todos esses recursos dão a flexibilidade necessária para criar as configurações ideais no monitor em praticamente qualquer situação.

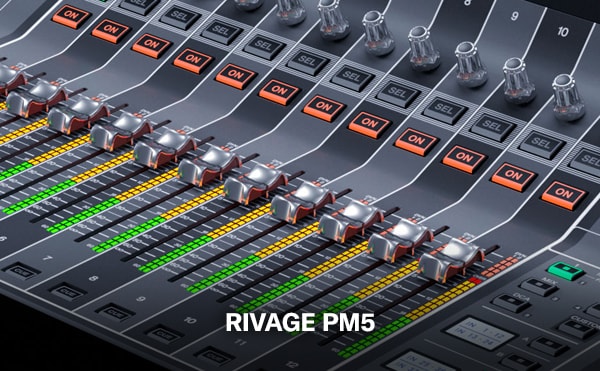

Os medidores associados a cada fader também dão um feedback visual claro. Os medidores de fader mostram os níveis mono ou estéreo, ou ainda a redução de ganho quando você fica de olho na dinâmica do canal. Os medidores de fader contribuem para um controle preciso e suave, dando feedback direto de como a operação do fader afeta o sinal.

Permitindo que os usuários criem uma ampla variedade de ações acionadas por pressionamentos de teclas, operações de fader, mensagens MIDI e muito mais, proporciona aos engenheiros de áudio a capacidade de programar eventos que se adaptem à sua situação e ao seu fluxo de trabalho específicos. Uma grande variedade de funções pode ser programada, com combinações de ações executadas por um acionador.

Inove seu fluxo de trabalho com o Genius.lab.

A Macro Library, a variedade de predefinições de macro, ajuda você a começar com o Ginius.lab.

O AFC Image é um sistema de som imersivo da Yamaha que dá aos usuários total controle sobre a imagem do som em um determinado espaço. O AFC Image é perfeito na criação de conteúdo para teatro, ópera, concerto, instalação, evento e outras aplicações. O controle com consoles RIVAGE PM traz o design flexível dos sistemas de som imersivos e a criação de fluxos de trabalho simplificados e eficientes.

Com o firmware V5.0 ou posterior, os consoles RIVAGE PM aceitam o controle e o monitoramento dos principais receptores sem fio mercado, dando ainda mais liberdade para você operar sistemas de som construídos em torno de um produto da série RIVAGE PM.

Aparelho compatível

- Sennheiser: EM 6000

- Shure: AD4D/Q, AXT400, QLXD4, ULXD4/D/Q

- Sony: DWR-R03D

O filtro de Overlay melhora notavelmente a utilidade da memória de cena do console. Ele pode se “sobrepor” à mixagem para aplicar deslocamentos aos níveis de fader e níveis de envio de mixagem/matriz independentemente do recall da cena. Isso é útil quando ocorre, por exemplo, uma mudança não planejada do artista, facilitando um ajuste de nível relativo temporário que pode voltar instantaneamente ao nível original. O filtro de Overlay mostra seu valor em situações que exigem uma mudança repentina, além da capacidade de reverter facilmente para as configurações originais.

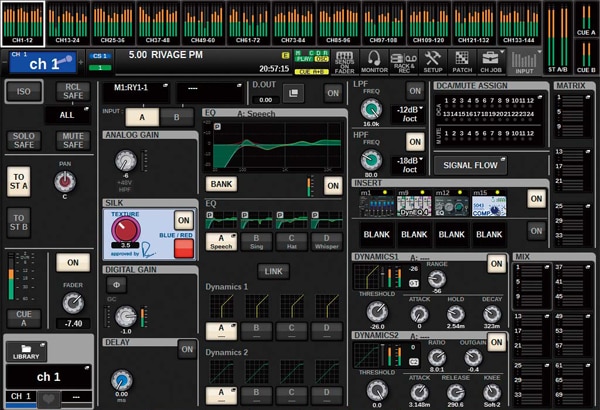

O Modo Teatro facilita as mudanças de cenário e de figurino, com quatro bancos que podem ser usados para armazenar diferentes configurações de EQ e de dinâmica para cada artista. No Modo Teatro, em vez de armazenar as configurações de EQ e de dinâmica nas “cenas” do console, apenas o número do banco é armazenado. Assim, os ajustes feitos são aplicados em todas as cenas que usarem o mesmo banco.

Pode ser usado, por exemplo, quando vários atores são escalados para o mesmo papel ou quando se usa um substituto, permitindo mudanças mais rápidas e mais flexíveis na mixagem para acomodar diferentes elencos.

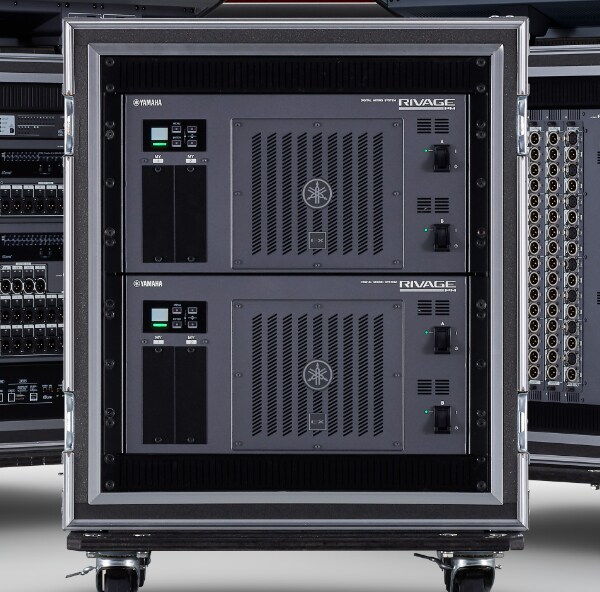

No espelhamento DSP, dois mecanismos DSP-RX ou DSP-RX-EX são usados como redundância à prova de falhas nos sistemas RIVAGE PM10, PM5, e PM3* Se ocorrer um problema no mecanismo DSP principal, o segundo mecanismo DSP assume sem interromper o programa.

* O RIVAGE PM7 tem processamento DSP integrado e não aceita espelhamento DSP.

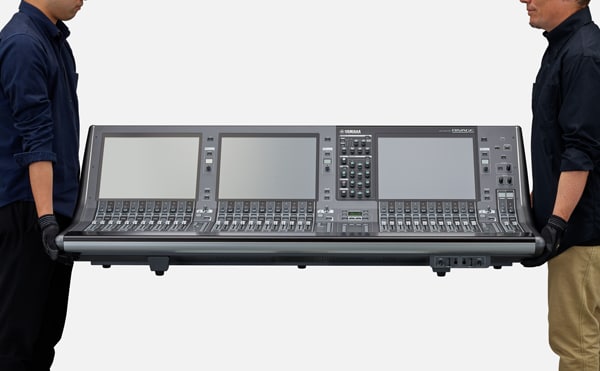

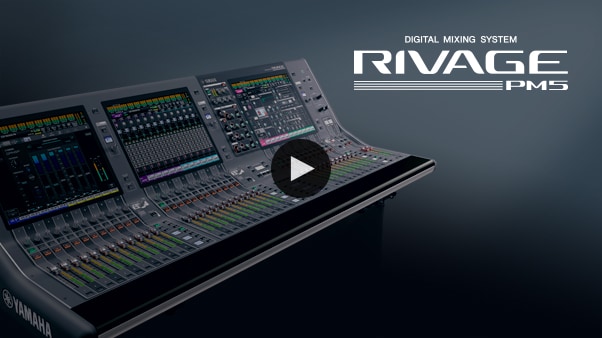

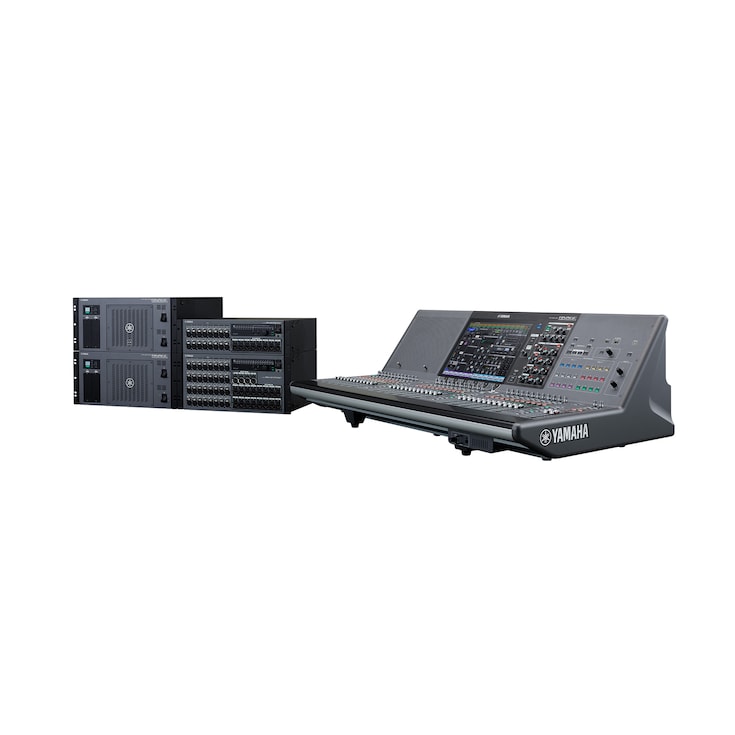

Mesmo oferecendo um excelente desempenho e vários recursos, além da interface confortável e espaçosa, o RIVAGE PM5/3 pesa muito pouco. Com apenas 42 kg (CS-R5) / 38 kg (CS-R3), ele é transportado e posicionado facilmente por apenas duas pessoas. Essa impressionante redução de peso foi alcançada graças ao design mecânico de última geração e do uso de um material leve, mas extremamente durável.

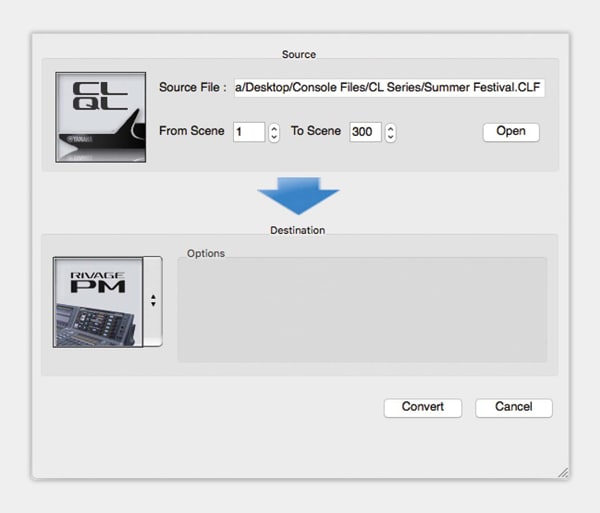

Com a aplicação Yamaha Console File Converter, os dados são compartilhados entre vários consoles de mixagem digital Yamaha. O usuário compartilha dados entre as séries RIVAGE PM, série CL/QL, consoles PM5D, M7CL e LS9; assim, os dados de um show não precisam ser totalmente reprogramados do zero no próximo, mesmo se outro console for usado.

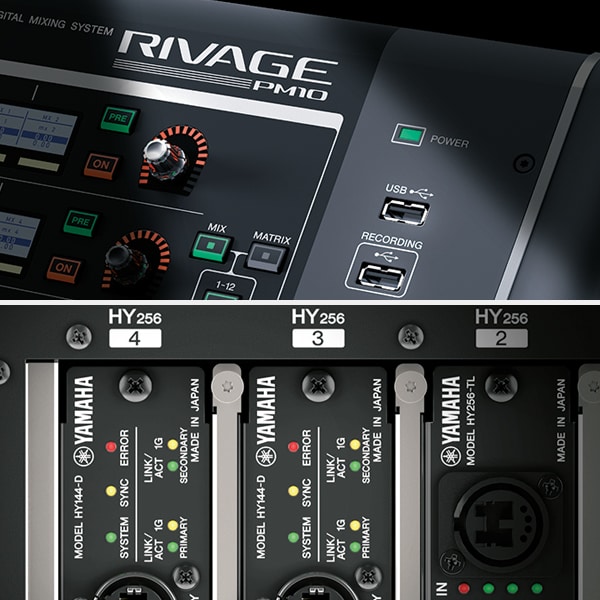

A gravação ao vivo com qualidade profissional está virando um recurso essencial nos consoles para som ao vivo. Além da conveniente gravação de 2 trilhas em unidade flash USB, a série RIVAGE PM faz gravação de várias trilhas via rede de áudio Dante, para atender à mais ampla gama possível dos mais exigentes requisitos de gravação.

A função de gravador da unidade flash USB de 2 trilhas grava diretamente a saída do bus STEREO ou MIX para a unidade flash. Música de fundo ou efeitos sonoros gravados na unidade flash também podem ser atribuídos a qualquer canal de entrada para reprodução. A conversão da taxa de amostragem é fornecida na entrada e na saída, de forma que a função do gravador pode ser usada sem considerar a taxa de amostragem do sistema. Os dados podem ser gravados ou reproduzidos em arquivos WAV ou MP3 conforme necessário.

As gravações multipistas podem ser feitas em DAW de computador via rede de áudio Dante. É possível a gravação em alta resolução de até 128 canais (entrada e saída) a 96 kHz se o computador tiver placa DANTE ACCELERATOR PCIe (AIC128-D). Com a placa de som Dante Virtual, a contagem máxima de entrada/saída é 64.

Gravações multipistas de ensaios feitos dessa forma podem ser usadas como “passagem de som virtual” quando os artistas não estão disponíveis. O patch de entrada de todos os canais necessários pode ser trocado em uma só operação na gravação e na passagem de som virtual. A reprodução do gravador e a entrada do som do palco podem ser combinadas sem problemas quando necessário.

Além disso, as versões de firmware V5.0 e posteriores aceitam a extensão do console Yamaha para copiar o nome e a cor do canal para o Nuendo Live e para operar, no console, os controles e marcadores de transporte, oferecendo a conexão perfeita entre os consoles RIVAGE PM Series e o Nuendo Live.
