Switcher L3 padrão e Switcher L2 inteligente com porta de 10 Gigabit/Multi-Gigabit para atender flexivelmente às diversas necessidades das grandes redes.
Linha de Produtos

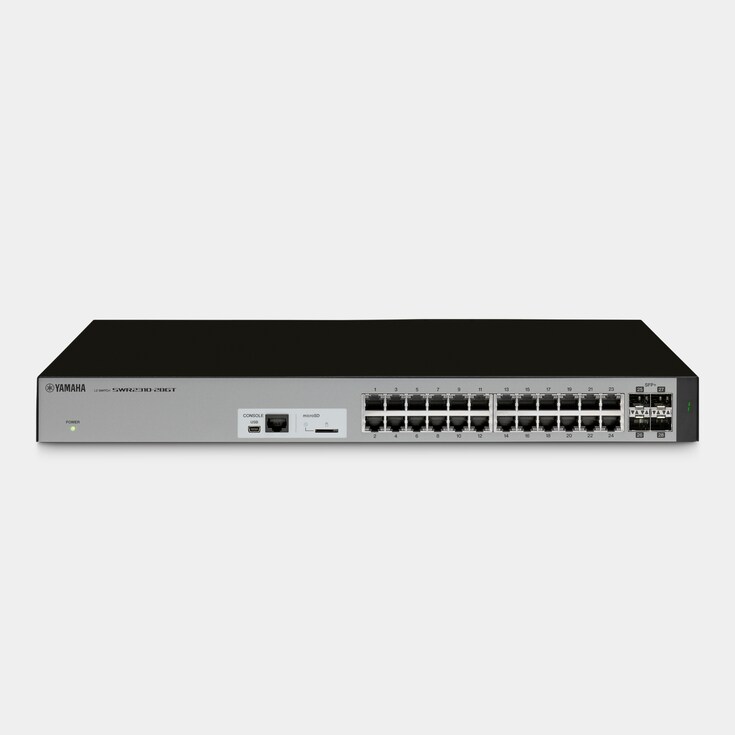

SWR2310-28GT
SWITCH L2
Switch RJ45 inteligente L2 com 28 portas
- Portas disponíveis: 24 portas LAN e 4 slots SFP+
- Servidor RADIUS integrado para gerenciamento avançado de segurança
- Compatível com o Yamaha LAN Monitor

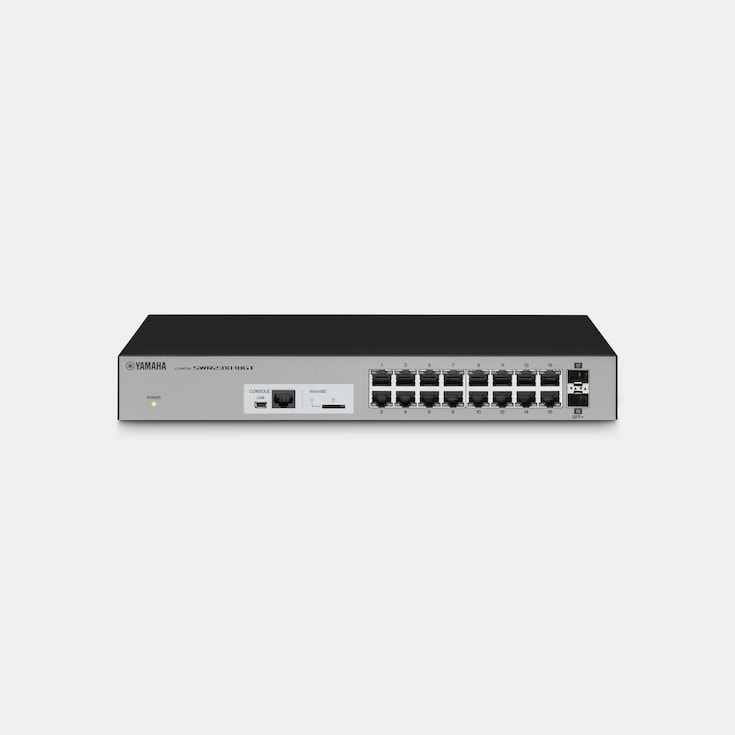

SWR2310-18GT
SWITCH L2
Switch RJ45 inteligente L2 com 18 portas
- Portas disponíveis: 16 portas LAN e 2 slots SFP+
- Servidor RADIUS integrado para gerenciamento avançado de segurança
- Compatível com o Yamaha LAN Monitor

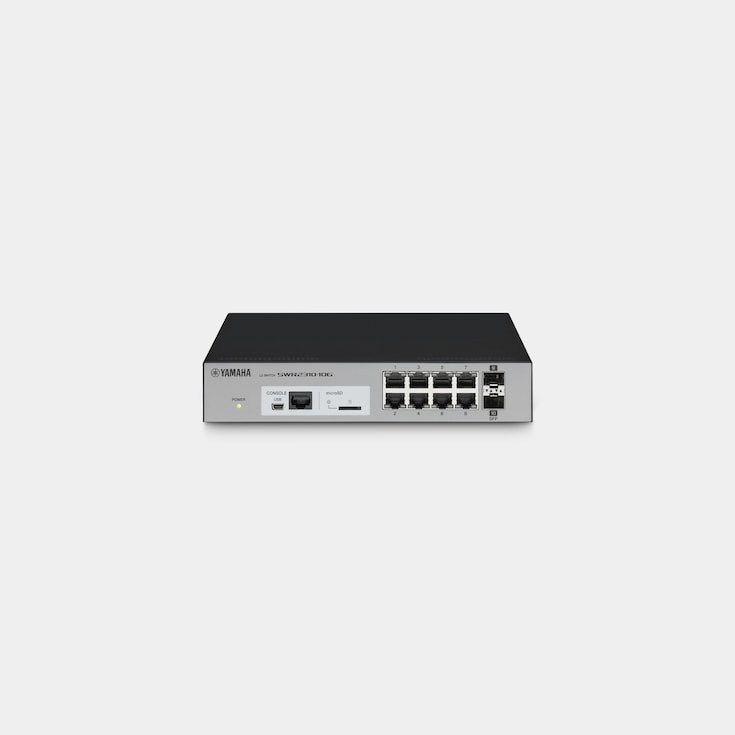

SWR2310-10G
SWITCH L2
Switch RJ45 inteligente L2 com 10 portas
- Portas disponíveis: 8 portas LAN e 2 slots SFP+
- Servidor RADIUS integrado para gerenciamento avançado de segurança
- Compatível com o Yamaha LAN Monitor
SFP-SWRT-LR
Módulo SFP+
Módulo SFP+ para rede de áudio de 10Gbps
- Distância máxima de transmissão: 10 km*
- Cabos compatíveis: fibra ótica monomodo (9/125 μm)
- Padrões regulatórios: IEEE802.3ae, 10GBASE-LR
- Conector: conector LC de 2 pinos
- Comprimento de onda óptica: 1,310 nm
- Disponível para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
- *O desempenho do produto pode não atender às especificações se a fibra óptica ou a conexão for insuficiente.
SFP-SWRT-SR
Módulo SFP+
Módulo SFP+ para rede de áudio de 10Gbps
- Distância máxima de transmissão: OM1 (62,5/125μm): 33 m, OM2 (50/125 μm): 82 m, OM3 (50/125 μm): 300m, OM4 (50/125μm): 400m
- Cabos compatíveis: fibra óptica multimodo (50/125 μm; 62,5/125 μm)
- Padrões regulatórios: IEEE802.3ae, 10GBASE-SR
- Conector: conector LC de 2 pinos
- Comprimento de onda óptica: 850 nm
- Disponível para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LXMódulo SFP
Módulo SFP para switches da série SWX/SWR
- Distância máxima de transmissão: 10 km*
- Cabos compatíveis: fibra ótica monomodo (9/125 μm)
- Padrões regulatórios: IEEE802.3z, 1000BASE-LX
- Conector: conector LC de 2 pinos
- Comprimento de onda óptica: 1,310 nm
- Disponível para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *O desempenho do produto pode não atender às especificações se a fibra óptica ou a conexão for insuficiente.
SFP-SWRG-SXMódulo SFP
Módulo SFP para switches da série SWX/SWR
- Distância máxima de transmissão: 550 m (50/125 μm) / 300 m (62,5/125 μm) *
- Cabos compatíveis: fibra óptica multimodo (50/125 μm; 62,5/125 μm)
- Padrões regulatórios: IEEE802.3z, 1000BASE-SX
- Conector: conector LC de 2 pinos
- Comprimento de onda óptica: 850 nm
- Disponível para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *O desempenho do produto pode não atender às especificações se a fibra óptica ou a conexão for insuficiente.
DAC-SWRT-3M
Cabo de conexão direta para rede de áudio de 10 Gbps
- Cabo Twinax 30AWG, Passivo
- Comprimento do cabo: 3 m
- Disponível para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
DAC-SWRT-1M
Cabo de conexão direta para rede de áudio de 10 Gbps
- Cabo Twinax 30AWG, Passivo
- Comprimento do cabo: 1 m
- Disponível para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
RK-SWR
Acessório de montagem em rack para switches das séries SWX e SWR
- Dimensões: L 482,6 mm x P 300 mm x A 44 mm
- Peso: 1,7 kg
- Disponível para SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G
WK-SWR
Acessório de montagem na parede para switches das séries SWX e SWR
- Dimensões: L 249 mm x P 3,3 mm x A 270 mm
- Peso: 0,37 kg
- Disponível para SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
- Os switches podem ser montados em uma parede ou teto com altura de até 2 m*
- *NÃO instale com as portas LAN voltadas para cima ou para baixo.
Recursos
Operação inteligente e segura do sistema Dante em grandes instalações
A linha SWR da Yamaha, com switches L2 de alto desempenho para instalações fixas, agora oferece uma gama mais ampla de modelos para mais aplicações. Além da funcionalidade VLAN, os novos SWR2310-28GT e SWR2310-18GT oferecem várias portas e recursos. É o caso das portas de uplink 10G para transmissão de longa distância de dados multicanal de 96 kHz, sendo a escolha ideal para um operação de backbone estável e segura em grandes sistemas de escala. Tal como com outros switches SWR/SWP, o software Yamaha LAN Monitor monitora o status do sistema de forma visual e clara, facilitando a configuração do sistema Dante.
10Gbps Supported Multi-port Models for Solid Backbone Performance
With high port counts and 10G uplink ports that can be used to transfer multichannel 96 kHz data over extended distances, the SWR2310-28GT and SWR2310-18GT switches have been designed to support safe, stable network operation in system backbone applications. Optional SFP-SWRT-SR and SFP-SWRT-LR small form-factor pluggable modules allow reliable long-distance communication of multiple channels of 96 kHz audio data, up to a maximum of 10 kilometers with the SFP-SWRT-LR, significantly enhancing performance, dependability, and flexibility for commercial installations, theaters, stadiums, and other large-scale installations.

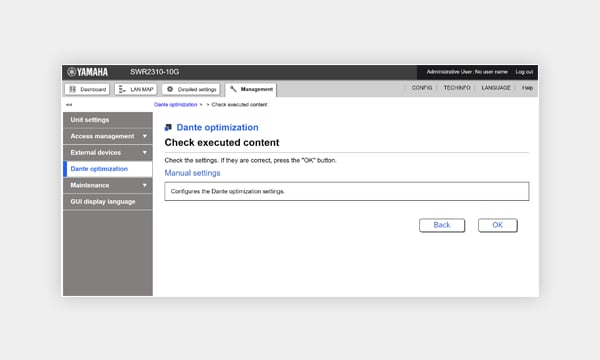

One-click Dante Optimization
IGMP and QoS settings for SWR series switches can be automatically optimized for Dante network operation by simply clicking the “Dante optimization” button in the web-based GUI. These network settings are not critical in simple systems, but proper configuration is essential to ensure maximum stability in larger Dante networks.

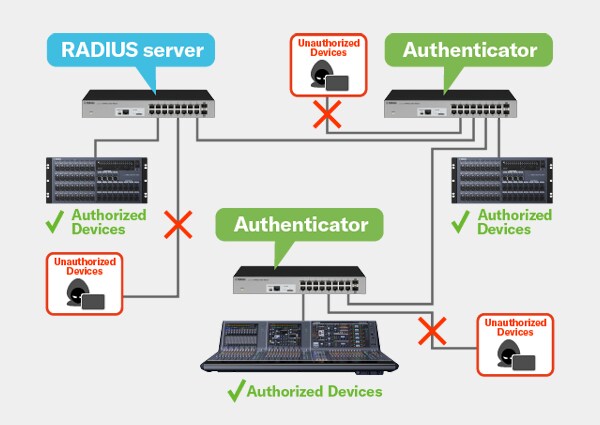

Intelligent Security Management
Augmenting the VLAN functionality included in the SWR2310 series is built-in RADIUS server* function. By setting up one switch as a RADIUS server and linking other switches to it, unauthorized network access can be effectively blocked for enhanced security, even in complex large-scale installations. Device authentication can be set up quickly and easily via a web-based GUI.
* The built-in RADIUS server will be supported from the next firmware update.
Visibilidade da rede e gerenciamento inteligente (Yamaha LAN Monitor)
O gerenciamento eficaz da rede Dante depende de vários parâmetros, como tráfego de rede, status do switch e informações individuais do dispositivo Dante. O aplicativo de computador dedicado Yamaha LAN Monitor oferece uma visão completa em tela única de todos os parâmetros necessários quando usado com os switches das séries SWP/SWR/SWX. Nos referimos a esse tipo de visão geral gráfica como “visibilidade da rede”. Você pode até mesmo tirar uma foto do status normal da rede e criar um alarme para avisar se um dos parâmetros mudar, de modo que os problemas sejam identificados e resolvidos de forma rápida e fácil. O aplicativo Dante Controller também pode ser iniciado com um único clique pelo Yamaha LAN Monitor, oferecendo uma solução total de rede Dante em apenas um computador.
Options for Flexible System Design and Installation
A number of options are available for the SWR series, including rack-mount and wall-mount brackets that facilitate mounting in a variety of locations, and SFP modules that allow long-distance communication for flexible overall system setup and installation. The chart below lists the options that are available for each SWR switch model.
| Accessories → Switches ↓ |
SFP-SWRT-LR (SFP+ module) |
SFP-SWRT-SR (SFP+ module) |
SFP-SWRG-LX (SFP module) |
SFP-SWRG-SX (SFP module) |
DAC-SWRT-3M (Direct Attached Cable) |
DAC-SWRT-1M (Direct Attached Cable) |
RK-SWR (Rack-mount) |
WK-SWR (Wall-mount) |
|---|---|---|---|---|---|---|---|---|
| SWX3220-16TMs | ||||||||
| SWX3220-16MT | ||||||||
| SWX2322P-16MT | ||||||||
| SWX2320-16MT | ||||||||
SWX2310P-28GT |
||||||||
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||
| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWX2210P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
* Rack-mount brackets are included in SWR2310-18GT / SWR2310-28GT
-

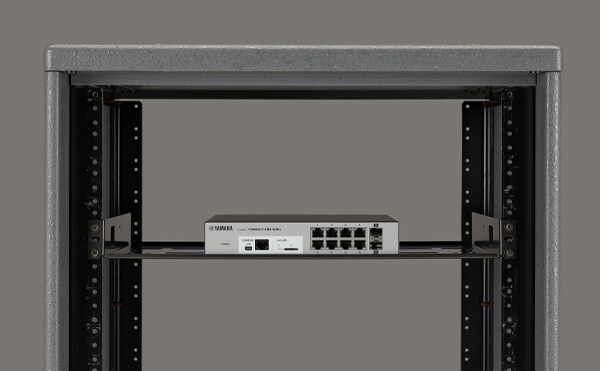

Rack-mount installation (SWR2310-10G + RK-SWR)
-

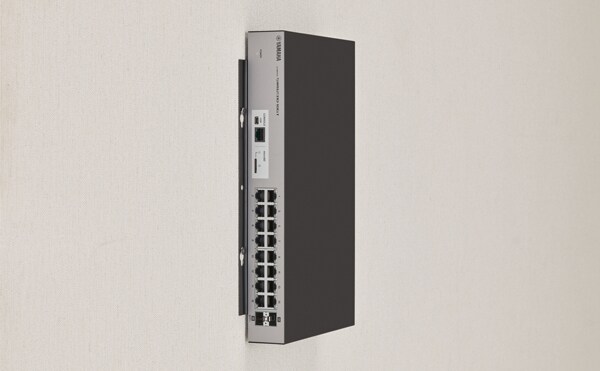

Wall-mount installation (SWR2310-18GT + WK-SWR)
* With WK-SWR the unit is mountable on the wall or ceiling with a height of 2m or less
* Do not install with the LAN ports facing upward or downward
Sistemas
System Example
- This sample system for a conference room includes a remote conferencing system, built around a digital signal processor, which allows conferences to be shared with remote locations.
- By networking from input to output, administrative operation performance improves, such as management from setting change to troubleshooting with one PC.
- This system has been designed to provide optimum sound for meetings and conferences, making use of the excellent projection provided by the VXL1-16P to ensure ample volume and clarity right to the back of the room.
- By setting up one switch as a RADIUS server and linking other switches, unauthorized network access can be effectively blocked for enhanced security.
