SWR2311P-10G

Linha de produtos

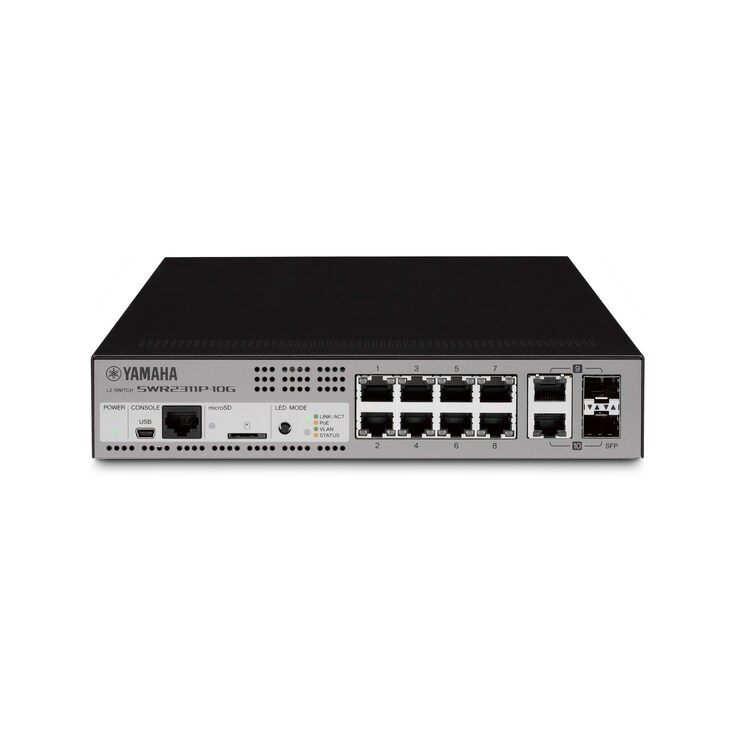

SWR2311P-10G SWITCH L2

As definições recomendadas para uma utilização do sistema de rede Dante (tais como QoS, EEE e IGMP Snooping) podem ser ajustadas facilmente com este switch.

Portas LAN equipadas com fonte PoE: 8 (1-8)
Portas LAN / SFP combo: 2 (9, 10) (A porta LAN e o slot SFP são usados exclusivamente)
A fonte PoE é compatível com IEEE 802.3at e fornece até 30W a todas as portas PoE
Servidor RADIUS integrado para gerenciamento avançado de segurança

Opciones

SFP-SWRG-LXMódulo SFP

Módulo SFP para switches da série SWX/SWR

Distância máxima de transmissão: 10 km*
Cabos compatíveis: fibra ótica monomodo (9/125 μm)
Padrões regulatórios: IEEE802.3z, 1000BASE-LX
Conector: conector LC de 2 pinos
Comprimento de onda óptica: 1,310 nm
Disponível para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*O desempenho do produto pode não atender às especificações se a fibra óptica ou a conexão for insuficiente.

SFP-SWRG-SXMódulo SFP

Módulo SFP para switches da série SWX/SWR

Distância máxima de transmissão: 550 m (50/125 μm) / 300 m (62,5/125 μm) *
Cabos compatíveis: fibra óptica multimodo (50/125 μm; 62,5/125 μm)
Padrões regulatórios: IEEE802.3z, 1000BASE-SX
Conector: conector LC de 2 pinos
Comprimento de onda óptica: 850 nm
Disponível para SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*O desempenho do produto pode não atender às especificações se a fibra óptica ou a conexão for insuficiente.

RK-SWR

Acessório de instalação em rack para switches da série SWR

Dimensões: L 482,6 mm x P 300 mm x A 44 mm
Peso: 1,7 kg
Disponível para SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G

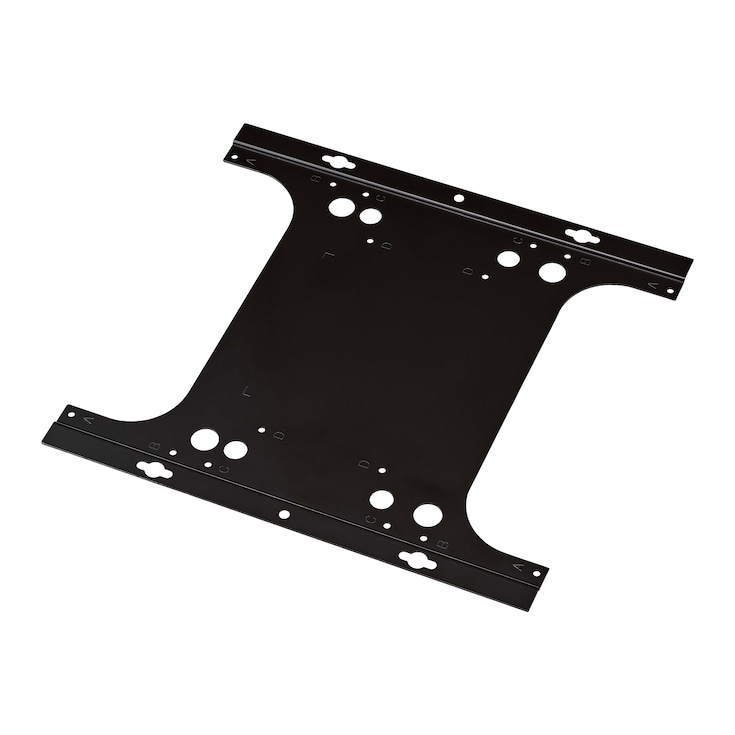

WK-SWR

Acessório de instalação na parede para switches da série SWR

Dimensões: L 249 mm x P 3,3 mm x A 270 mm
Peso: 0,37 kg
Disponível para SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
Os switches podem ser montados em uma parede ou teto com altura de até 2 m*
*NÃO instale com as portas LAN voltadas para cima ou para baixo.

Características

Switch inteligente L2 com função de otimização para Dante e fornecimento de energia através de PoE

SWR2311P-10G é um switch inteligente L2 que pode fornecer energia a dispositivos alimentados por PoE na rede. A Yamaha integrou a sua própria experiência em redes e campos áudio profissionais e desenvolveu-o como um comutador L2 optimizado para redes áudio Dante.

Switch de rede L2 inteligente otimizada para uso com Dante e fonte de alimentação PoE.

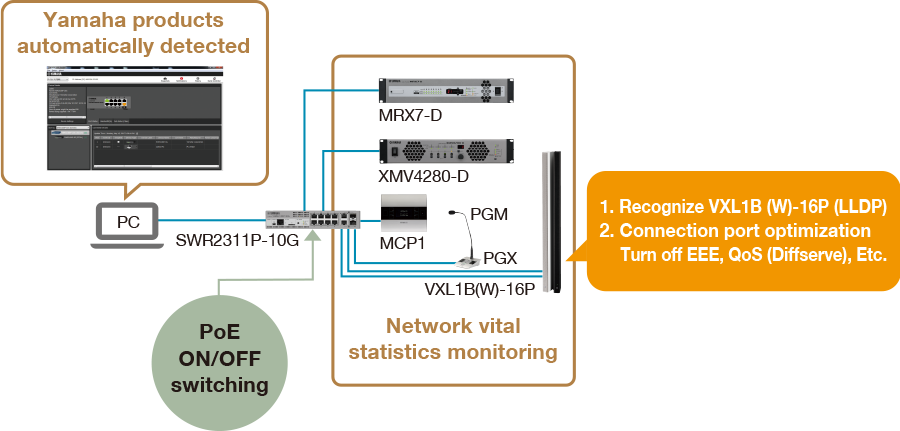

O "SWR2311P-10G" é um switch L2 inteligente que fornece a funcionalidade ideal para a rede de áudio digital "Dante" que foi desenvolvida pela Audinate Corporation e agora é usada mundialmente, permitindo a construção de uma rede estável que simplifica configurações, monitoramento, gerenciamento e operação. Quando você conecta o VXL1-16P ao SWR2311P-10G, as configurações ideais para Dante são feitas automaticamente via LLDP, que é um protocolo para passar dados de gerenciamento de sistema entre um dispositivo e seu dispositivo vizinho. Portas compatíveis com PoE podem fornecer um máximo de 30 W para todas as portas simultaneamente. Ele pode alimentar não apenas dispositivos compatíveis com PoE, como o controlador de suporte em parede "MCP1" usado para controlar o volume de equipamentos de som usados em salas de conferência, ou pontos de acesso sem fio, e também pode fornecer ampla potência para acionar até mesmo dispositivos que exigem PoE de saída mais alta, como o VXL1B-16P ou VXL1W-16P.

Visão geral completa da rede

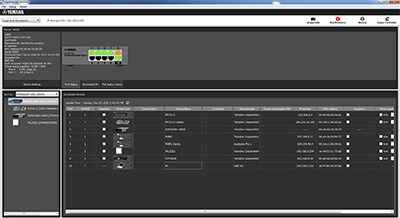

Usar o software dedicado "Yamaha LAN Monitor" permite solução de problemas rápida; você pode verificar o status da fonte de alimentação PoE, ligar/desligar a fonte de alimentação PoE e usar a função de snapshot para informá-lo se ocorreu uma falha detectando qualquer diferença no estado da rede desde que foi configurada. A GUI da web fornece uma gama completa de funcionalidades de monitoramento, incluindo configurações de monitoramento de atividade (ativo/inativo) para dispositivos PoE, permitindo que você reinicie o dispositivo PoE se ocorrer uma falha ou informando-o via e-mail sobre uma falha.

A função Snapshot facilita a solução de problemas

Você pode tirar um "snapshot" do status da rede quando configurada conforme necessário. O software pode então rastrear automaticamente as configurações e alertá-lo sobre quaisquer alterações. Você pode tirar um snapshot da rede e, então, seria alertado se um cabo fosse desconectado, se um dispositivo fosse desligado ou se uma conexão errada fosse feita antes da apresentação, por exemplo.

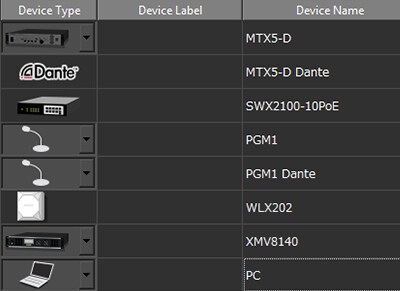

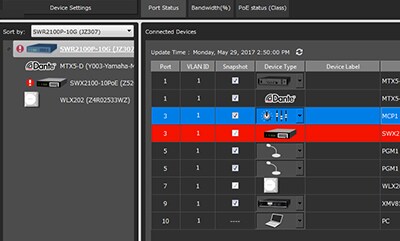

ID de dispositivo aprimorada com ícones, rótulos e comentários

A identificação de dispositivos conectados a um switch apenas pelo endereço IP ou MAC é uma abordagem difícil e propensa a erros. Os dispositivos Dante conectados são identificados por um ícone Dante, bem como por uma ID de dispositivo previamente configurada por meio do software Dante Controller. Você também pode inserir informações adicionais, como a localização do dispositivo, nos campos Label (Rótulo) e Comment (Comentário).

Gestão de Segurança Inteligente

A função de servidor RADIUS foi integrada para melhorar a funcionalidade VLAN incluída no SWR2311P-10G. Configurando um switch como servidor RADIUS e vinculando outros switches a ele, o acesso não autorizado à rede pode ser bloqueado com eficácia para aumentar a segurança, mesmo em instalações complexas de grande escala. A autenticação do dispositivo pode ser configurada de forma rápida e fácil graças a uma GUI baseada em web.

Dados técnicos do SWR2311P-10G

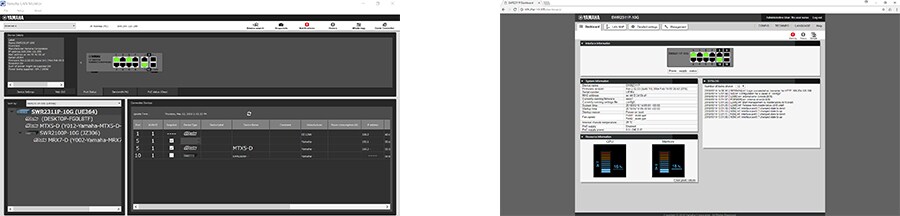

Visualização da rede por "LAN map light"

O SWR2311P-10G suporta a função de visualização "LAN Map Light" via WebGUI*. As configurações do switch podem ser feitas em telas gráficas, não por entrada de comando. Ao utilizar a WebGUI, ele possui extensas funções de monitoramento, como configuração de monitoramento de dispositivo PoE, reinicialização de dispositivo PoE em caso de problemas no dispositivo, configuração de e-mail para notificar erros, etc. Com o protocolo de comunicação proprietário da Yamaha "L2MS", você pode verificar os endereços IP dos dispositivos de rede Yamaha, como o SWR2311P-10G, a série SWR2100P e o SWP1 e os dispositivos de rede conectados a eles. Ele pode ser usado amplamente, desde o design do sistema até a manutenção.

* Faça login na GUI da web do Yamaha LAN Monitor. Por favor, instale o Yamaha LAN Monitor com antecedência.

Slot de cartão microSD

Um cartão microSD pode ser usado como um meio para fazer backup dos dados acumulados internamente, ativar e atualizar o firmware.

Conectividade com cabo óptico

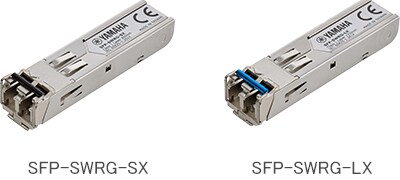

Em situações que exigem que dispositivos Dante sejam conectados através de distâncias maiores que 100 metros, você pode usar os módulos SFP de comunicação de longa distância "SFP-SWRG-SX" ou "SFP-SWRG-LX" para garantir comunicação confiável com perda mínima de transmissão e forte resistência a ruído eletromagnético, mesmo em longas distâncias.

Acessórios opcionais aumentam a flexibilidade de instalação

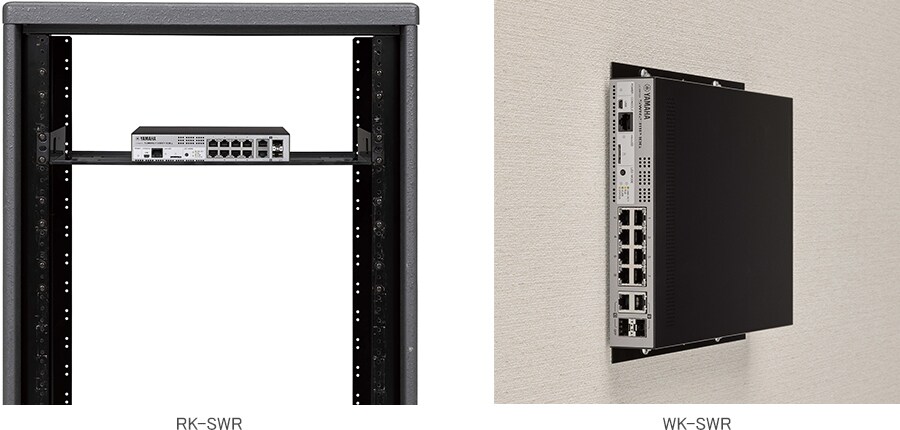

O acessório de suporte em rack "RK-SWR" vendido separadamente pode ser usado para instalar a unidade em um rack de 19 polegadas, e você pode usar o acessório de suporte em parede "WK-SWR" para montar a unidade na parede (Não instale com as portas LAN voltadas para cima ou para baixo) ou teto com altura de 2 m ou menos, expandindo ainda mais sua escolha de locais de instalação.

Sistemas

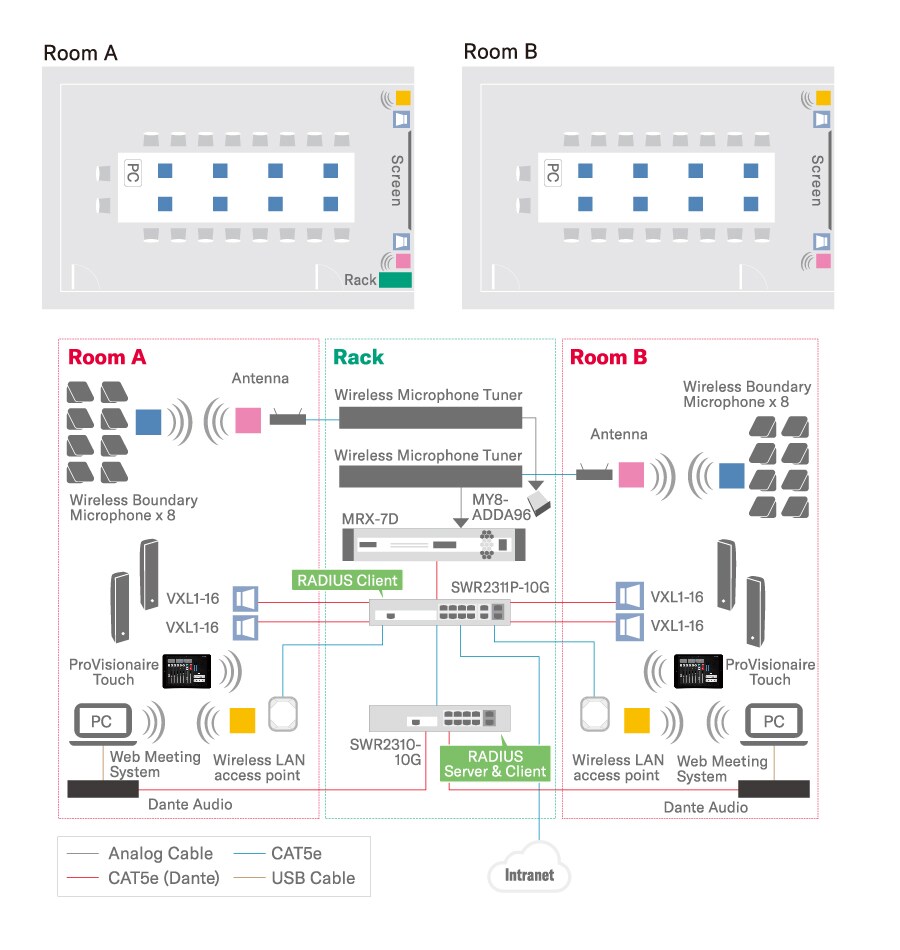

Exemplo de sistema de áudio

- Este sistema de exemplo para sala de conferências inclui um sistema de conferência remota, centralizado num processador de sinal digital, para que as conferências sejam compartilhadas com locais remotos.

- A ligação de rede desde a entrada até a saída melhora o desempenho da operação administrativa (como gerenciamento), desde mudanças na configuração até a solução de problemas através de um único PC.

- O design deste sistema oferece o som ideal para reuniões e conferências: a excelente projeção do VXL1-16 garante volume adequado e clareza até o fundo da sala.

- Ao configurar um switch como servidor RADIUS e vinculando outros switches, o acesso não autorizado à rede pode ser bloqueado com eficácia para aumentar a segurança.
