SWP2

Fácil configuração e visibilidade abrangente da rede

Chave DIP Otimização do Dante

Chave DIP Otimização do Dante

As redes Dante simples não são difíceis de configurar e operar, mas, conforme a complexidade da rede aumenta, os switches usados precisam ser otimizados para a operação do Dante, a fim de obter o máximo de estabilidade. A configuração de QoS, IGMP Snooping e outros parâmetros em um switch inteligente pode ser uma tarefa complexa, exigindo conhecimento especializado que é mais do domínio dos técnicos de TI do que dos engenheiros de áudio. A série SWP2 permite que uma configuração otimizada do Dante seja recuperada simplesmente girando uma chave DIP. Não é necessário conhecimento ou treinamento.

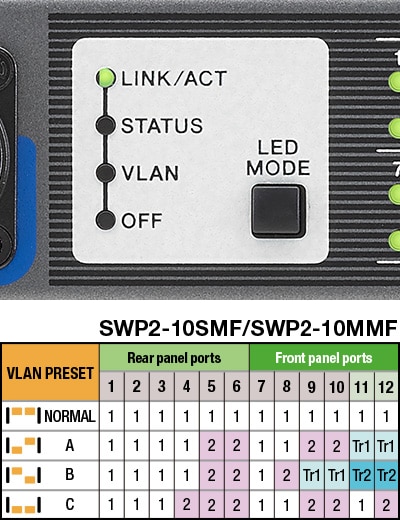

3 tipos de VLAN predefinidos

3 tipos de VLAN predefinidos

Uma rede verdadeiramente eficiente deve ser capaz de lidar com diversos serviços simultaneamente: Comunicação Dante, StageMix e demais funções de dispositivos inteligentes, software de computador que permite o controle do mixer digital ou do amplificador de potência, e talvez mais. Porém, quanto mais comunicação você combinar em uma rede, maior será a chance de interferência e problemas. O uso de domínios de VLAN virtuais para isolar os vários tipos de dados é a solução ideal, mas esse tipo de configuração também requer algum conhecimento de TI. A série SWP2 inclui três predefinições de VLAN que podem ser simplesmente selecionadas por meio de uma chave DIP. Há também um modo USUÁRIO que permite a configuração de VLAN totalmente personalizada.

Confiabilidade e conectividade

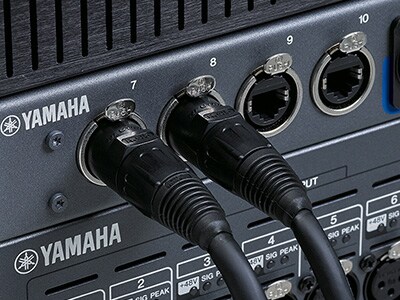

Conectores etherCON para confiabilidade de som ao vivo

Conectores etherCON para confiabilidade de som ao vivo

A confiabilidade é fundamental em aplicações de som ao vivo. Não se pode permitir que nada interrompa o show. Normalmente, os switches de rede convencionais têm conectores RJ45 para que correspondam aos conectores dos computadores aos quais serão conectados, mas a série SWP apresenta conectores etherCON duráveis e confiáveis que são diretamente compatíveis com os conectores etherCON dos consoles da série CL/QL da Yamaha e com outros dispositivos compatíveis com Dante.

Fibra óptica de uplink 10G, suporte a redundância de rede

Fibra óptica de uplink 10G, suporte a redundância de rede

A série SWP2 equipa as portas ópticas de uplink de 10G, permitindo a operação sem medo de largura de banda insuficiente, mesmo em uma rede Dante definida para uma frequência de amostragem de 96 kHz. É uma solução dimensionável que se expande com um sistema de rede Dante de 96kHz. O SWP2-10MMF contém conectores opticalCON compatíveis com fibra multimodo e o SWP2-10SMF contém conectores opticalCON compatíveis com fibra monomodo. Os modelos de modo único e múltiplo permitem a transmissão a distâncias maiores. Os modelos MMF permitem a transmissão a uma distância de até 300 metros e o modelo SMF permite a transmissão a uma distância de até 10 quilômetros. As seções SWP2 podem ser adicionadas para permitir a passagem de dois cabos de fibra óptica para uma conexão redundante. O protocolo Spanning Tree (MSTP) também é compatível com conexões redundantes.

Gestão de Segurança Inteligente

Gestão de Segurança Inteligente

Para aumentar a funcionalidade de VLAN incluída na série SWP2, há uma função de servidor RADIUS integrada. Ao configurar um switch como servidor RADIUS e conectar outros switches a ele, o acesso não autorizado à rede pode ser bloqueado de forma eficiente a fim de aumentar a segurança, mesmo em instalações complexas de grande escala. A autenticação do dispositivo pode ser configurada de forma rápida e fácil por meio de uma GUI baseada na web.

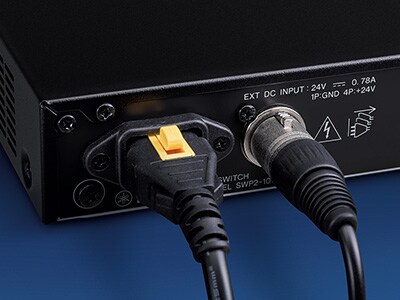

EXT DC INPUT para redundância da fonte de alimentação

EXT DC INPUT para redundância da fonte de alimentação

Os switches da série SWP incluem um conector EXT DC INPUT do tipo XLR-4-32, além do conector AC IN padrão. A tensão de +24 V CC fornecida ao conector EXT DC INPUT fornece energia redundante que pode manter o dispositivo em funcionamento se ocorrer um problema na alimentação CA. Para aumentar a confiabilidade, o conector CA é do tipo com trava (V-Lock), o que minimiza a possibilidade de desconexão acidental.

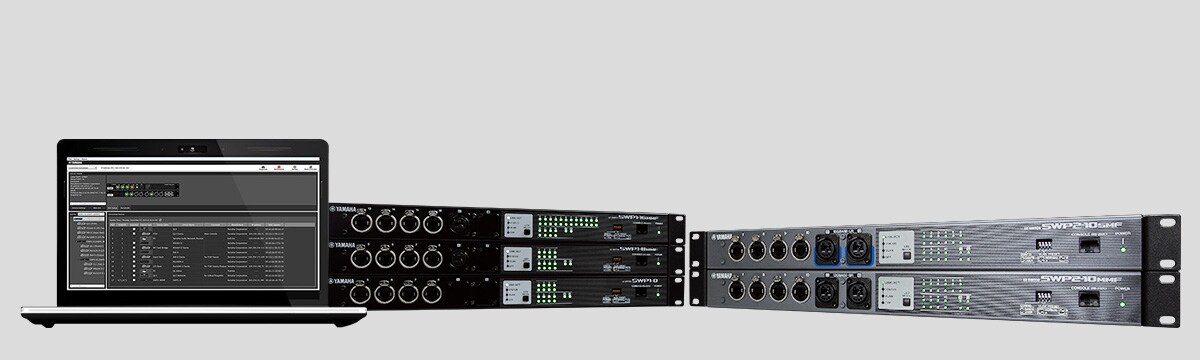

Vantagens da visibilidade da rede

O gerenciamento eficaz da rede Dante depende de vários parâmetros, como tráfego de rede, status do switch e informações individuais do dispositivo Dante. Quando usado com os switches da série SWP/SWR, o aplicativo dedicado Yamaha LAN Monitor dá uma visão abrangente de todos os parâmetros necessários em uma só tela. A esse tipo de visão geral gráfica, chamamos "visibilidade de rede". Você pode até mesmo tirar uma foto do status normal da rede e criar um alarme para avisar se um dos parâmetros mudar, de modo que os problemas sejam identificados e resolvidos de forma rápida e fácil. O aplicativo Dante Controller também pode ser iniciado com um único clique pelo Yamaha LAN Monitor, oferecendo uma solução total de rede Dante em apenas um computador.
