MRX7-D

Lots of function to One unit

Lots of function to One unit

Ample I/O and Expansion Capability

Ample I/O and Expansion Capability

The entire operation of adjusting levels of microphones, Blu-ray players and other inputs, processing audio signals with internal EQ and other effects, and distributing those signals to power amplifiers or external controllers, can be handled with single device.

Overview: I/O

A closer look at the inputs and outputs of the MTX and MRX processors and provide an overview of the processing available in each one.

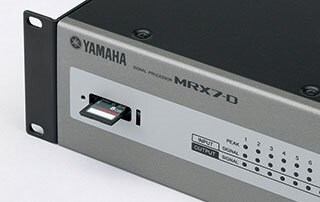

Slot de Cartões de Memória para Reprodução

Um slot para cartões de memória SD que permite reprodução direta de ficheiros áudio de formato MP3/WAV.

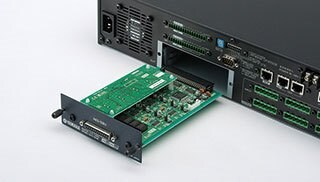

Grandes capacidades de expansão oferecidas pelo slot de cartões de Mini-YGDAI

O MRX7-D apresenta um slot para cartões Mini-YGDAI que pode acomodar uma grande variedade de formatos áudio e permite a expansão até 16 canais de I/Os.

MRX7-D Digital Network System

Using two types of networking in MRX7-D can significantly reduce installation cost and time. The combination of YDIF for shorter system connections and DANTE for larger installations can considerably improve design flexibility.

MRX7-D Digital Network System

Dante for MRX7-D

Dante for MRX7-D

The MRX7-D is equipped with dual Dante ports that allow 64 channels of inputs and outputs @44.1kHZ/48kHz to be run on a redundant network. Both simple and larger, sophisticated Dante network systems can be created using MRX7-D and the Dante enabled XMV-D amplifiers.

Audinate’s Dante Network Audio Protocol has been adopted, not only in Processors and Power Amplifiers, but also in many other types of digital audio equipment such as Yamaha Digital Mixing Consoles. In Ver 3.2 and later, supports the HA control of the I/O rack "Rio series"and "Tio 1608-D".This makes it the perfect backbone for larger networked audio systems particularly as connections are not limited to a 30m maximum as with YDIF, but can carry audio up to 100m over CAT5e cable.

A Dante digital network handles all the audio and control data making system alterations and expansion easy. New devices can be added to the network via a single CAT5e cable and quickly configured using the MTX-MRX Editor. Dante networking provides superior system flexibility as well as plenty of capacity for future expansion.

Support for Dante Domain Manager, AES67 and Dante Device Lock

Supports the "Dante Domain Manager" audio network interconnectivity standard (update to version 3.31). Audinate Corporation's "Dante Domain Manager" is now supported. Audinate Corporation's "Dante Domain Manager" is network administration software that provides user authentication and role-based security settings. Now you can construct a safe and scalable sound system based on Dante infrastructure.

MRX7-D signal processor now support the AES67 audio network interconnection standard. This allows connection via AES67 to audio networks such as Ravenna, Q-LAN, or Livewire, increasing the expandability of the system.

Also supported is Dante Device Lock, which prevents a third party from modifying Dante settings. This can increase system security in environments such as concert halls where an outside operator is expected to operate the system or bring in equipment.

YDIF

YDIF

MRX7-D features the YDIF digital transmission format; a unique proprietary Yamaha technology that delivers 16ch audio and word clock transmission via standard CAT5 Ethernet cable. YDIF can be used for cascading multiple MRX/MTX Series or for feeding audio signal to XMV Series power amplifiers with very simple cabling up to 30 metres.

Sistema de paginação inteligente e flexível para grandes espaços comerciais

Sistema de paginação inteligente e flexível para grandes espaços comerciais

A estação de paginação PGM1 e o expansor de paginação PGX1 foram projetados para funcionar especificamente com MRX7-D ou MTX5-D. Eles trabalham usando PoE e se conectam à rede via Dante. Cada PGM1 pode ser expandido com até duas unidades PGX1 e até 4 unidades de PGM1 podem ser conectadas a um único sistema.

PGM1, PGX1

Yamaha's PGM1/PGX1 are paging stations that can be used with the MTX5-D or MRX7-D. It can be networked via a Dante Network and using Power Ethernet or PoE. This video will show you how to set up the paging station to the system.

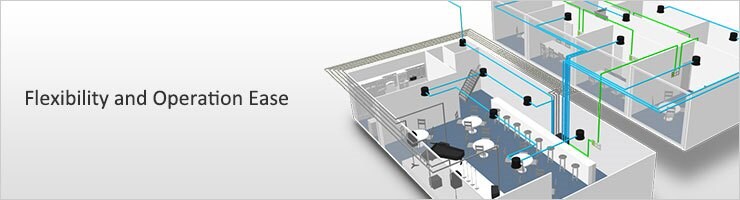

Operacionalidade Simplificada e Flexível

À medida que aumentam as exigências de controlo e a escala de um sistema áudio, o número de dispositivos necessários assim como a complexidade da sua gestão aumentam proporcionalmente. Como o MRX7-D e o software dedicado de edição MTX-MRX, os dispositivos de entrada e saída podem ser facilmente organizados através de um wizard de software e de componentes de processamento do MRX7-D que podem ser combinados consoante as necessidades de aplicação. Uma simples aplicação de software fornece tudo o que precisa para uma gestão e configuração compreensiva do sistema.

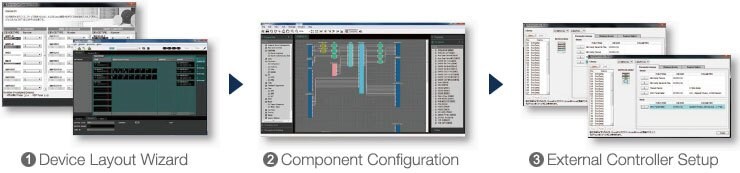

Editor MTX-MRX

O software de edição MTX-MRX facilita a configuração do sistema de som seguindo procedimentos de operacionalidade que simulam os procedimentos de uma instalação básica. Um wizard simples de operar permite-lhe organizar os dispositivos a serem utilizados segundo o layout desejado e pode adicionar componentes de processamento sempre que precisar. Os processadores de matriz da série MTX, os expansores de entrada EXi8 e de saída EXo8, os amplificadores de potência da série XMV e os painéis de controlo digitais DCP podem ser adicionados de acordo com as necessidades e escala da aplicação pretendida. O Editor MTX-MRX fornece ferramentas compreensivas e intuitivas para desenhar o seu sistema de som desde as entradas às saídas.

3) Configuração de Controladores Externos

Os parâmetros disponíveis para o utilizador final podem ser definidos através do Editor MTX-MRX. Um leque variados de controladores externos pode ser acomodado para ir de encontro aos requisitos específicos de cada instalação.

2) Component Configuration

The MRX7-D features a versatile range of built-in processing components: faders, ON/OFF switches, matrix source selectors, GEQ, Dugan automatic mixing, speech privacy, echo canceller, and more. Simply select the required components and arrange them via a graphical interface.

Automixer da Dugan: Evite Ruídos Indesejados de Feedback e Outros Quando Utiliza Vários Microfones

Os parâmetros disponíveis para o utilizador final podem ser definidos através do Editor MTX-MRX. Um leque variados de controladores externos pode ser acomodado para ir de encontro aos requisitos específicos de cada instalação.

Provide the functions for effectively and efficiently holding conferences

Provide the functions for effectively and efficiently holding conferences

Dugan Automixer: Evitar microfonia e captação indesejada com múltiplos microfones

A microfonia e captação de ruídos indesejados podem ser difíceis de controlar em reuniões corporativas e grupos de debate onde vários microfones são usados, resultando frequentemente em qualidade de som e inteligibilidade prejudicadas. O Dugan Automixer aumenta automaticamente o ganho dos microfones em uso, reduzindo o ganho dos microfones não usados. Ele também rastreia a relação entre entradas individuais e o nível de entrada geral para garantir o ganho ideal consistente do mixer. Uma margem de microfonia segura e relação sinal-ruído ideal são mantidas sempre.

Automixer da Dugan 1

Quando ninguém está a falar o nível de entrada em todos os microfones é baixo e o ganho igual. Em vez de ser silenciado, o ganho é distribuído de forma equitativa por todos os microfones.

Automixer da Dugan 2

Quando uma pessoa está a falar, o ganho do microfone dessa pessoa é imediatamente aumentado para 0 dB, enquanto o ganho dos restantes microfones é reduzido. O mesmo ocorre quanto qualquer outra pessoa estiver a falar.

Automixer da Dugan 3

Se duas pessoas falarem ao mesmo tempo, a distribuição de ganho entre os microfones ativos é ajustada para assegurar um nível geral de ganho consistente, enquanto o ganho dos restantes microfones é reduzido.

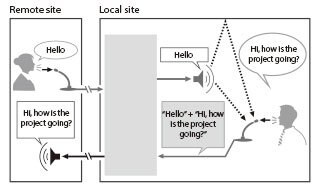

Acoustic Echo Canceller (Silenciador de Eco Acústico): Elimine os ecos de teleconferências para obter o melhor som

Em situações de conferências à distância, sons emitidos pelas colunas locais podem ser captados pelo microfone local e ouvidos no destino, para além da comunicação desejada. Este tipo de eco pode prejudicar a inteligibilidade do som transmitido a partir de uma localização remota. O “Acoustic Echo Canceller” suprime de forma eficiente este tipo de eco indesejado, maximizando a clareza e inteligibilidade. O som recebido no microfone encontra-se ao mesmo nível que o som das colunas. Um filtro adaptador é empregue para retirar a saída das colunas do som recebido pelo microfone evitando que o som das colunas seja captado como eco pelo microfone. Por favor tenha em consideração que esta funcionalidade não foi concebida para eliminar os reflexos de acústica ou reverberação própria da sala ou espaço. * O “Acoustic Echo Canceller” encontra-se disponível na versão 2.1 ou posterior.

* O Acoustic Echo Canceller está disponível na versão 2.1 e posterior.

Sistema de “Speech Privacy”: Mantenha confidencial a informação partilhada na sala de conferências.

A necessidade de proteger a privacidade nas salas de conferência ou reunião, especialmente em instituições de cariz financeiro ou médico, é uma preocupação cada vez maior. O Sistema de “Speech Privacy” (ou Privacidade do Discurso) recorre a uma técnica original de disfarce sónico para prevenir a fuga de informações confidenciais. Em vez de disfarçar a conversa com som num volume elevado, recorre a um “tom de disfarce de informação” sintetizado a partir de elementos do discurso humano através de um processo original de camuflagem da fala. Esta abordagem permite que a informação seja protegida através de um sistema de disfarce de volume relativamente baixo o que permite assegurar o conforto e conveniência para discussão de ideias no ambiente de conferência ou reunião. O som sintetizado a partir de discurso humano torna a conversa ininteligível face a pessoas que possam tentar escutar a conversa. Esta funcionalidade não silencia o som da conversa.

Revolabs Control Component

Revolabs Control Component

Yamaha and Revolabs codevelopped the mute link function, which enables mic muting of the Yamaha MRX7-D by ON/OFF button action directly from the Rebolabs Exective Elite - the local muting is disabled. Even when muted, the signal from the microphones is constantly sent to the AEC Module of MRX7-D to monitor the acoustic environment which speeds up AEC learning. This function greatly helps to reduce the chance of echo before the microphone is in use.

*This function requires on coming Executive Elite firmware version 1.1.6. and later
