MRX7-D

All three models are available in either US or EU standardized sizes, built to meet the specifications of most regions around the globe.

DCP1V4S Painel de Controlo Digital

Painel mural de controlo digital para a Série MTX

DCP4S Painel de Controlo Digital

Painel mural de controlo digital para a Série MTX.

DCP4V4S Painel de Controlo Digital

Painel mural de controlo digital para a Série MTX

DCH8 Digital Controller Hub

Divide a linha de controle de dispositivos host, como a série Yamaha MTX/MRX em até 8 linhas.

PGM1 Paging Station Microphone

O PGM1 é um microfone da estação de paginação que pode ser usado com o MTX5-D ou o MRX7-D.

  • Suporte a rede Dante
  • 8 botões podem ser atribuídos a qualquer função *Os destinos de saída e fontes de entrada são especificados através do Editor MTX-MRX
  • Até 4 unidades podem ser conectadas por sistema
  • Alimentado por PoE
  • Dimensões: 132(L) × 56(A) × 154(P) mm (excluindo o microfone)
  • Peso: 1,2 kg (incluindo microfone), 1,0 kg (excluindo o microfone)

PGX1 Paging Station Extension

O PGX1 é uma extensão da estação de paginação que pode ser usada com o PGM1.

  • Expansão da função para o PGM1
  • 8 botões podem ser atribuídos a qualquer função *Os destinos de saída e fontes de entrada são especificados através do Editor MTX-MRX
  • Até 2 unidades podem ser conectadas a cada PGM1
  • Dimensões: 132(L) x 56(A) x 154(P) mm
  • Peso: 0,9 kg (excluindo o suporte de ligação)

MCP1

Controlador de parede

  • 6 botões podem ser atribuídos a qualquer função * As funções da série MTX/MRX (componentes) são especificadas através do Editor MTX-MRX
  • Monitores multilíngues suportados
  • Quatro níveis de usuários para gerenciamento de acesso
  • Até 16 unidades podem ser conectadas por sistema
  • Alimentado por PoE
  • Adaptador de lata traseira fornecido
  • Dimensões: 149(W) x 125(H) x 18(D) mm
  • Peso: 0,5 kg

SWR2100P-10G L2 Switch

O switch de rede da série SWR2100P equipado com dez portas RJ45.

  • Portas disponíveis para fonte de alimentação PoE: 1-9 / Up link port: 9 port
  • Máximo de 30W pode ser fornecido a partir de cada porta compatível com PoE (70W de todas as portas)

SWR2100P-5G L2 Switch

O switch de rede da série SWR2100P equipado com cinco portas RJ45.

  • Portas disponíveis para fonte de alimentação PoE: 1-4 / Up link port: 5 port
  • Máximo de 30W pode ser fornecido a partir de cada porta compatível com PoE (70W de todas as portas)

SWR2311P-10G L2 Switch

Recommended settings for stable operation of a Dante network (such as QoS, EEE, and IGMP Snooping) can be made easily

  • LAN ports equipped with PoE supply: 8(1-8)
  • LAN/SFP combo ports: 2(9, 10) (The LAN port and SFP slot are exclusively used)
  • PoE supply is compliant with IEEE 802.3at, and can supply up to 30W to all PoE ports

EXi8 Expansor de Entrada

Os expansores de entrada EXi8 convertem o microfone analógico/áudio de linha em digital e transmite o sinal usando o formato YDIF da Yamaha. Os pré-amplificadores do EXi8 podem ser controlados remotamente a partir de um processador MTX via cabo Ethernet.

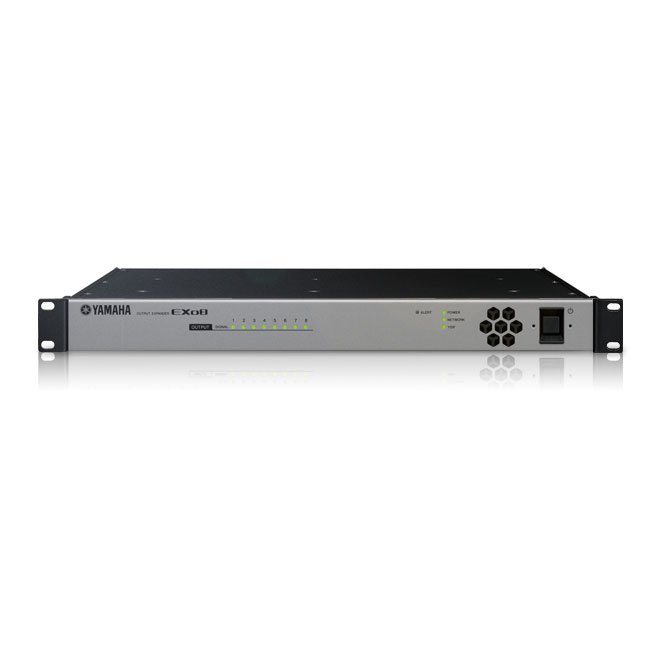

EXo8 Expansor de Saída

Expansores de saída EXo8, com 8 canais de conversores DA, que produzem áudio analógico de elevada qualidade, convertendo a saída digital dos processadores da Série MTX, através do YDIF.

Exi8/ Exo8 Specifications

  EXi8 EXo8
Sampling frequency 48kHz/44.1kH
Signal delay Less than 2.5ms
Total harmonic distortion Less than 0.05% (+4dBu , Gain:-6dB); less than 0.1% (+4dBu , Gain:+66dB)
Frequency response 20Hz to 20kHz, -1.5dB min, 0dB typ., +0.5dB max
Dynamic range 107dB (Gain:-6dB)
Equivalent input noise (EIN) -126dBu (Gain: +66dB)
Phantom power +48V (per channel; individually settable)
Crosstalk -100dB (@1kHz)
Heat dissipation (per hour) 21.5 kcal max.
Power supply voltage 100V 50/60Hz
Power consumption 25 W max.
Dimensions (W x H x D) 480(W) x 44(H) x 351(D)mm, 1U 480(W) x 44(H) x 351(D)mm, 1U
Included items Power cord, Euroblock plugs (3-pin, tabbed) x8

EXi8 Analog Input Specifications

Input terminal GAIN Actual load impedance For use with nominal Input Level Connector
Nominal Max. before clip
INPUT 1-8 +66dB 10kΩ 50-600Ω Mics & 600Ω Lines -62dBu -42dBu Euroblock
-6dB +10dBu +30dBu

EXi8 Digital Input Specifications

Terminal Format Level IN/OUT Connector
YDIF In YDIF RS-422 16IN RJ45

EXo8 Analog Output Specifications

Output terminal Actual Source impedance For use with nominal Output Level Connector
Nominal Max. before clip
OUTPUT 1-8 75Ω 10kΩ Lines +4dBu +24dBu Euroblock

EXo8 Digital Output Specifications

Terminal Format Level IN/OUT Connector
YDIF Out YDIF RS-422 16OUT RJ45

Exi8 / Exo8 Control I/O Specifications

Terminal Format Level Connector
Network Ethernet 100Base-TX - RJ-45
