SWX3220 / SWX2320

Otimização com um clique

A seleção do perfil SDVoE na GUI da Web atualizará automaticamente as configurações de snooping IGMP do switch para otimizá-las para SDVoE.

Com um clique, o ProAV Settings na GUI da Web atribui facilmente as configurações às portas dos principais perfis do ProAV, como Dante, NDI e SDVoE, tornando mais fácil do que nunca usar o SDVoE e o Dante no mesmo switch.

Além disso, a tela ProAV Settings (Configurações do ProAV) na GUI da Web permite verificar rapidamente as configurações e operações de multicast, para solucionar problemas de forma mais rápida e fácil nas redes ProAV.

  • Yamaha SWX3220/SWX2320: One-click Optimization
  • Yamaha SWX3220/SWX2320: One-click Optimization

Crie redes de alta velocidade e alta capacidade com velocidades de 10 gigabits e multigigabits

As portas LAN da série SWX2320 e da série SWX3220 suportam cinco velocidades (100M/1G/2,5G/5G/10Gbps) e otimizam a velocidade da rede conforme apropriado para os dispositivos conectados. Conforme a demanda por velocidade e capacidade cresce devido ao número cada vez maior de dispositivos sem fio, ao maior tráfego de comunicação audiovisual e ao aumento do acesso a arquivos grandes, os switches de LAN mais rápidos permitem o manejo suave de cargas que congestionariam as redes de 1 Gbps. As redes que já usam cabos Cat5e ou Cat6 podem ser aceleradas para até 5 Gbps, substituindo seus switches GbE por esses novos modelos. Redes de 10 Gbps podem ser criadas usando cabos Cat6A com esses modelos.

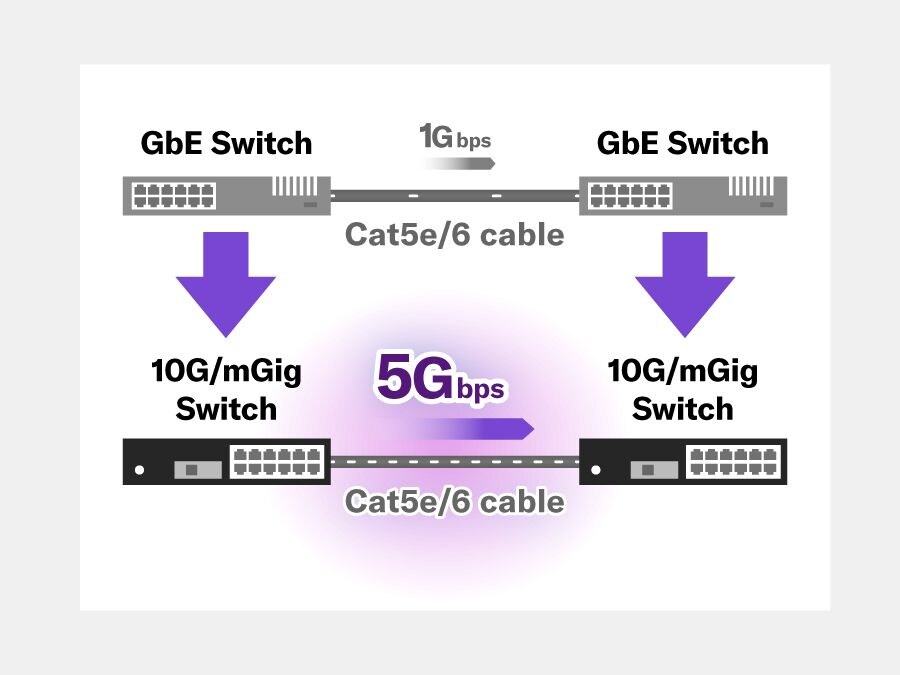

Atualizar as redes existentes

  • Yamaha L3 Switch SWX3220 / L2 Switch SWX2320: Upgrade existing networks

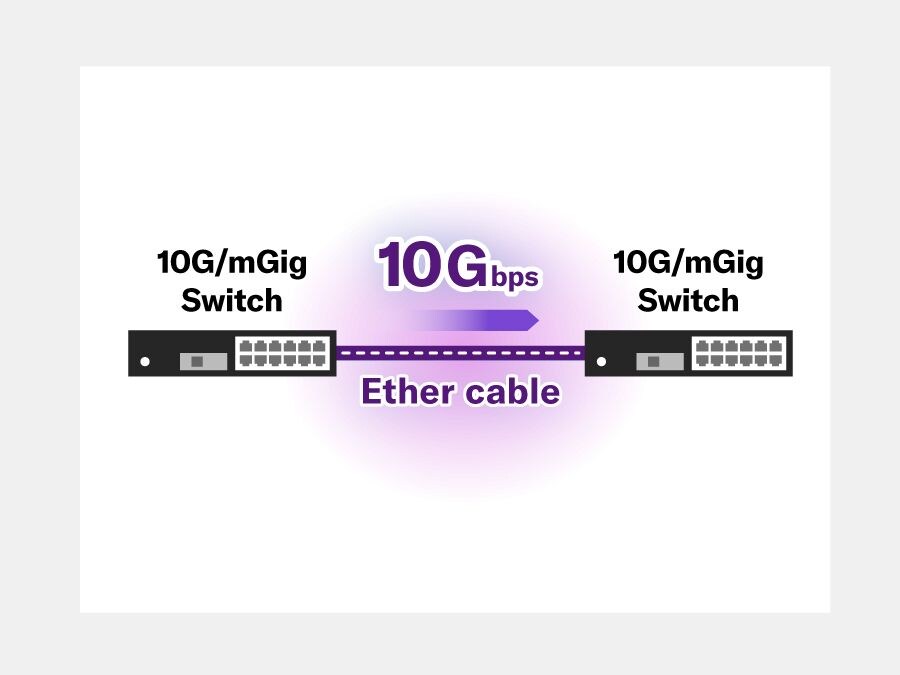

Construir redes de alta velocidade

  • Yamaha L3 Switch SWX3220 / L2 Switch SWX2320: Construct high-speed networks

Visibilidade da rede e gerenciamento inteligente (Yamaha LAN Monitor)

Yamaha LAN Monitor

O gerenciamento eficaz da rede Dante depende de vários parâmetros, como tráfego de rede, status do switch e informações individuais do dispositivo Dante. O aplicativo de computador dedicado Yamaha LAN Monitor oferece uma visão completa em tela única de todos os parâmetros necessários quando usado com os switches das séries SWP/SWR/SWX. Nos referimos a esse tipo de visão geral gráfica como “visibilidade da rede”. Você pode até mesmo tirar uma foto do status normal da rede e criar um alarme para avisar se um dos parâmetros mudar, de modo que os problemas sejam identificados e resolvidos de forma rápida e fácil. O aplicativo Dante Controller também pode ser iniciado com um único clique pelo Yamaha LAN Monitor, oferecendo uma solução total de rede Dante em apenas um computador.

Gestão de Segurança Inteligente

Yamaha L3 Switch SWX3220 / L2 Switch SWX2320: Intelligent Security Management

A funcionalidade de VLAN incluída na série SWX2320 e na série SWX3220 é complementada pela função de servidor RADIUS integrada. Ao configurar um switch como servidor RADIUS e conectar outros switches a ele, o acesso não autorizado à rede pode ser bloqueado de forma eficiente a fim de aumentar a segurança, mesmo em instalações complexas de grande escala. A autenticação do dispositivo pode ser configurada de forma rápida e fácil por meio de uma GUI baseada na web.

Suporte para sincronização de tempo PTPv2 TC de 1 μsec ou menos

Yamaha L3 Switch SWX3220 / L2 Switch SWX2320: Support for PTPv2 TC time synchronization of 1 μsec or less

Para proporcionar a sincronização de tempo de alta precisão necessária para a reprodução sincronizada de áudio e vídeo e outros aplicativos, o IEEE 1588 PTPv2 TC (Transparent Clock) agora é compatível com redes de 1 Gbps/10 Gbps. Esse recurso adiciona dados de tempo de atraso às mensagens PTP à medida que elas passam pelos switches, permitindo uma precisão de sincronização entre dispositivos de 1 μsec ou menos quando o desempenho em tempo real é necessário.

Opções para design e instalação flexíveis do sistema

Há várias opções disponíveis para a série SWR/SWX, incluindo suportes para montagem em rack e na parede, que facilitam a montagem em vários locais, e módulos SFP que permitem a comunicação de longa distância para uma configuração e instalação geral flexível do sistema. A tabela abaixo lista as opções disponíveis para cada modelo de switch SWR e SWX.


Acessórios →
Switches  ↓
SFP-SWRT-LR
(Módulo SFP+)
SFP-SWRT-SR
(Módulo SFP+)
SFP-SWRG-LX
(Módulo SFP)
SFP-SWRG-SX
(Módulo SFP)
DAC-SWRT-3M
(Cabo de conexão direta)
DAC-SWRT-1M
(Cabo de conexão direta)
RK-SWR
(Montagem em rack)
WK-SWR
(Montagem na parede)
SWX3220-16TMs
SWX3220-16MT
SWX2322P-16MT
SWX2320-16MT

SWX2310P-28GT

SWR2310-28GT
SWR2310-18GT
SWR2310-10G
SWR2311P-10G
SWX2210P-10G
SWR2100P-10G
SWR2100P-5G

*Os suportes estão incluídos.

  • Yamaha L3 Switch SWX3220 / L2 Switch SWX2320: Rack-mount installation (SWX3220-16MT + Rack mount bracket)

Instalação para montagem em rack (SWX3220-16MT + suporte para montagem em rack)

*Caso planeje montar a unidade em um rack junto com um dispositivo que tende a gerar calor, como um amplificador, certifique-se de deixar um espaço de 1U ou mais entre esses dispositivos.

  • Yamaha L3 Switch SWX3220 / L2 Switch SWX2320: Wall-mount installation (SWX2320-16MT + Wall mount bracket)

Instalação de montagem na parede (SWX2320-16MT + suporte de montagem na parede)

*Com o suporte de montagem na parede, a unidade pode ser montada na parede ou no teto com uma altura de 2 m ou menos.

*Não instale com as portas LAN voltadas para cima

Termos técnicos

O que é DANTE

O Dante substitui o pesado e caro cabeamento analógico ou multicore por cabos LAN, como CAT5e e CAT6.

Como o Dante usa roteamento lógico em vez de conexões físicas ponto a ponto, a rede pode ser configurada usando as portas disponíveis com apenas alguns cliques.

Os sistemas com Dante também podem ser facilmente expandidos.

Além disso, o Dante é compatível com a configuração de redundância, garantindo a confiabilidade mesmo em situações de emergência.

O que é SDVoE

O SDVoE (Software Defined Video over Ethernet) é um padrão internacional para o mercado de áudio/vídeo profissional (ProAV) capaz de transmitir vídeo e áudio de alta definição 4K em comunicações de 10 Gigabit.

A combinação de codificadores/decodificadores e controladores SDVoE com um switch de 10 Gigabit possibilita a configuração de paredes de vídeo e sistemas de múltiplas visualizações.

Isso permite uma compatibilidade flexível com implementações de sinalização digital em diversas instalações, incluindo aeroportos, escolas, instalações de esportes eletrônicos e corporações.

O que é a certificação NDI?

NDI Certified

Esses novos switches das séries SWR e SWX da Yamaha estão entre os primeiros produtos de hardware do mundo a receber a certificação NDI na categoria de switches de rede.

Essa certificação garante total compatibilidade com os produtos do ecossistema NDI Certified, mesmo sem exigir a integração nativa do NDI. Os switches da Yamaha proporcionam uma experiência sem esforço e uma conexão de alta qualidade em qualquer rede e fluxo de trabalho NDI.

A NDI (Network Device Interface) é um padrão inovador de conectividade de vídeo que permite a transmissão contínua de vídeo, áudio e metadados de alta qualidade em redes IP padrão. Ao aproveitar a tecnologia NDI, dispositivos como câmeras, switchers e servidores de mídia na mesma rede podem descobrir e se conectar automaticamente uns aos outros, eliminando a necessidade de configurações complexas ou cabeamento dedicado.

Esse padrão de conectividade permite que os produtores acessem e utilizem um número praticamente ilimitado de fontes de vídeo em sua rede, aumentando significativamente a flexibilidade e a escalabilidade dos fluxos de trabalho de produção ao vivo. Seja para eventos ao vivo, transmissões ou pós-produção, o NDI transforma a produção de vídeo tradicional ao integrar perfeitamente todas as fontes na rede.

NDI® é uma marca registrada da Vizrt NDI AB.
