Switch L2 inteligente otimizado para Dante e PoE+ para sistemas ADECIA de grande/médio porte.
Linha de produtos

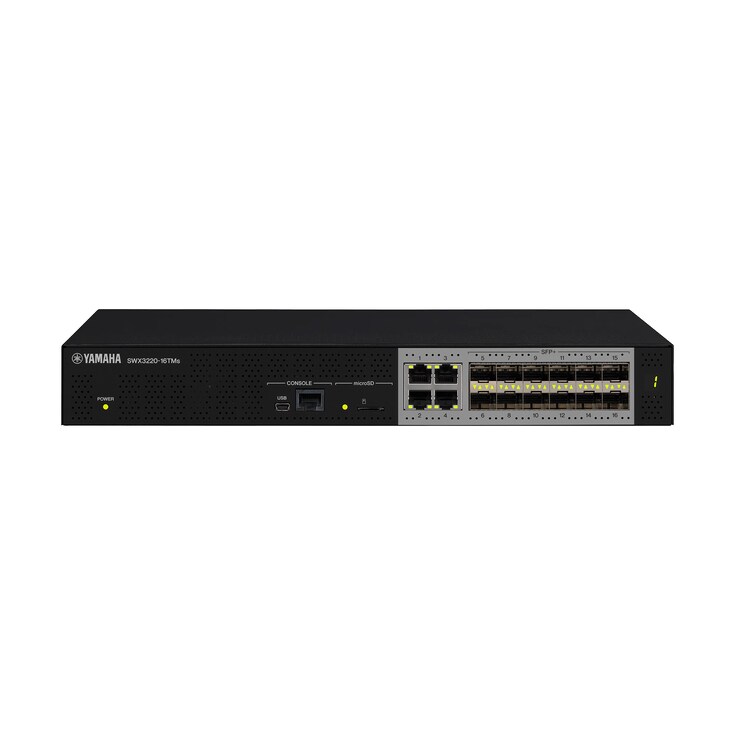

SWX3220-16TMs
Switch L3
Switch padrão L3 com 16 portas
- 12 portas SFP+ e 4 portas multigigabit (100M/1G/2,5G/5G/10G)
- Servidor RADIUS integrado para gerenciamento avançado de segurança
- Suporta PTPv2 TC (relógio transparente)
- Compatível com o Yamaha LAN Monitor
SWX3220-16MT
Switch L3
Switch padrão L3 com 16 portas
- 4 portas SFP+ e 12 portas multigigabit (100M/1G/2,5G/5G/10G)
- Servidor RADIUS integrado para gerenciamento avançado de segurança
- Suporta PTPv2 TC (relógio transparente)
- Compatível com o Yamaha LAN Monitor
SWX2322P-16MT
SWITCH L2
Switch L2 Intelligent PoE++ com 16 portas
- 12 portas multigigabit (100M/1G/2,5G/5G/10G) com PoE++ e 4 portas SFP+
- Servidor RADIUS integrado para gerenciamento avançado de segurança
- Compatível com IEEE 802.3bt com PoE++, fornecendo até 90 W por porta (Total: 250 W)
- Suporta PTPv2 TC (relógio transparente)

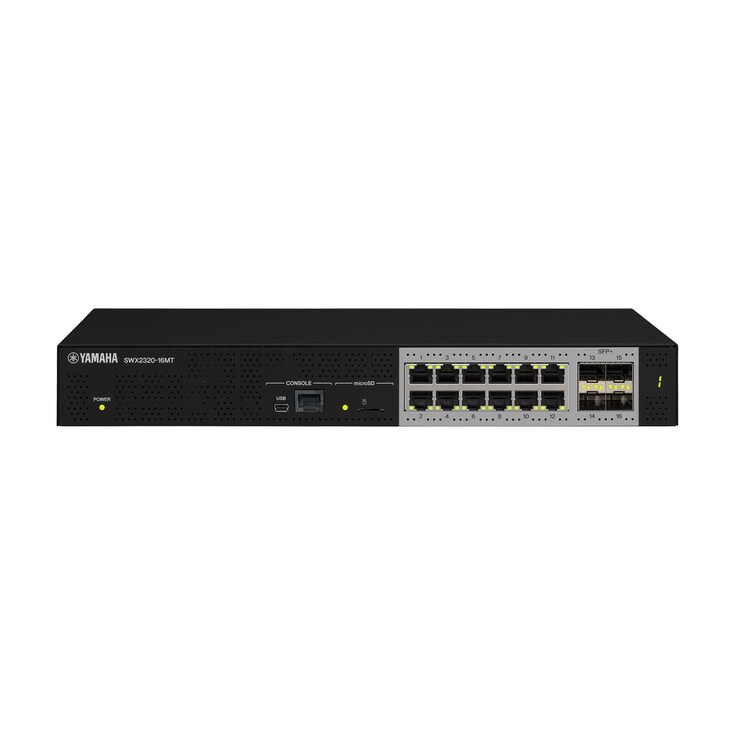

SWX2320-16MT
SWITCH L2
Switch inteligente L2 com 16 portas
- 12 portas multigigabit (100M/1G/2,5G/5G/10G) e 4 portas SFP+
- Servidor RADIUS integrado para gerenciamento avançado de segurança
- Suporta PTPv2 TC (relógio transparente)
- Compatível com o Yamaha LAN Monitor
Opciones
SFP-SWRT-LR
Módulo SFP+
Módulo SFP+ para rede de áudio de 10Gbps
- Distância máxima de transmissão: 10 km (O desempenho depende da fibra óptica e do encaixe)
- Cabos compatíveis: Fibra óptica monomodo (9/125 μm)
- Padrões regulatórios: IEEE802.3ae, 10GBASE-LR
- Conector: conector LC de 2 pinos
- Comprimento de onda óptico: 1.310 nm
- Disponível para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRT-SR
Módulo SFP+
Módulo SFP+ para rede de áudio de 10Gbps
- Distância máxima de transmissão: OM1 (62,5/125 μm): 33 m, OM2 (50/125 μm): 82 m, OM3 (50/125 μm): 300 m, OM4 (50/125 μm): 400 m
- Cabos compatíveis: Fibra óptica multimodo (50/125 μm, 62,5/125 μm)
- Padrões regulatórios: IEEE802.3ae, 10GBASE-SR
- Conector: conector LC de 2 pinos
- Comprimento de onda óptico: 850 nm
- Disponível para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LXMódulo SFP
Módulo SFP para switches da série SWX/SWR
- Distância máxima de transmissão: 10 km (O desempenho depende da fibra óptica e do encaixe)
- Cabos compatíveis: Fibra óptica monomodo (9/125 μm)
- Padrões regulatórios: IEEE802.3z, 1000BASE-LX
- Conector: conector LC de 2 pinos
- Comprimento de onda óptica: 1,310 nm
- Disponível para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
SFP-SWRG-SXMódulo SFP
Módulo SFP para switches da série SWX/SWR
- Distância máxima de transmissão: 550 m (50/125 μm) / 300 m (62,5/125 μm) O desempenho depende da fibra óptica e do encaixe
- Cabos compatíveis: Fibra óptica multimodo (50/125 μm, 62,5/125 μm)
- Padrões regulatórios: IEEE802.3z, 1000BASE-SX
- Conector: conector LC de 2 pinos
- Comprimento de onda óptico: 850 nm
- Disponível para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
DAC-SWRT-3M
Cabo de conexão direta para rede de áudio de 10 Gbps
- Cabo Twinax 30AWG, Passivo
- Comprimento do cabo: 3 m
- Disponível para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
DAC-SWRT-1M
Cabo de conexão direta para rede de áudio de 10 Gbps
- Cabo Twinax 30AWG, Passivo
- Comprimento do cabo: 1 m
- Disponível para SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
Características
Produtos e serviços da rede Yamaha
Na Yamaha, não fomos apenas pioneiros nas conexões entre instrumentos musicais e tecnologias digitais, mas também nas conexões que enriquecem a vida das pessoas por meio da infraestrutura de rede.
Com base na experiência da Yamaha em processamento de sinais como inovadores em instrumentos eletrônicos, fizemos uma rápida transição dessas habilidades para as tecnologias de rede. Há mais de 20 anos, temos exercido um papel fundamental no desenvolvimento da Internet, que se tornou uma tábua de salvação para a sociedade moderna.
Daqui em diante, continuaremos comprometidos em oferecer serviços e suporte ainda melhores para tornar suas conexões mais fáceis e convenientes do que nunca. Continuamos a inovar e a melhorar a maneira como você se conecta.
Switches 10-Gigabit/Multi-Gigabit para implementação flexível em redes de alta capacidade
O aprimoramento das redes de backbone tornou-se essencial para empresas, salas de concerto e outras instalações devido à crescente demanda por vídeo e áudio de alta qualidade com baixa latência. Com a introdução de switches compatíveis com Ethernet 10 Gigabit/Multi-Gigabit, nossa nova linha cria um ambiente ideal para redes de backbone que exigem altas velocidades, capacidades e recursos. Esses novos switches inteligentes L3 são compatíveis com sistemas que lidam com o aumento do tráfego de mídia em vários segmentos, ao passo que nossos switches L2 são perfeitos para a transmissão de mídia de áudio e vídeo de segmento único. Como nossos outros produtos atuais, essa linha expandida também é suportada pelo Yamaha LAN Monitor e inclui uma variedade de recursos otimizados para sistemas Dante.

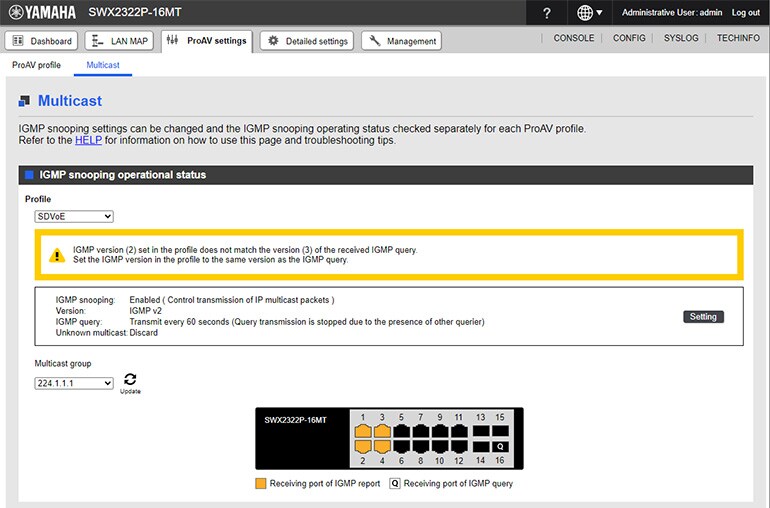

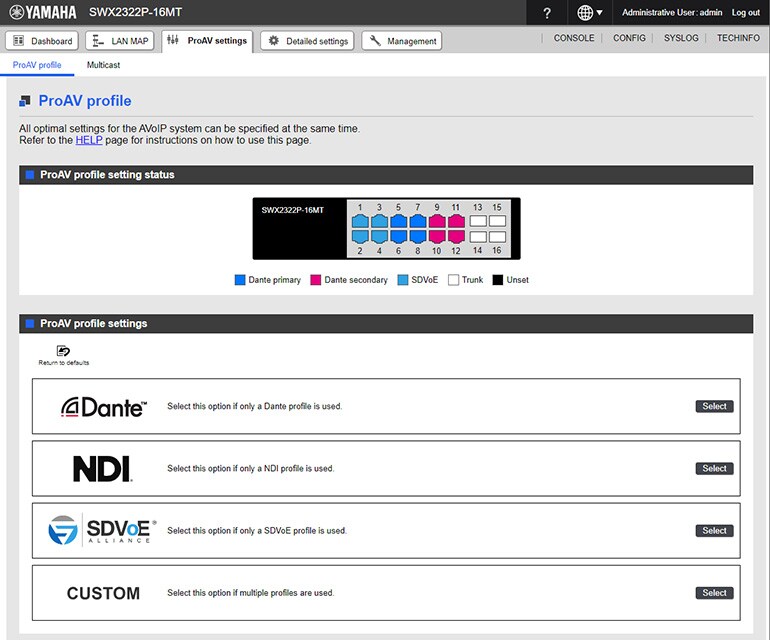

Otimização com um clique
A seleção do perfil SDVoE na GUI da Web atualizará automaticamente as configurações de snooping IGMP do switch para otimizá-las para SDVoE.
Com um clique, o ProAV Settings na GUI da Web atribui facilmente as configurações às portas dos principais perfis do ProAV, como Dante, NDI e SDVoE, tornando mais fácil do que nunca usar o SDVoE e o Dante no mesmo switch.
Além disso, a tela ProAV Settings (Configurações do ProAV) na GUI da Web permite verificar rapidamente as configurações e operações de multicast, para solucionar problemas de forma mais rápida e fácil nas redes ProAV.
Crie redes de alta velocidade e alta capacidade com velocidades de 10 gigabits e multigigabits
As portas LAN da série SWX2320 e da série SWX3220 suportam cinco velocidades (100M/1G/2,5G/5G/10Gbps) e otimizam a velocidade da rede conforme apropriado para os dispositivos conectados. Conforme a demanda por velocidade e capacidade cresce devido ao número cada vez maior de dispositivos sem fio, ao maior tráfego de comunicação audiovisual e ao aumento do acesso a arquivos grandes, os switches de LAN mais rápidos permitem o manejo suave de cargas que congestionariam as redes de 1 Gbps. As redes que já usam cabos Cat5e ou Cat6 podem ser aceleradas para até 5 Gbps, substituindo seus switches GbE por esses novos modelos. Redes de 10 Gbps podem ser criadas usando cabos Cat6A com esses modelos.
-
Atualizar as redes existentes
-
Construir redes de alta velocidade
Visibilidade da rede e gerenciamento inteligente (Yamaha LAN Monitor)
O gerenciamento eficaz da rede Dante depende de vários parâmetros, como tráfego de rede, status do switch e informações individuais do dispositivo Dante. O aplicativo de computador dedicado Yamaha LAN Monitor oferece uma visão completa em tela única de todos os parâmetros necessários quando usado com os switches das séries SWP/SWR/SWX. Nos referimos a esse tipo de visão geral gráfica como “visibilidade da rede”. Você pode até mesmo tirar uma foto do status normal da rede e criar um alarme para avisar se um dos parâmetros mudar, de modo que os problemas sejam identificados e resolvidos de forma rápida e fácil. O aplicativo Dante Controller também pode ser iniciado com um único clique pelo Yamaha LAN Monitor, oferecendo uma solução total de rede Dante em apenas um computador.
Gestão de Segurança Inteligente
A funcionalidade de VLAN incluída na série SWX2320 e na série SWX3220 é complementada pela função de servidor RADIUS integrada. Ao configurar um switch como servidor RADIUS e conectar outros switches a ele, o acesso não autorizado à rede pode ser bloqueado de forma eficiente a fim de aumentar a segurança, mesmo em instalações complexas de grande escala. A autenticação do dispositivo pode ser configurada de forma rápida e fácil por meio de uma GUI baseada na web.

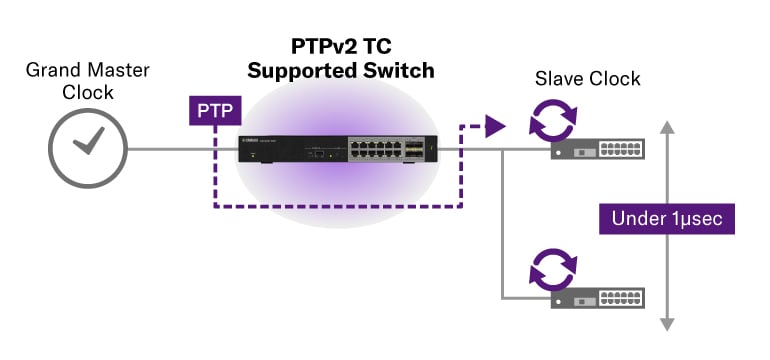

Suporte para sincronização de tempo PTPv2 TC de 1 μsec ou menos
Para proporcionar a sincronização de tempo de alta precisão necessária para a reprodução sincronizada de áudio e vídeo e outros aplicativos, o IEEE 1588 PTPv2 TC (Transparent Clock) agora é compatível com redes de 1 Gbps/10 Gbps. Esse recurso adiciona dados de tempo de atraso às mensagens PTP à medida que elas passam pelos switches, permitindo uma precisão de sincronização entre dispositivos de 1 μsec ou menos quando o desempenho em tempo real é necessário.
Opções para design e instalação flexíveis do sistema
Há várias opções disponíveis para a série SWR/SWX, incluindo suportes para montagem em rack e na parede, que facilitam a montagem em vários locais, e módulos SFP que permitem a comunicação de longa distância para uma configuração e instalação geral flexível do sistema. A tabela abaixo lista as opções disponíveis para cada modelo de switch SWR e SWX.
| Accessories → Switches ↓ |
SFP-SWRT-LR (SFP+ module) |
SFP-SWRT-SR (SFP+ module) |
SFP-SWRG-LX (SFP module) |
SFP-SWRG-SX (SFP module) |
DAC-SWRT-3M (Direct Attached Cable) |
DAC-SWRT-1M (Direct Attached Cable) |
RK-SWR (Rack-mount) |
WK-SWR (Wall-mount) |
|---|---|---|---|---|---|---|---|---|
| SWX3220-16TMs | ||||||||
| SWX3220-16MT | ||||||||
| SWX2322P-16MT | ||||||||
| SWX2320-16MT | ||||||||
SWX2310P-28GT |
||||||||
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||
| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWX2210P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
*Os suportes estão incluídos.
-

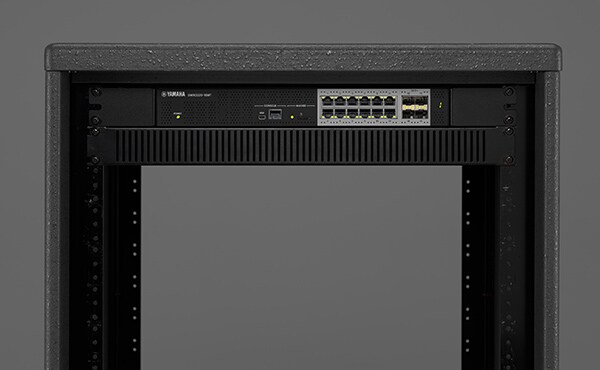

Instalação para montagem em rack (SWX3220-16MT + suporte para montagem em rack)
*Caso planeje montar a unidade em um rack junto com um dispositivo que tende a gerar calor, como um amplificador, certifique-se de deixar um espaço de 1U ou mais entre esses dispositivos.
-

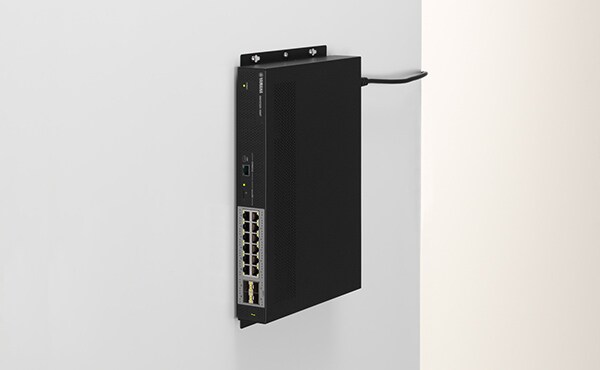

Instalação de montagem na parede (SWX2320-16MT + suporte de montagem na parede)
*Com o suporte de montagem na parede, a unidade pode ser montada na parede ou no teto com uma altura de 2 m ou menos.
*Não instale com as portas LAN voltadas para cima
Termos técnicos
O que é DANTE
O Dante substitui o pesado e caro cabeamento analógico ou multicore por cabos LAN, como CAT5e e CAT6.
Como o Dante usa roteamento lógico em vez de conexões físicas ponto a ponto, a rede pode ser configurada usando as portas disponíveis com apenas alguns cliques.
Os sistemas com Dante também podem ser facilmente expandidos.
Além disso, o Dante é compatível com a configuração de redundância, garantindo a confiabilidade mesmo em situações de emergência.
O que é SDVoE
O SDVoE (Software Defined Video over Ethernet) é um padrão internacional para o mercado de áudio/vídeo profissional (ProAV) capaz de transmitir vídeo e áudio de alta definição 4K em comunicações de 10 Gigabit.
A combinação de codificadores/decodificadores e controladores SDVoE com um switch de 10 Gigabit possibilita a configuração de paredes de vídeo e sistemas de múltiplas visualizações.
Isso permite uma compatibilidade flexível com implementações de sinalização digital em diversas instalações, incluindo aeroportos, escolas, instalações de esportes eletrônicos e corporações.
O que é a certificação NDI?
Esses novos switches das séries SWR e SWX da Yamaha estão entre os primeiros produtos de hardware do mundo a receber a certificação NDI na categoria de switches de rede.
Essa certificação garante total compatibilidade com os produtos do ecossistema NDI Certified, mesmo sem exigir a integração nativa do NDI. Os switches da Yamaha proporcionam uma experiência sem esforço e uma conexão de alta qualidade em qualquer rede e fluxo de trabalho NDI.
A NDI (Network Device Interface) é um padrão inovador de conectividade de vídeo que permite a transmissão contínua de vídeo, áudio e metadados de alta qualidade em redes IP padrão. Ao aproveitar a tecnologia NDI, dispositivos como câmeras, switchers e servidores de mídia na mesma rede podem descobrir e se conectar automaticamente uns aos outros, eliminando a necessidade de configurações complexas ou cabeamento dedicado.
Esse padrão de conectividade permite que os produtores acessem e utilizem um número praticamente ilimitado de fontes de vídeo em sua rede, aumentando significativamente a flexibilidade e a escalabilidade dos fluxos de trabalho de produção ao vivo. Seja para eventos ao vivo, transmissões ou pós-produção, o NDI transforma a produção de vídeo tradicional ao integrar perfeitamente todas as fontes na rede.
NDI® é uma marca registrada da Vizrt NDI AB.
Sistemas

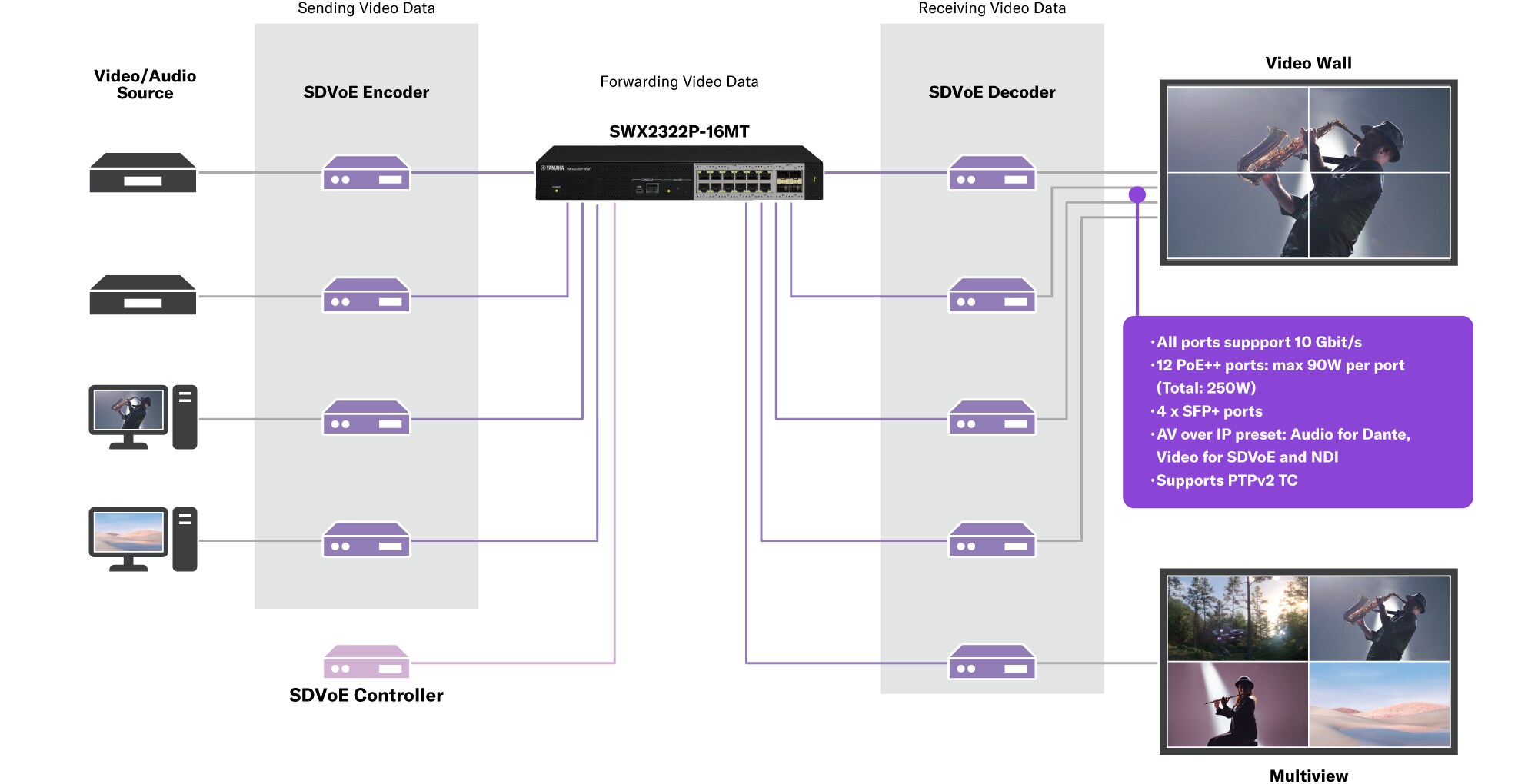

Modelo PoE++

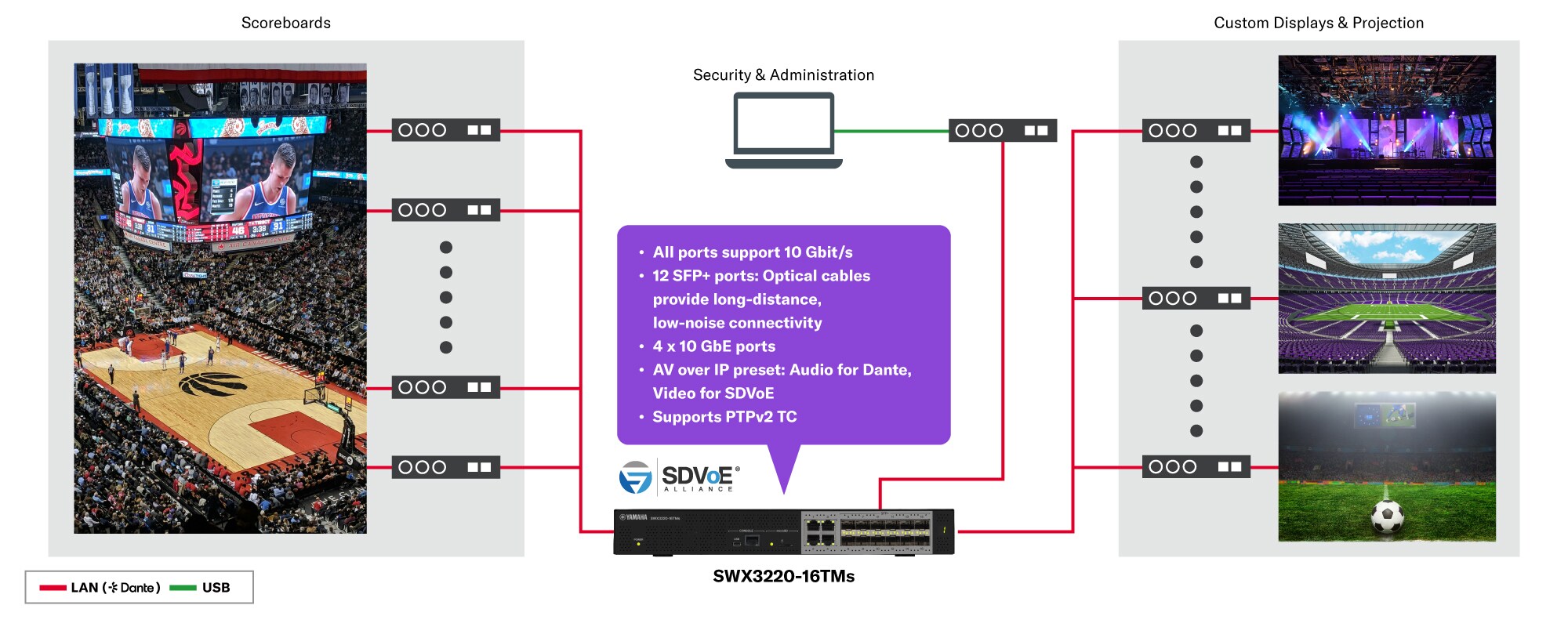

Vários modelos SFP+
